Замена передней рамки корпуса (Front Bezel) Nintendo DSi XL

Закройте DSi XL и переверните его.

Пинцетом извлеките микрофон из его посадочного места в передней рамке корпуса.

Выведите кабель микрофона и протяните его через правую петлю.

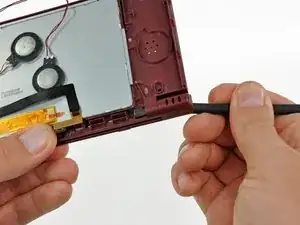

С помощью плоского конца лопатки подденьте левый динамик из его разъёма в передней рамке корпуса.

Выведите кабель динамика вдоль верхнего края экрана.

Действуйте осторожно и медленно, удерживая провод, а не сам динамик. При сильном натяжении могут оборваться паяные соединения.

Таким же образом снимите правый динамик с его разъёма в передней рамке корпуса.

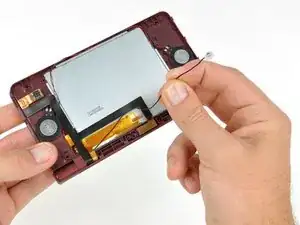

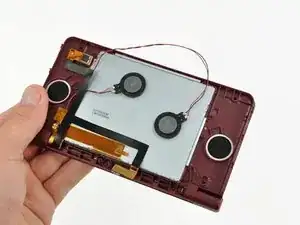

Разместите оба динамика на задней стороне верхнего ЖК-экрана.

Убедившись, что верхний ЖК-экран не выпадет из передней рамки, переверните DSi XL.

Снимите семь серебристых винтов 2,5 мм, крепящих плату питания к верхней части корпуса.

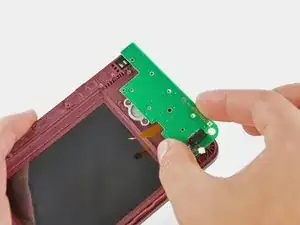

Поднимите плату питания вверх и снимите её с верхней части корпуса.

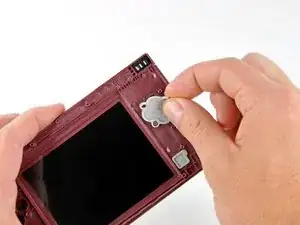

Снимите резиновые прокладки кнопок с обратной стороны крестовины и кнопки питания.

Слегка приоткройте корпус.

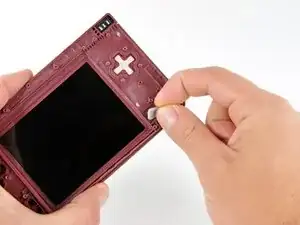

Выдавите крестовину вверх через её посадочное место в верхней части корпуса. Снимите крестовину.

Аналогично извлеките кнопку питания из верхней части корпуса.

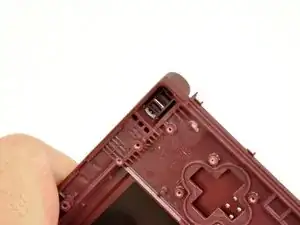

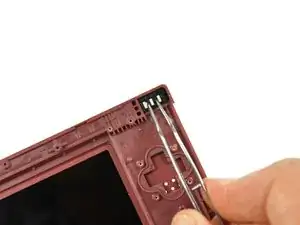

Пинцетом снимите кронштейн рассеивателя светодиода и сам рассеиватель с верхней части корпуса DSi XL.

На следующих шагах вы будете использовать лопатку, чтобы вывести ось петли с левой стороны DSi XL.

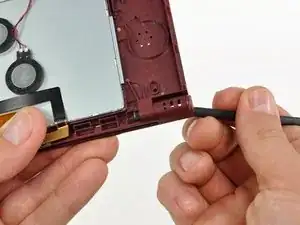

Поместите наконечник лопатки в отсек рассеивателя светодиода, на лицевую сторону сцепной петли.

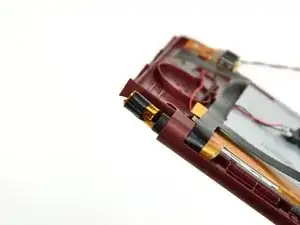

Сдвиньте сцепную петлю влево.

Потребуется некоторое усилие. Вы услышите слышимый «щёлк», когда сцепление освободится от нижней части корпуса. Оно сместится примерно на 0,25".

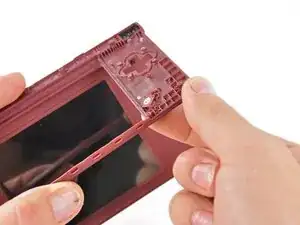

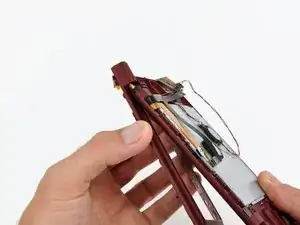

Поднимите левую сторону передней рамки корпуса от верхней части корпуса.

Не поднимайте слишком высоко, иначе ось петли сломается. Поднимайте только настолько, чтобы освободить отсек рассеивателя светодиода, примерно на 1".

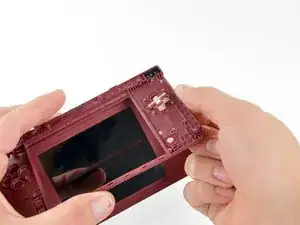

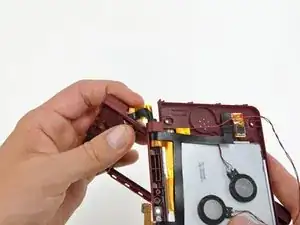

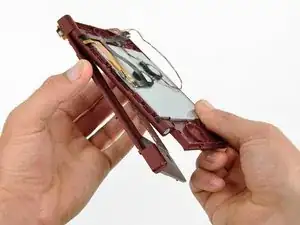

Сдвиньте переднюю рамку корпуса влево, отделяя её от верхней части корпуса.

Не пытайтесь полностью разделить две половины пока. Через верхнюю часть корпуса ещё проходят ленточные кабели.

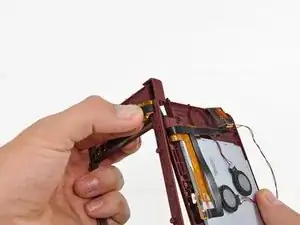

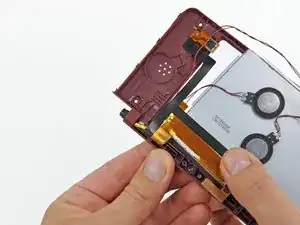

Захватите концы камерного и ЖК-ленточных кабелей большим и указательным пальцами, немного вытяните их из верхней части корпуса и протолкните вниз через щель в верхней части корпуса.

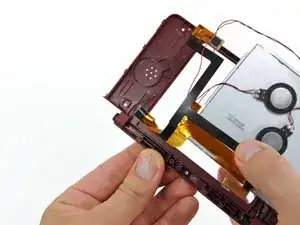

Поверните сборку передней рамки по часовой стрелке так, чтобы концы кабелей камеры и ЖК-экрана сдвинулись боком через щель в передней рамке.

Чтобы вынуть верхний ЖК-экран и камеры из передней рамки, удобно свернуть ленточные кабели вместе.

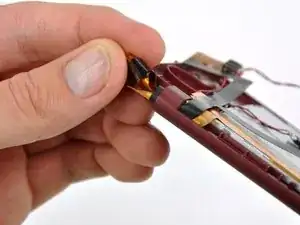

Осторожно сверните два ленточных кабеля вместе так, чтобы разъёмы находились внутри бухты.

Плотно обмотайте кабели, но не слишком туго — перегиб разъёмов выведет их из строя.

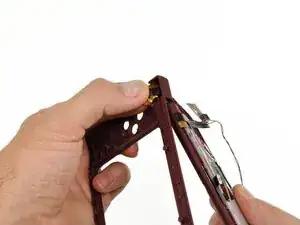

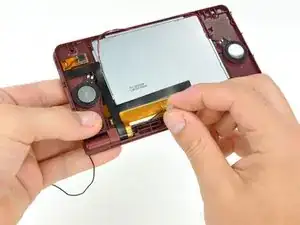

Держа вместе верхний ЖК-экран и камеры, протяните кабели через петлю в передней рамке.

Тяните медленно, следя за тем, чтобы кабели не зацепились за ось петли и не порвались.

Разверните ленточные кабели.
