Техника пайки: Как заменить потенциометр джойстика

Снимите крышку отсека батарейного блока.

Извлеките батареи.

Для этого шага рекомендуется использовать нейлоновую лопатку. На фото показана металлическая лопата.

Плотно удерживайте контроллер, чтобы снять боковые ручки, поддев лопатку в шов между передней панелью и панелями ручек.

Отодвигайте боковую панель от передней, двигая лопатку взад-вперёд. Это нужно делать по всему шву боковой панели.

Под этикеткой, в центре контроллера, скрыт винт.

Используйте отвёртку и проколите отверстие прямо в центре этикетки.

Вы также можете приподнять этикетку, если не хотите её прокалывать.

Удалите пять винтов 10 мм на задней части контроллера, используя трекслер TR8 Security Torx-отвёртку.

Снимите заднюю панель.

Снимите переднюю панель.

Вы можете позволить вибромоторам свободно свисать из их гнёзд.

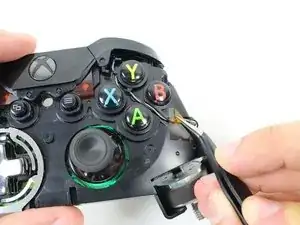

Распаяйте припоенные соединения, прижав красный и чёрный провода к верхней плате.

Распаяйте чёрный и серый провода, подключённые к верхней плате.

Снимите вибромоторы и отложите их в сторону.

Будьте осторожны при работе с паяльником, чтобы не повредить другие компоненты и не пораниться.

Для информации о пайке нажмите здесь.

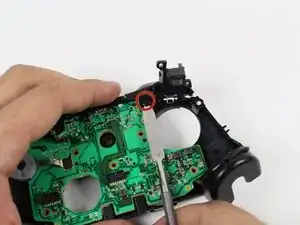

Открутите два винта 7 мм T6, расположенные рядом с гнёздами для вибромоторов.

Плотно возьмитесь за стороны платы около середины.

Поднимайте вверх, слегка покачивая плату вперёд и назад.

Подъём платы потребует некоторого усилия.

Снимите желтую ленту, фиксирующую провода на передней части контроллера.

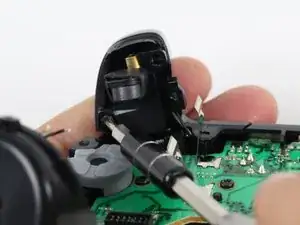

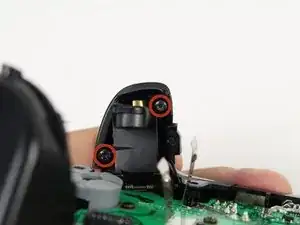

Открутите два винта 7 мм T6, расположенные под триггерами.

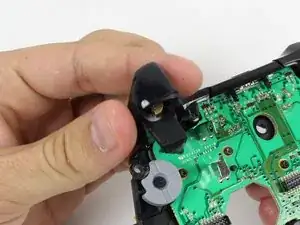

Снимите накладки триггеров.

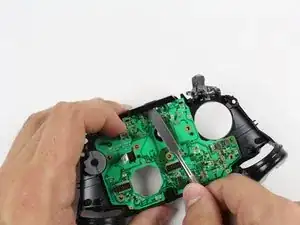

Распаяйте провода от платы.

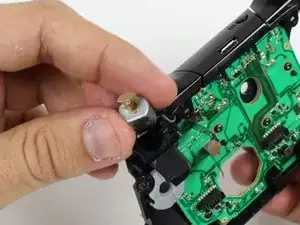

Снимите вибромотор из гнезда и потяните за провод вместе с ним.

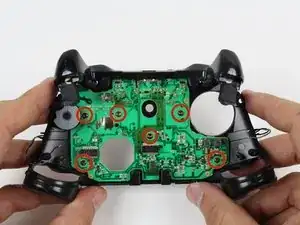

Удалите шесть винтов T6 Torx, расположенных на нижней плате.

Снимите бамперы, поддев их лопаткой с пинов, которые их фиксируют. Они расположены спереди и сзади контроллера.

Для этого шага рекомендуется стандартная нейлоновая лопатка. Использование металлической лопатки рядом с платой, как показано, может повредить устройство.

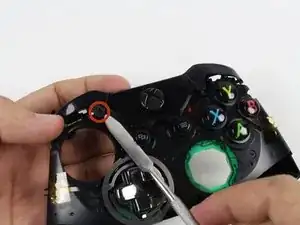

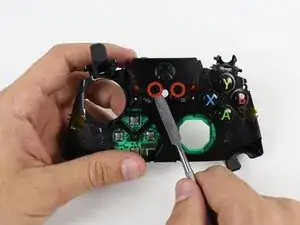

Поднимите деталь вокруг кнопки Home с её пинов.

Отпирайте её с другой стороны, используя лопатку на фиксаторах.

Для этого шага рекомендуется стандартная нейлоновая лопатка. Использование металлической лопатки рядом с платой, как показано, может повредить устройство.

Снятие этой детали может потребовать значительных усилий.

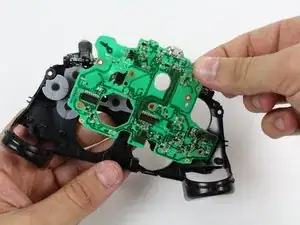

Снимите нижнюю плату.
