Замена платы Anbernic RG353V
Если ваш портативный игровой консольный контроллер Anbernic RG353V не включается даже после зарядки или замены аккумулятора, возможно, у него повреждена или неисправна материнская плата. В этом руководстве показано, как заменить материнскую плату вашего устройства.
Шаг 1


Перед ремонтом убедитесь, что из устройства извлечены карточки SD. Вставьте их внутрь, чтобы они выскочили из соответствующих слотов.

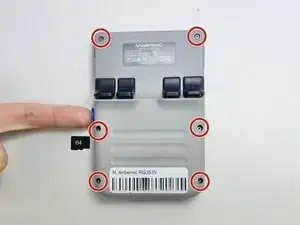

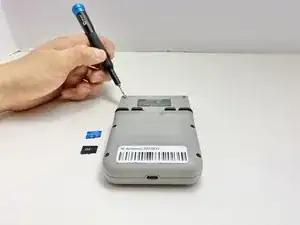

Используйте шестигранную отвёртку размером 2 мм, чтобы вывернуть шесть винтов длиной 7 мм с задней крышки портативной игровой консоли.
Используйте инструмент для вскрытия, чтобы аккуратно разъединить верхнюю и нижнюю части корпуса. Пройдитесь инструментом по периметру устройства вдоль стыка, чтобы освободить фиксирующие защёлки.
Аккуратно разъедините верхнюю и нижнюю части корпуса.
Не отделяйте их резким усилием, поскольку они соединены кабелями, и при рывке провода могут оборваться и повредить устройство.
Шаг 2

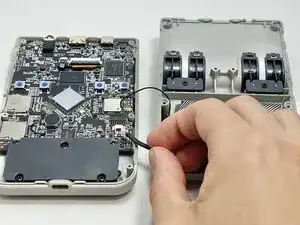

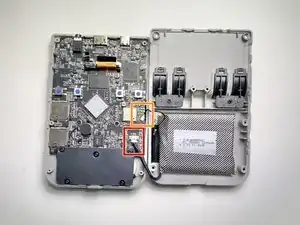

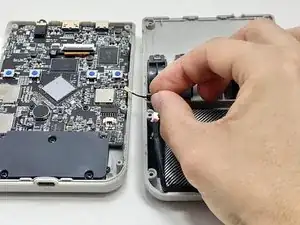

Нажмите попеременно с двух сторон разъёма, чтобы отключить провод аккумулятора от главной платы.
Если это не помогает, используйте пинцет, чтобы плотно схватить боковые стороны разъёма и вытянуть его строго по направлению от разъёма. Держитесь пинцетом как можно ближе к разъёму, чтобы крепче захватить его.
Чтобы отключить коаксиальный кабель, подведите тонкий антистатический инструмент для вскрытия или пинцет с углом под металлическое основание разъёма (как можно ближе к головке) и поднимите его строго вверх от платы.
При работе с этими разъёмами важно всегда поднимать головку строго вверх. Если поддевать под наклонным углом, можно отломить гнездо от платы снизу.
Используйте пинцет, чтобы удерживать разъём над соответствующим гнездом, и осторожно надавите пальцем или лопаткой — разъём должен защёлкнуться на своём месте. Если возникли трудности, переместите разъём и попробуйте ещё раз.
Не пытайтесь с силой вставить разъём на место, чтобы не повредить его окончательно.
Отключение этих проводов позволит разделить заднюю часть корпуса от передней, чтобы иметь возможность свободнее проводить работы.
Шаг 3

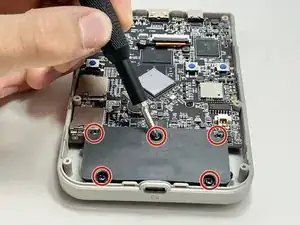

Используйте крестовую отвёртку #00, чтобы вывернуть пять винтов с крестом длиной 7 мм, которые крепят пластину, закрывающую нижнюю часть платы.

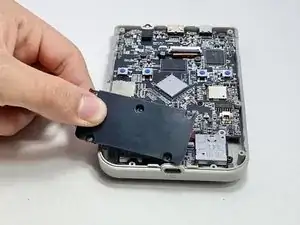

Снимите чёрную крышку.
Следующие три шага можно выполнять в любом порядке.
Шаг 4

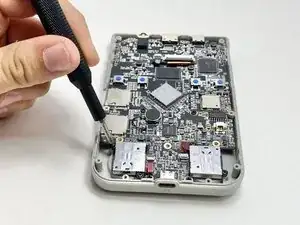

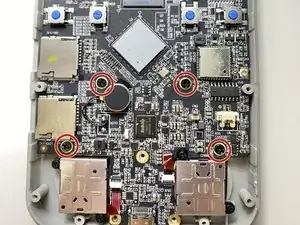

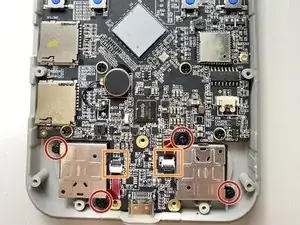

Используйте крестовую отвёртку #00, чтобы вывернуть четыре винта длиной 6 мм, крепящие джойстики к плате.
Используйте лопатку, чтобы поднять фиксирующие защёлки разъёмов ZIF.
Используйте пинцет или пальцы, чтобы аккуратно вытащить красные ленточные кабели из их разъёмов.
Шаг 5

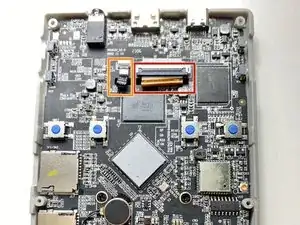

Используйте лопатку, чтобы поднять фиксирующую защёлку разъёма ZIF.

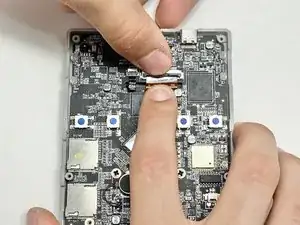

Используйте пинцет или пальцы, чтобы аккуратно вытащить бронзовый ленточный кабель из разъёма.
Используйте лопатку, чтобы поднять фиксирующую защёлку разъёма ZIF.

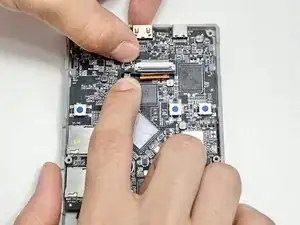

Используйте пинцет или пальцы, чтобы извлечь маленький чёрный ленточный кабель из разъёма.
Если кабель оснащён язычком для вытягивания, используйте его для захвата. Если хвататься за кабель напрямую, он может повредиться.
Чтобы подключить кабель повторно, убедитесь, что фиксирующая защёлка поднята, и аккуратно вставьте кабель. Затем опустите фиксирующую защёлку, чтобы закрепить кабель. Кабель должен легко входить в разъём, без усилий. Если возникли трудности, извлеките его, убедитесь, что защёлка полностью открыта, и повторите попытку.
Шаг 6

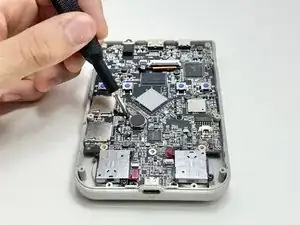

Используйте крестовую отвёртку #00, чтобы вывернуть четыре винта длиной 5 мм, крепящие плату к корпусу.
Шаг 7

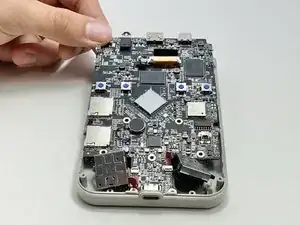

Осторожно извлеките плату, потянув её вверх и в сторону от корпуса.
Аккуратно протяните два ленточных кабеля через паз, чтобы не повредить их.
Завершение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке. При необходимости нанесите новый клей после очистки соответствующих участков изопропиловым спиртом (>90%). Утилизируйте электронные отходы на переработку в центре, сертифицированном по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
