Замена экрана Anbernic RG353V

Перед ремонтом обязательно извлеките карты SD из устройства. Нажмите на них внутрь, чтобы они выскочили из своих разъемов.

Используйте шестигранную отвертку 2 мм, чтобы выкрутить шесть винтов 7 мм с задней крышки портативной игровой консоли.

Используйте инструмент для вскрытия, чтобы расстопорить верхнюю и нижнюю части корпуса. Продвигайте инструмент по периметру устройства между стыками, чтобы освободить защёлки.

Осторожно разъедините верхнюю и нижнюю части корпуса.

Не тяните их вразнобой — они соединены кабелями, и резкое натяжение может оборвать провода и повредить устройство.

Нажимайте поочерёдно с разных сторон разъёма, чтобы отсоединить провод батареи от основной платы.

Если это не помогает, используйте пинцет, чтобы крепко захватить стороны разъёма и тянуть прямо от гнезда. Держите пинцет ближе к разъёму для лучшего захвата.

Чтобы отключить коаксиальный кабель, подденьте тонким антистатическим инструментом или изогнутым пинцетом металлическую шейку разъёма (как можно ближе к голове) и поднимите прямо вверх от платы.

При работе с такими разъёмами важно всегда поднимать головку строго вверх. При поддеве под углом вы рискуете оторвать гнездо от платы.

Используйте пинцет, чтобы удержать разъём над его гнездом и аккуратно нажмите пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают сложности, скорректируйте положение головки и попробуйте снова.

Не пытайтесь силой вдавить разъём на место — вы можете нанести ему необратимый ущерб.

Отключение этих проводов позволит отделить заднюю часть корпуса от передней для более свободной работы.

Используйте отвертку Phillips #00, чтобы выкрутить пять винтов Phillips 7 мм, удерживающих пластину, покрывающую нижнюю часть платы.

Снимите чёрную крышку.

Следующие три шага после этого можно выполнять в любом порядке.

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 6 мм, крепящие джойстики к плате.

Используйте лопаточку, чтобы поднять фиксирующие язычки ZIF-разъёмов.

Используйте пинцет или пальцы, чтобы аккуратно вынуть красные ленточные кабели из их гнёзд.

Используйте лопаточку, чтобы поднять фиксирующий язычок ZIF-разъёма.

Используйте пинцет или пальцы, чтобы аккуратно вынуть бронзовый ленточный кабель из его гнезда.

Используйте лопаточку, чтобы поднять фиксирующий язычок ZIF-разъёма.

Используйте пинцет или пальцы, чтобы вынуть маленький чёрный ленточный кабель из гнезда.

Если у кабеля есть вытяжная петля, используйте её для захвата. Прямой захват кабеля может повредить его.

Для повторного подключения убедитесь, что фиксирующий язычок поднят, аккуратно вставьте кабель, затем опустите язычок, чтобы зафиксировать кабель. Кабель должен войти в гнездо почти без усилий. Если возникают сложности, извлеките его, проверьте, полностью ли разблокирован язычок, и попробуйте снова.

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 5 мм, которые фиксируют плату в корпусе.

Осторожно выньте плату, потянув её вверх и от корпуса.

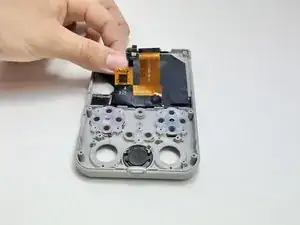

Аккуратно проденьте два ленточных кабеля через вырез, чтобы избежать повреждений.

Снимите чёрную ленту в верхней части устройства.

Сохраните её, так как потребуется вернуть на место позже.

Вставьте инструмент iFixit между рамой корпуса и металлической пластиной экрана, чтобы отделить клей с каждой стороны.

Не торопитесь на этом шаге, чтобы не повредить устройство — клей очень прочный.

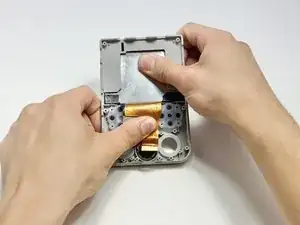

Нажмите на металлическую пластину с тыльной стороны большим пальцем, чтобы аккуратно выдавить экран наружу.

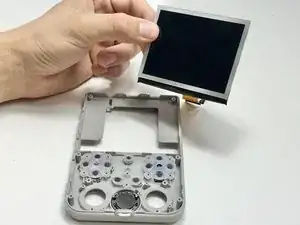

Ленточные кабели выйдут вместе с ним.

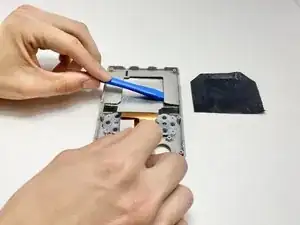

Если клей не был достаточно ослаблен на предыдущем шаге, возможно, придётся вернуться с лопаткой и поддеть по периметру, чтобы ослабить соединение.
