Замена батареи Anbernic RG353V

Консоли

Батарея обеспечивает питание устройства. Если батарея неисправна, это может привести к проблемам, перечисленным в этом руководстве по устранению неполадок. Замена батареи требует только удаления винтов внешнего корпуса и двух дополнительных проводов, что делает это одним из самых простых руководств для выполнения. В этом руководстве подробно описывается, как заменить батарею на Anbernic RG353V.

Перед тем как начать ремонт, убедитесь, что устройство выключено и отключено от зарядного адаптера.

Если вы обнаружите вздутую батарею или она выглядит как маленькая подушка при открытии устройства для замены старой батареи, выполните эти советы по безопасности. Вздутые батареи могут быть опасными и представлять угрозу для здоровья.

Шаг 1

Перед ремонтом убедитесь, что вы извлекли карты SD из устройства. Нажмите на них внутрь, чтобы они выскочили из соответствующих отсеков.

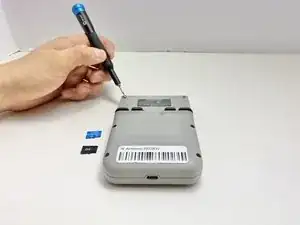

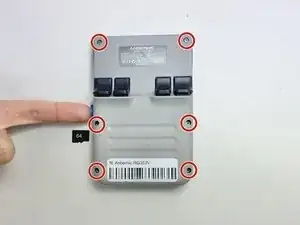

Используйте шестигранную отвертку 2 мм, чтобы удалить шесть винтов по 7 мм с задней крышки портативной игры.

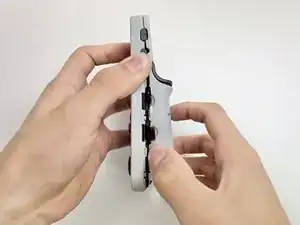

Используйте инструмент для открытия, чтобы приподнять верхнюю и нижнюю части игры. Обведите инструмент вокруг периметра устройства между швом, чтобы освободить защелки.

Аккуратно отделите верхнюю и нижнюю крышки.

Не тяните их, так как они соединены проводами, и это может порвать провода и повредить устройство.

Шаг 2

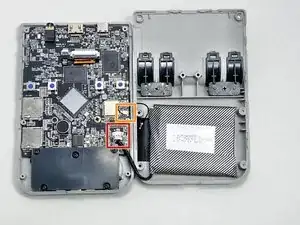

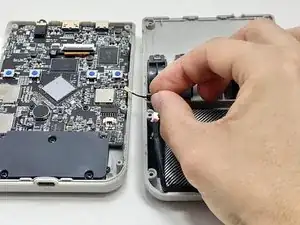

Нажмите на чередующиеся стороны соединителя, чтобы отключить провод батареи от основной платы.

Если это не сработает, используйте пинцет, чтобы плотно удерживать стороны соединителя и тянуть прямо от разъема. Держите пинцет ближе к соединителю для лучшего захвата.

Чтобы отсоединить коаксиальный кабель, подведите тонкий инструмент для вскрытия, безопасный для ЭСД, или угловые пинцеты под металлическую часть соединителя (как можно ближе к головке) и поднимите прямо вверх от платы.

При работе с этими соединителями важно всегда нажимать на головку прямо вверх. Если вы попытаетесь приподнять под углом, вы рискуете сломать разъем на плате под ним.

Используйте пинцет, чтобы удерживать соединитель на месте над его разъемом, и аккуратно надавите пальцем или лопаткой — соединитель должен "щелкнуть" на место. Если возникают трудности, измените положение головки и попробуйте снова.

Не пытайтесь силой вставить соединитель на место, так как это может повредить его навсегда.

Отключение этих проводов позволит вам отделить заднюю часть корпуса от передней, чтобы работать более свободно.

Шаг 3

Используйте инструмент для открытия или лопатку, чтобы аккуратно приподнять батарею от клейкой ленты, которая удерживает ее на месте.

<
