Замена экрана Anbernic RG 40XXV
Экран вашего Anbernic RG 40XXV отображает игровой интерфейс для взаимодействия с устройством. Если экран повреждён, треснул или неисправен, его может потребоваться заменить. Если устройство не включается, следуйте этому руководству по устранению неполадок.
В этом руководстве показано, как заменить экран Anbernic RG 40XXV. Это самая сложная часть устройства для замены, требующая почти полной разборки устройства.
Перед началом ремонта убедитесь, что устройство полностью выключено и отключено от зарядного устройства.
Шаг 1
Извлеките microSD-карты, расположенные слева и справа корпуса, нажав на слот карты и потянув карту наружу.
Открутите все шесть винтов 7,5 мм на задней стороне корпуса с помощью шестигранной отвёртки 1,5 мм.
Шаг 2
Разберите корпус, отделив переднюю и заднюю панели с помощью монтажного инструмента iFixit.
При использовании монтажного инструмента аккуратно подденьте корпус, чтобы не повредить устройство.
Шаг 3
Отключите кабель питания аккумулятора, аккуратно потянув его под углом пинцетом от разъёма на плате.
Соединение кабеля с материнской платой подписано «+BAT-» для удобства идентификации.
Шаг 4

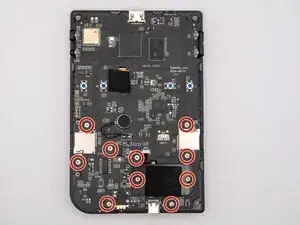

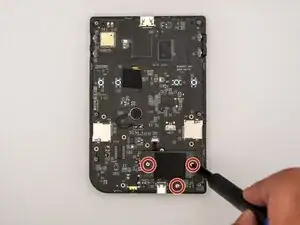

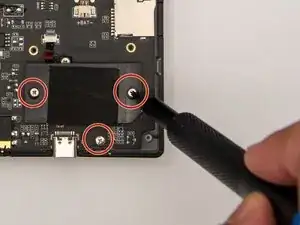

С помощью крестовой отвёртки Phillips #00 выкрутите 10 винтов 5,5 мм, крепящих плату к корпусу.
Шаг 5
Снимите ленту, закрывающую ленточные кабели.

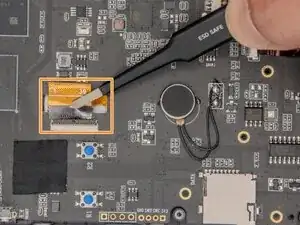

Используя антистатический пинцет, аккуратно отсоедините ленточные кабели от платы.
Использование антистатического пинцета предотвратит дальнейшее повреждение устройства и нанесение вреда вам.
Шаг 6

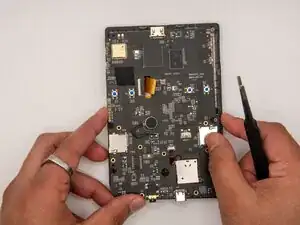

Аккуратно поднимите плату и извлеките её из корпуса.
Шаг 7

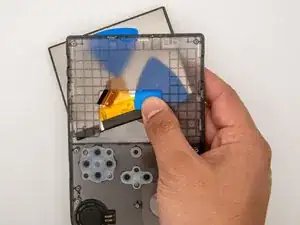

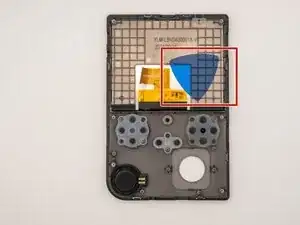

Аккуратно вставьте медиатор для вскрытия между экраном и рамкой корпуса.
Не засовывайте медиатор под рамку корпуса агрессивно, это может повредить экран или устройство.
Шаг 8

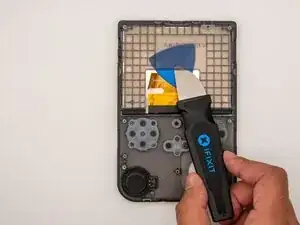

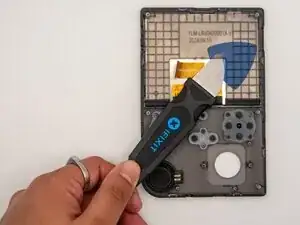

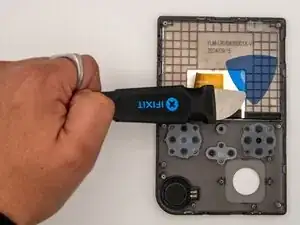

Аккуратно проведите ломиком-пластиной между экраном и рамкой корпуса.
Проведите ломик вокруг внутренней стороны рамки корпуса, чтобы ослабить клей, удерживающий экран.
Аккуратно ослабляйте клей экрана в этом шаге — агрессивные движения могут повредить устройство сильнее.
Полезно вставить ещё один медиатор под рамку корпуса, чтобы помочь освободить прочный клей.
Шаг 9

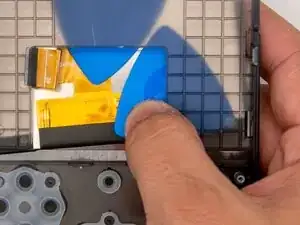

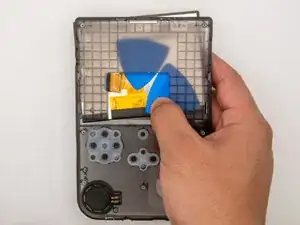

Аккуратно нажмите на заднюю сторону экрана, чтобы освободить его из корпуса.
Если клей ещё полностью не ослаблен, вернитесь к шагу 6 и продолжите ослаблять его, чтобы избежать дальнейших повреждений устройства.
Шаг 10

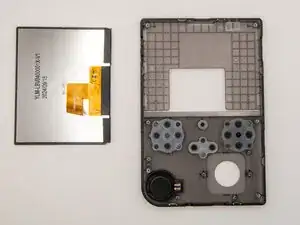

Извлеките экран из корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
