Полная разборка беспроводного контроллера Xbox Series X|S (модель 1914)

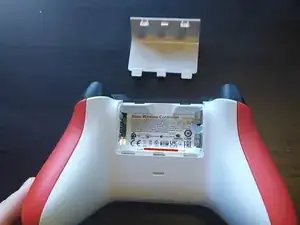

Извлеките батарейки, затем удерживайте кнопку Xbox несколько секунд, чтобы удалить остаточный заряд.

Это предотвратит возможность удара током или короткого замыкания устройства.

Следующий шаг — снять боковые панели, которые соприкасаются с ладонями. Для этого можно использовать инструмент для вскрытия iFixit или набор пластиковых пик iFixit.

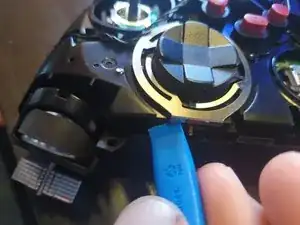

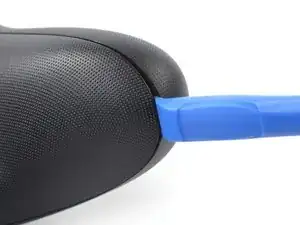

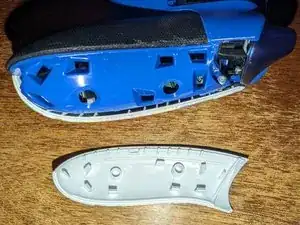

Если у вас есть инструмент для вскрытия, вставьте его около кончика, как показано на изображении, и «подденьте» боковую панель, отводя её от корпуса контроллера. Вы услышите щелчок, когда защёлки освободятся. Перемещайте инструмент по периметру панели, поддевая в местах сопротивления, пока панель не отсоединится.

Если у вас есть пик для вскрытия, его можно вставить в нижнюю часть, как только панель ослабнет. В противном случае нижние защёлки могут снова зафиксироваться, пока Вы работаете с остальными.

Для этого требуется некоторое усилие, но сначала прикладывайте его постепенно. Если инструмент соскользнёт, Вы можете пораниться.

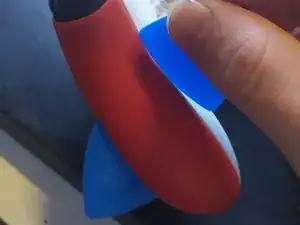

Если у Вас только пик для вскрытия, вставляйте их между боковыми и передней панелями. Сначала они войдут только в определённых местах; вставляйте их как можно глубже, пока не установите несколько штук. Затем покачивайте и продвигайте пиками, пока не услышите, как освободятся защёлки.

Места защёлок могут быть труднодоступными, поэтому может потребоваться немного потренироваться. Изображение поможет Вам начать.

Выкрутите 5 винтов, показанных на изображении, используя биту T8H (головка с отверстием).

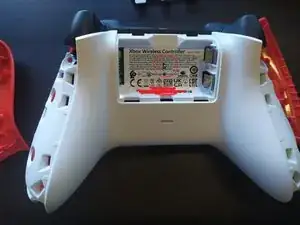

Центральный винт находится под наклейкой в отсеке для батареек. Вы можете проткнуть его битой шуруповёрта или аккуратно снять наклейку. Всего один винт!

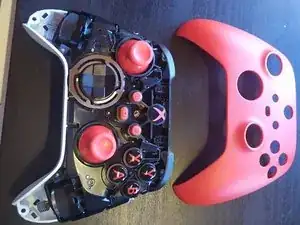

Обратите внимание: после этого передняя и задняя панели полностью ослабнут и отделятся от контроллера.

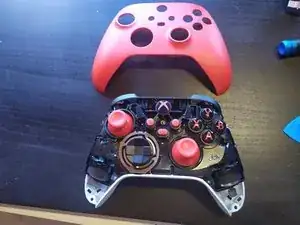

Теперь, когда передняя панель снята, можно также снять заднюю панель.

Если Вам нужно просто заменить джойстики, Вы можете просто снять их, установить новые и собрать контроллер.

Если нужно заменить крестовину, поднимите металлическое кольцо и вытащите крестовину для замены.

Если Вы продолжаете разборку, необходимо снять джойстики, но крестовину можно оставить на месте.

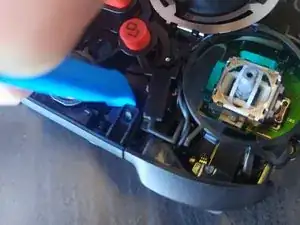

Теперь снимем небольшую панель между кнопками-перемычками, чтобы получить больший доступ к контроллеру.

Начните с нажатия на две маленькие пластиковые вставки по бокам кнопки включения Xbox.

Просто подтолкните эти вставки вверх и в сторону от контроллера (панель может выскочить — придерживайте её).

(извините за размытые изображения)

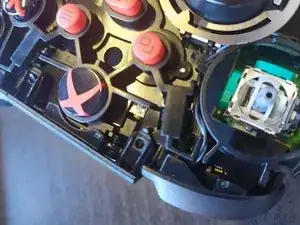

Чтобы снять кнопку-перемычку, нажмите на небольшие пластиковые выступы с каждой стороны, аналогичные тем, что были отсоединены ранее, и отодвиньте их от корпуса контроллера. Для этого удобно использовать шуруповёрт, так как он немного тоньше и легче попадает за пластик.

Добавил изображение кнопки-перемычки, чтобы Вы могли увидеть её внешний вид при необходимости покупки новой (моя сломалась в течение года).

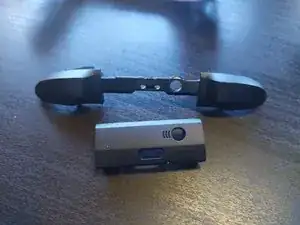

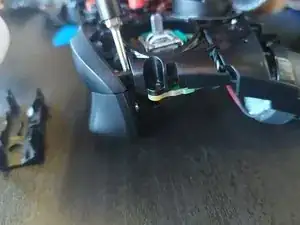

Далее нужно снять крышки спусковых крючков. Для этого используйте биту T6.

Выкрутите винты на внутренних сторонах крышек, затем осторожно надавите на пластик вокруг крючка с наружной стороны внутрь

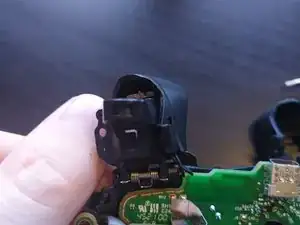

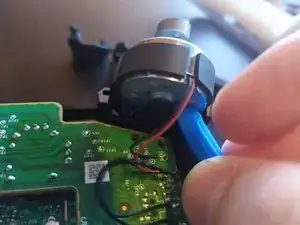

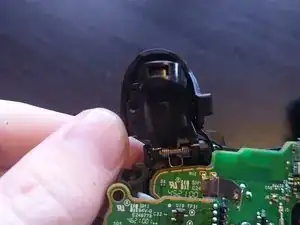

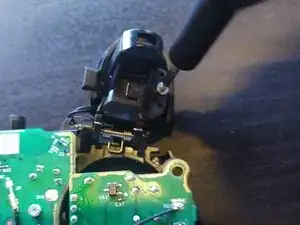

Будьте осторожны с маленькими серыми вибромоторами. Старайтесь не оставлять их свисающими на проводах во время работы.

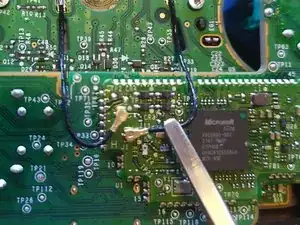

Чтобы снять материнскую плату (верхнюю), сначала отключите антенны Bluetooth. Для этого аккуратно приподнимите разъёмы на боковой стороне материнской платы.

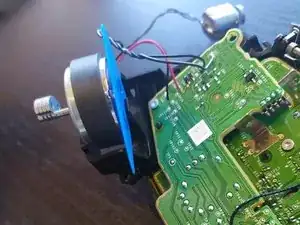

Теперь снимите большие вибромоторы, отведя небольшой пластиковый фиксатор и подняв мотор (помните о нагрузке на провода). Далее нужно снять маленькие вибромоторы в спусковых крючках — достаньте их сверху, убедившись, что провода больше не прикреплены к корпусу.

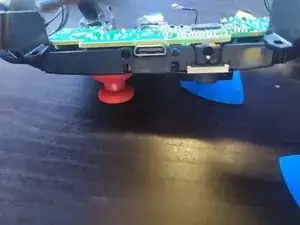

Далее выкрутите два винта в нижних углах (используя биту T6). После этого можно приподнять материнскую плату. ОБРАТИТЕ ВНИМАНИЕ, что 3,5-мм разъём не припаян, а просто зажат между двумя платами.

При сборке устройства имейте в виду, что металлические части 3,5-мм разъёма должны быть обращены к материнской плате.

Чтобы снять материнскую плату, просто приподнимите её за один из углов, не изгибая слишком сильно. (извините, фото получились не в фокусе)

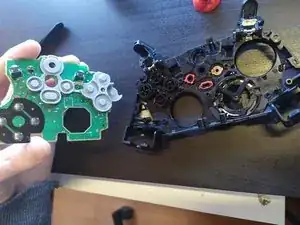

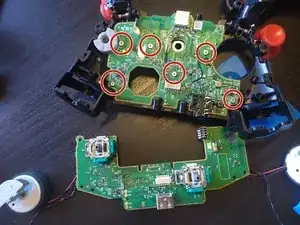

Теперь выкрутите последние шесть винтов (по-прежнему T6). После этого можно поднять дочернюю плату. Кнопки после снятия станут свободными, поэтому следите, чтобы не потерять их.

Извлеките кнопки перед тем, как переворачивать корпус контроллера

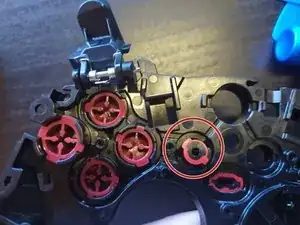

Кнопки имеют ключевую фиксацию, чтобы устанавливались в правильное положение и ориентацию. Проверьте расположение, если какая-либо кнопка не устанавливается.

Во время сборки полезно знать следующее. При установке больших вибромоторов сначала вставьте пластинку, чтобы она легко вошла на место.

Когда дочерняя плата установлена обратно в корпус, проверьте работоспособность всех кнопок (кроме B, которая подключается к материнской плате).

(Мне понадобилось время, чтобы обнаружить, что кнопка Y оказалась смещена, потому что контроллер лежал на ней — из-за этого я не мог нажать её и полностью нажать RT, поэтому пришлось вернуться на несколько шагов назад).

При установке кольца D-поджигателя убедитесь, что верхняя часть сидит достаточно глубоко, иначе могут возникнуть проблемы.

Когда устанавливаете обратно провода для вибромоторов триггеров… включите хорошую музыку и сохраняйте терпение.

Пожалуйста, когда вы почти закончили и вам остаётся только установить боковые панели (шаг 2), до окончания сборки проверьте, всё ли работает. Вы можете легко сделать это по ссылке https://gamepad-tester.com/
