Замена материнской платы Anbernic RG35XX
Материнская плата в Anbernic RG35xx отвечает за питание устройства и различных компонентов. Если ваша материнская плата не функционирует должным образом, это руководство демонстрирует, как разобрать устройство, чтобы добраться до материнской платы.
Шаг 1

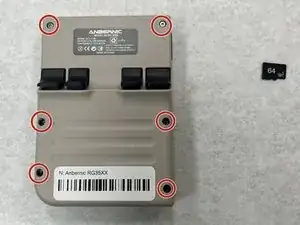

Удалите карту SD, расположенную с правой стороны устройства, нажав на слот для карты SD и вытащив карту.

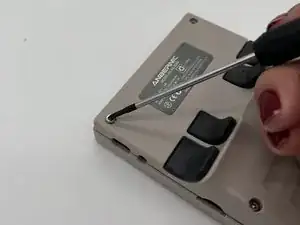

Удалите шесть винтов диаметром 1,2 мм, которые крепят заднюю крышку, с помощью отвертки с шестигранным битом 2,5.
Шаг 2

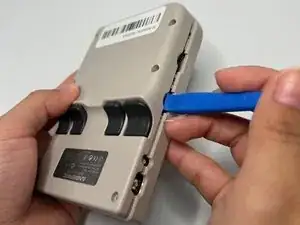

Вставьте инструмент для открытия в слот MicroSD и поверните его по часовой стрелке, чтобы начать освобождать заднюю крышку.
Вы услышите «щелчки», когда фиксирующие зажимы освободятся.
Подденьте по кругу вокруг всего периметра, пока задняя крышка полностью не освободится.
Удалите заднюю крышку.
Шаг 3

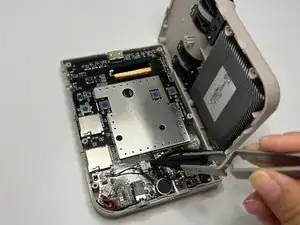

Используйте ногти или пинцет, чтобы осторожно удалить разъем батареи из гнезда.
Шаг 4

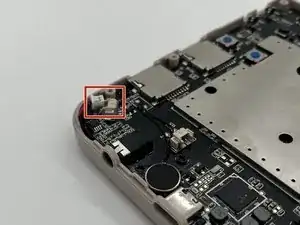

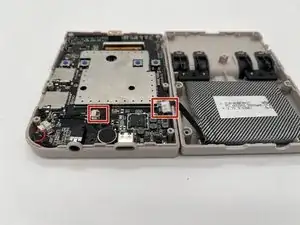

Отключите красный аудиокабель от его порта на материнской плате, осторожно вытащив разъем указательным пальцем и большим пальцем или с помощью пинцета с тонкими концами.
Шаг 5

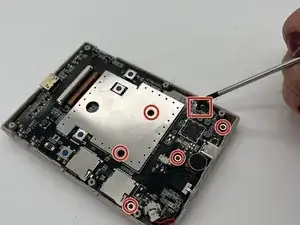

Удалите шесть винтов Phillips диаметром 1 мм, которые крепят материнскую плату к корпусу.
Шаг 6

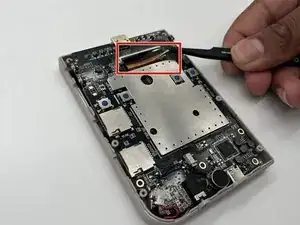

Поднимите черный фиксирующий замок ZIF, который удерживает бронзовый шлейф.
Осторожно отключите бронзовый шлейф.

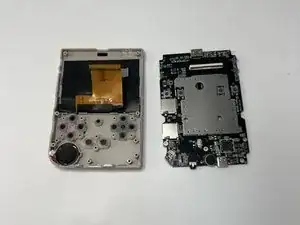

Поднимите материнскую плату и извлеките ее из корпуса.
Заключение
Чтобы собрать устройство обратно, выполните вышеуказанные шаги в обратном порядке.
Сдайте ваш электронный мусор в переработчик, сертифицированный по стандартам R2 или e-Stewards.
Ремонт не прошёл так, как планировалось? Попробуйте некоторые базовые методы устранения неполадок или спросите у нашего сообщества Answers за помощью.
Перевод руководства с ifixit.com
