Замена аналоговых стиков (thumbsticks) Anbernic RG353V
Это руководство показывает, как заменить аналоговые стики, также известные как джойстики или аналоговые палочки, на Anbernic RG353V. Аналоговые стики позволяют игроку перемещаться в разных направлениях в игре, наклоняя большой палец.
Если ваши стики не регистрируют движение или начинают дрейфовать, возможно, их стоит заменить.
Это руководство требует терпения, так как проводки стиков могут быть трудны для повторного подключения. Прежде чем начать ремонт, убедитесь, что устройство выключено и отсоединено от зарядного устройства.
Шаг 1

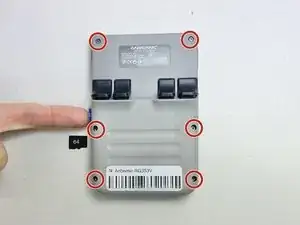

Перед ремонтом обязательно извлеките карты памяти из устройства. Нажмите их внутрь, чтобы они выскочили из своих слотов.

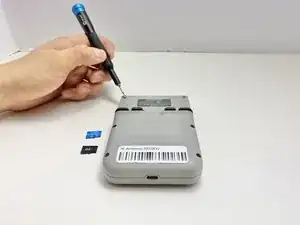

Используйте шестигранную отвертку 2 мм, чтобы выкрутить шесть винтов 7 мм с задней крышки портативной игровой консоли.

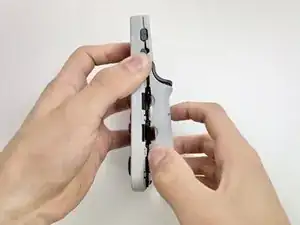

Используйте инструмент для открытия корпуса, чтобы поддеть верхнюю и нижнюю части корпуса. Проведите инструментом по периметру устройства между стыком, чтобы освободить защёлки.
Осторожно разъедините верхнюю и нижнюю части корпуса.
Не тяните их резко, так как они соединены кабелями — резкое движение может вырвать провода и повредить устройство.
Шаг 2

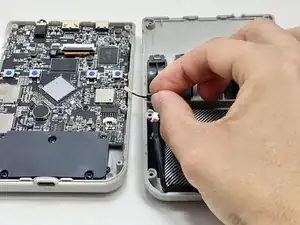

Надавливайте поочерёдно с разных сторон на разъём, чтобы отсоединить провод аккумулятора от основной платы.
Если это не получается, используйте пинцет, чтобы крепко захватить боковые стороны разъёма и тянуть прямо от гнезда. Держите пинцет ближе к разъёму для лучшего захвата.

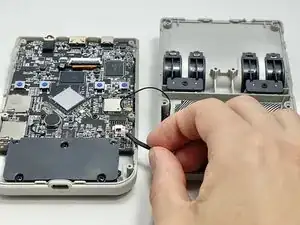

Чтобы отсоединить коаксиальный кабель, подденьте тонким антистатическим инструментом или угловым пинцетом металлическую шейку разъёма (как можно ближе к головке) и поднимайте строго вверх от платы.
При работе с этими разъёмами важно всегда поднимать головку строго вверх. При поддевании под углом вы рискуете отломать контактную площадку от платы.
Используйте пинцет, чтобы удерживать разъём над его гнездом и аккуратно нажмите вниз пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, поправьте положение головки и попробуйте снова.
Не пытайтесь силой вдавить разъём на место — вы можете повредить его окончательно.
Отключение этих проводов позволит вам разделить заднюю и переднюю части корпуса для более удобной работы.
Шаг 3

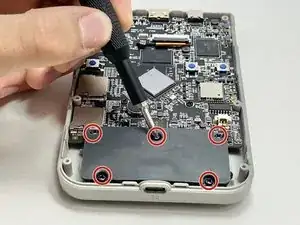

Используйте крестовую отвертку Phillips #00, чтобы выкрутить пять винтов Phillips 7 мм, удерживающих пластину, закрывающую нижнюю часть платы.

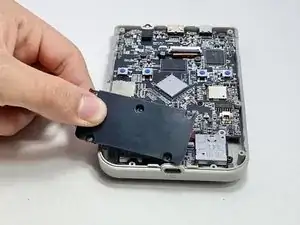

Снимите чёрную крышку.
Шаг 4

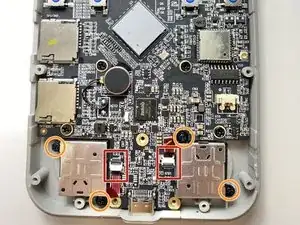

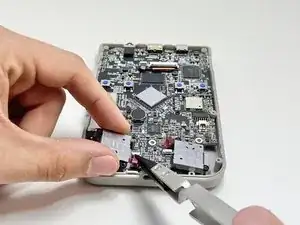

Используйте лопатку, чтобы отогнуть фиксирующие язычки ZIF-разъёмов.
Пинцетом или пальцами аккуратно вытяните красные плоские шлейфы из их гнёзд.

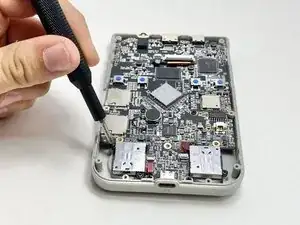

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта 6 мм, крепящие аналоговые стики к плате.
Шаг 5

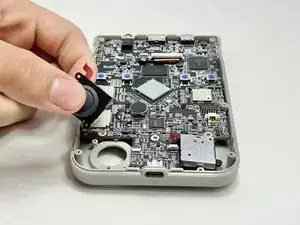

Снимите аналоговые стики.
Заключение
Соберите устройство в обратном порядке, чтобы установить заменённые аналоговые стики.
Перевод руководства с ifixit.com
