Замена дисковода Blu-ray на PlayStation 3 Slim

Переверните PS3 и положите его на дно.

Аккуратно отклейте наклейку гарантии с нижнего корпуса, чтобы открыть скрытую крышку винта.

Чтобы избежать активации VOID, аккуратно нагрейте наклейку, чтобы удалить и снова наклеить её чисто.

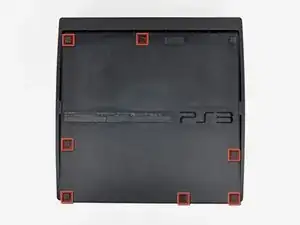

Используйте плоский конец металлической лопатки, чтобы приподнять семь крышек винтов вокруг края нижнего корпуса.

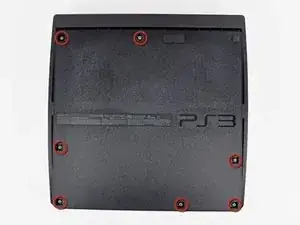

Удалите семь винтов Phillips длиной 37 мм, которые крепят верхнюю крышку к нижнему корпусу.

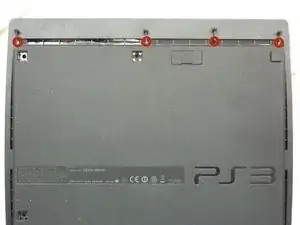

Удалите четыре винта Torx безопасности T8 длиной 13,3 мм под отверстием для Blu-ray диска. (Некоторые модели могут иметь только три винта)

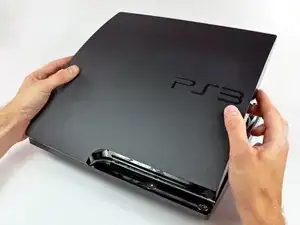

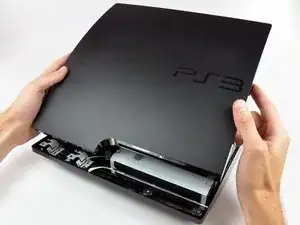

Поднимите верхнюю крышку с её заднего края и поверните её к передней части PS3.

Снимите верхнюю крышку с PS3.

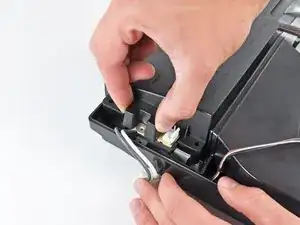

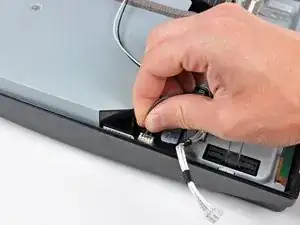

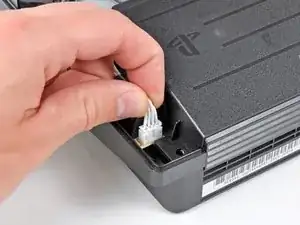

Сожмите механизм блокировки разъёма сети переменного тока и потяните прямо вверх, чтобы отключить его от блока питания.

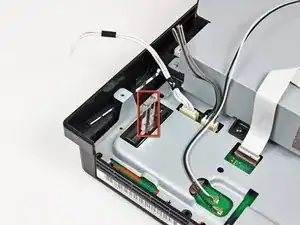

Вытащите кабели DC-Out прямо вверх, чтобы поднять их разъём и вынуть из гнезда на блоке питания.

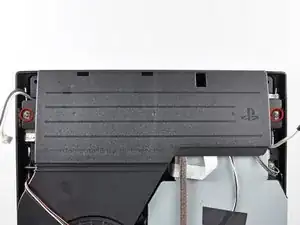

Удалите два винта Phillips длиной 7,6 мм, которые крепят блок питания к нижнему корпусу.

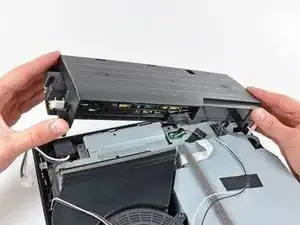

Поднимите блок питания вверх за его левый край, смотря спереди на PS3.

Продолжайте поднимать левый край блока питания, пока он не снимется с двух металлических выступов, показанных на втором фото.

Удалите блок питания из PS3, обращая внимание на любые кабели, которые могут застрять.

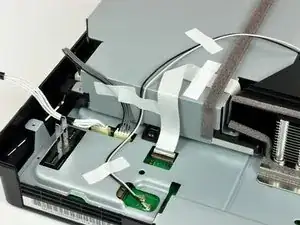

Если есть, удалите куски изоляционной ленты, крепящие кабели к корпусу Blu-ray диска.

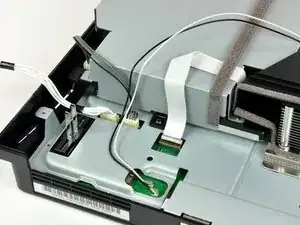

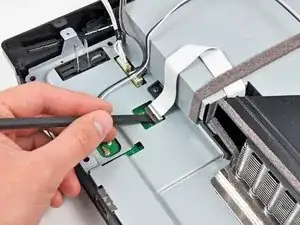

Используйте плоский конец лопатки или ноготь, чтобы приподнять фиксирующий флап на разъёме шлейфа Blu-ray.

Убедитесь, что вы приподнимаете подвижный фиксирующий флап, а не сам разъём.

Потяните шлейф Blu-ray прямо вверх и выньте его из разъёма.

Потяните кабель питания Blu-ray прямо вверх, чтобы вынуть его разъём из гнезда на дисководе Blu-ray.

Удалите единственный винт Phillips длиной 9,5 мм, крепящий дисковод Blu-ray к нижнему корпусу.

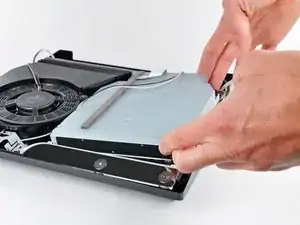

Немного поднимите дисковод Blu-ray за его правый край, чтобы высвободить плату управления из корпуса.

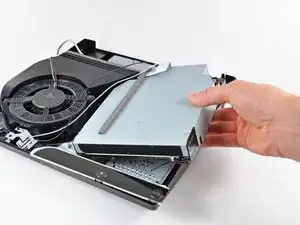

Удалите дисковод Blu-ray из PS3.

После повторной установки дисковода Blu-ray убедитесь, что плата управления прочно seated в нижнем корпусе перед продолжением.

Если вы заменяете дисковод Blu-ray на новый, переместите плату с вашего старого дисковода в новый.
