Замена вентилятора PlayStation 3 Slim

Переверните PS3 и положите его на заднюю панель.

Осторожно отогните гарантийную наклейку с нижней крышки, чтобы открыть скрытое отверстие для винта.

Чтобы не активировать надпись VOID, аккуратно подогрейте наклейку, чтобы снять и затем вернуть её чисто.

Используйте плоский конец металлической лопатки, чтобы приподнять семь заглушек винтов по краю нижней крышки.

Снимите семь винтов Phillips 37 мм, которые фиксируют верхнюю крышку к нижней крышке.

Снимите четыре винта безопасности Torx T8 длиной 13,3 мм под отверстием привода Blu-ray. (В некоторых моделях может быть только три винта)

Поднимите верхнюю крышку с заднего края и поверните её к передней части PS3.

Снимите верхнюю крышку с PS3.

Сожмите фиксатор разъёма сетевого входа и потяните вертикально вверх, чтобы отсоединить его от блока питания.

Потяните кабели DC-Out прямо вверх, чтобы поднять их разъём и вынуть из гнезда на блоке питания.

Снимите два винта Phillips 7,6 мм, крепящих блок питания к нижней крышке.

Поднимите блок питания вверх с левого края, если смотреть с передней стороны PS3.

Продолжайте поднимать левый край блока питания, пока он не снимется с двух металлических направляющих, показанных на второй фотографии.

Снимите блок питания с PS3, следя за тем, чтобы не защемить кабели.

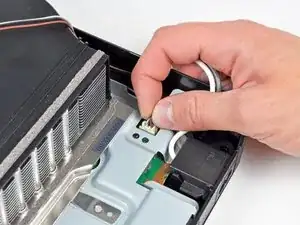

Потяните кабели вентилятора вверх, чтобы приподнять разъём вентилятора и вынуть его из гнезда на материнской плате.

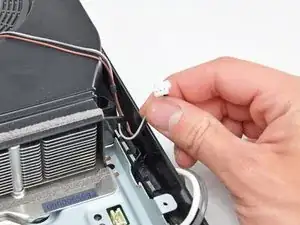

Выведите кабели вентилятора из-под пластикового крючка, отлитого в кожухе вентилятора.

Снимите два винта Phillips 9,5 мм, которые крепят вентилятор к радиатору.

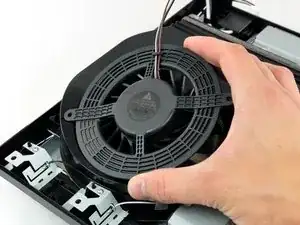

Поднимите вентилятор из радиатора, следя за тем, чтобы кабели не застряли.
