Ремонт Nintendo DS, которая не заряжается

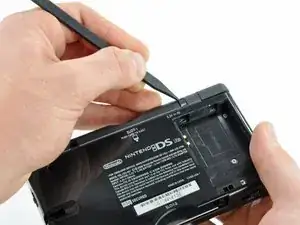

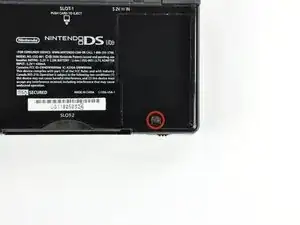

Отвинтите винт с крестообразной шлицевой головкой, фиксирующий крышку батарейного отсека к нижнему корпусу.

Винт остаётся закреплённым в крышке батарейного отсека.

Подденьте крышку батарейного отсека лопаткой или ногтем и поднимите её из нижнего корпуса.

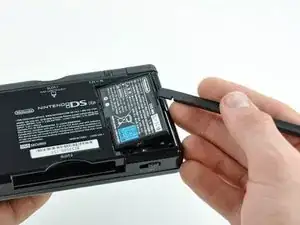

Зацепите край лопатки между боковиной батареи и корпусом нижней части и подденьте вверх, чтобы освободить батарею.

Извлеките батарею из DS Lite.

Используйте наконечник лопатки, чтобы сжать и снять оба резиновых ножки с DS Lite.

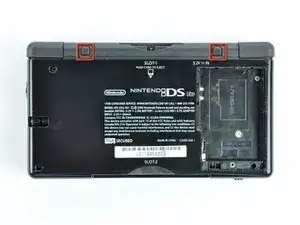

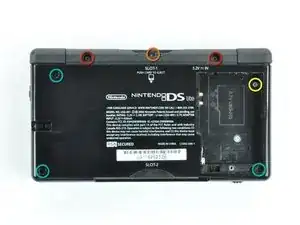

Удалите следующие винты, фиксирующие нижний корпус к корпусу DS Lite:

Два золотистых винта с крестообразной головкой 4,3 мм

Один чёрный винт с трёхлучевой головкой 3,9 мм

Один серебристый винт с крестообразной головкой 3,3 мм

Три серебристых винта с трёхлучевой головкой 5,5 мм

Снимите крышку слота для картриджей перед продолжением работы.

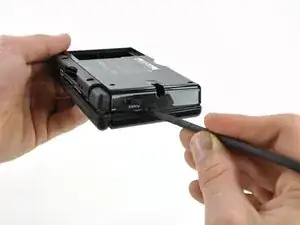

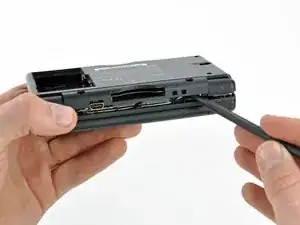

Вставьте край лопатки между нижним и верхним корпусом в верхнем правом углу DS Lite.

Осторожно проведите лопаткой вдоль правого края DS Lite, чтобы создать зазор.

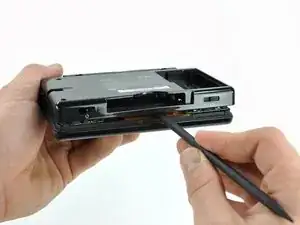

Продолжайте проводить лопаткой вдоль задней части DS Lite, пока большая часть нижнего корпуса не отделится от верхнего.

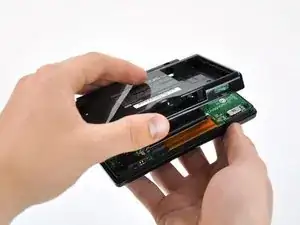

Поднимите нижний корпус от остальной части DS Lite.

Тяните аккуратно. Некоторые устройства запечатаны клеем, и чрезмерное усилие может повредить выключатель питания.

При повторной сборке убедитесь, что выключатель питания и регуляторы громкости правильно выровнены с переключателями на материнской плате.

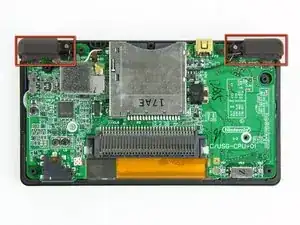

Поднимите оба курка (триггера) из DS Lite.

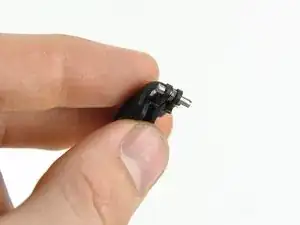

Курки удерживаются очень слабо маленькими металлическими штифтами и пружинками. Не потеряйте эти детали.

Вторая фотография показывает правильную конфигурацию механизма курков для целей повторной сборки.

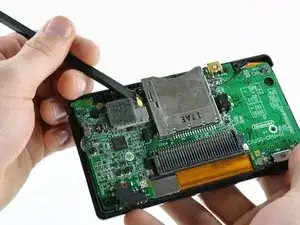

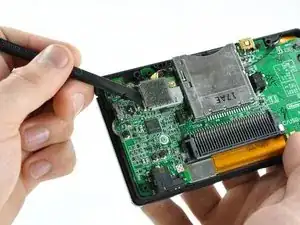

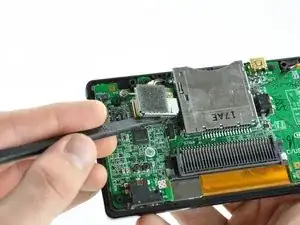

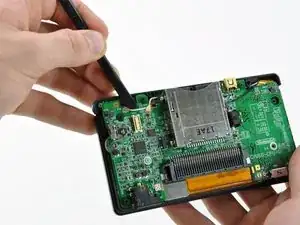

Используйте плоскую кромку лопатки, чтобы аккуратно приподнять разъём антенны Wi‑Fi вверх из его гнезда на плате Wi‑Fi.

Используйте плоскую кромку лопатки, чтобы аккуратно приподнять разъём платы Wi‑Fi вверх из её гнезда на материнской плате.

Используйте плоскую кромку лопатки, чтобы отделить правый край платы Wi‑Fi от материнской платы.

Плата Wi‑Fi приклеена к материнской плате слоем клея.

Удалите плату Wi‑Fi из DS Lite.

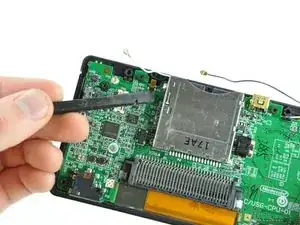

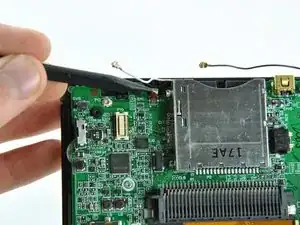

Используйте плоскую кромку лопатки, чтобы аккуратно приподнять разъём микрофона вверх из его гнезда на материнской плате.

На следующих шагах нужно протянуть антенный кабель между считывателем картриджей DS Lite и материнской платой. Тяните медленно и остановитесь при появлении сопротивления, чтобы не повредить кабель или плату.

Разместите антенный кабель разъёмом вверх и от материнской платы, используйте лопатку, чтобы слегка прижать его в зазоре между микросхемами на материнской плате.

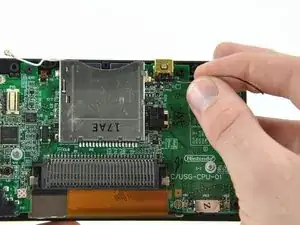

Медленно и аккуратно потяните антенный кабель, пока разъём кабеля не окажется под считывателем картриджей DS Lite.

Продолжайте тянуть кабель, пока его разъём не выйдет из‑под считывателя картриджей с правой стороны.

При повторной сборке и попытке протянуть антенный кабель обратно под считыватель картриджей кабель может загнуться или его будет трудно протолкнуть. В этом случае попробуйте сначала протянуть нитку; затем привяжите нитку к одному концу разъёма кабеля и потяните за неё, направляя кабель мимо препятствий.

Используйте ноготь или край лопатки, чтобы аккуратно откинуть фиксирующую лапку шлейфа сенсорного экрана вверх.

Убедитесь, что Вы откидываете фиксирующую лапку, не сам разъём.

Используйте кончик лопатки, чтобы вытянуть шлейф сенсорного экрана прямо из его разъёма.

Не откидывайте лапку более чем на 90 градусов, иначе Вы её отломаете.

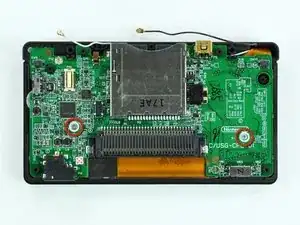

Удалите два винта с крестообразной головкой 3,4 мм, фиксирующих материнскую плату к верхнему корпусу.

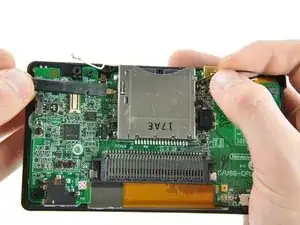

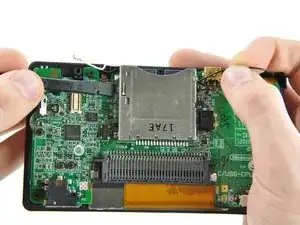

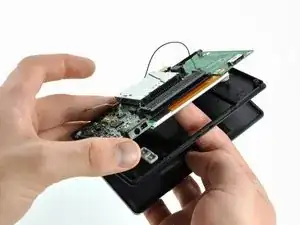

Откройте экран настолько, чтобы можно было пальцем поджать передний край материнской платы вверх и отнять её от верхнего корпуса.

Не пытайтесь полностью извлечь материнскую плату, она всё ещё соединена с верхним дисплеем через шлейф верхнего ЖК‑экрана.

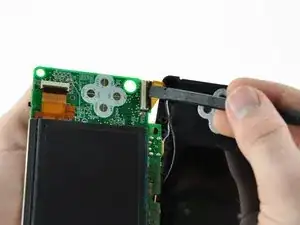

Используйте ноготь или плоский край лопатки, чтобы аккуратно поднять фиксирующую язычок верхнего шлейфа ЖК‑экрана.

Убедитесь, что вы поднимаете фиксирующий язычок, не сам разъём.

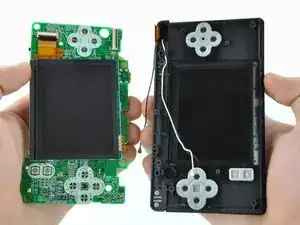

Оттяните материнскую плату от корпуса DS Lite, чтобы отсоединить верхний шлейф ЖК‑экрана от его разъёма на плате.

Снимите материнскую плату с DS Lite.

Теперь вы можете таким же способом открыть фиксирующий язычок нижнего ЖК‑экрана и отсоединить нижний ЖК‑экран от материнской платы.

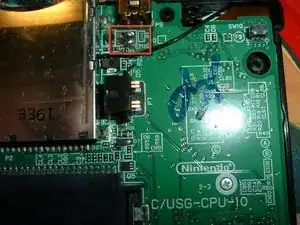

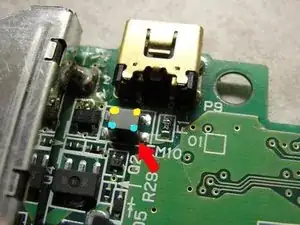

Фильтр зарядки EM10 расположен рядом с разъёмом питания на материнской плате.

Если фильтр отсутствует или явно повреждён, перейдите к ШАГУ 18

Используйте мультиметр для проверки фильтра EM10 — измерьте сопротивление между каждой парой жёлтых контактных площадок, затем между каждой парой бирюзовых контактных площадок. Если всё в порядке, между каждой парой площадок должна быть близкая к 0 Ом величина. Между бирюзовыми и жёлтыми площадками не должно быть соединения. Если фильтр не проходит любую из проверок, его необходимо заменить.

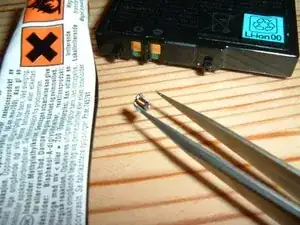

Удалите неисправный фильтр EM10. Используйте паяльник, чтобы расплавить припой, и аккуратно снимите фильтр пинцетом или плоскогубцами, стараясь не оторвать медные дорожки от материнской платы.

Замена фильтра EM10 доступна ЗДЕСЬ (на 01/01/12); вероятно, существуют и другие поставщики

Припаяйте новый фильтр EM10 на место, соблюдая правильную полярность. При необходимости проверьте новый фильтр мультиметром перед установкой.

Альтернативный метод — перемкнуть контактные площадки, соответствующие каждой паре — жёлтые с жёлыми и бирюзовые с бирюзовыми

Обход фильтра EM10 может повлиять на работу системы и не рекомендуется
