Замена передней рамки Nintendo DSi XL

Выверните два винта с крестообразным шлицем, фиксирующие крышку батарейного отсека на задней панели портативной консоли.

Снимите крышку батарейного отсека с задней панели DSi XL.

Выньте аккумулятор из DSi XL.

Снимите четыре резиновые заглушки винтов на нижней части корпуса, поддев их с помощью штифта.

Выверните следующие семь винтов с крестообразным шлицем, фиксирующие нижнюю часть корпуса к остальным элементам DSi XL:

Четыре серебристых винта 5,3 мм

Два черных винта 5,3 мм

Один черный винт 2,5 мм

Переверните DSi XL и откройте дисплей.

Вставьте лопатку между верхней и нижней частями корпуса в нижнем левом углу DSi.

Проведите лопаткой вдоль нижнего края верхней части корпуса, чтобы освободить защелки, удерживающие верхнюю часть корпуса к нижней.

Закройте дисплей и переверните DSi XL.

Поднимите нижнюю часть корпуса с переднего края.

Поверните нижнюю часть корпуса от устройства.

Нижняя часть корпуса пока не может быть полностью снята, так как она всё ещё соединена с материнской платой.

С помощью лопатки отсоедините разъем карты SD/правой кнопки-плеча от его гнезда.

Отсоедините разъем кнопки громкости/левой кнопки-плеча от его гнезда на материнской плате с помощью лопатки.

Поднимите плату Wi‑Fi с ее гнезда на материнской плате.

Пока не пытайтесь полностью снять плату Wi‑Fi. Она подключена к материнской плате антенным кабелем.

Используйте лопатку, чтобы отщелкнуть антенный кабель Wi‑Fi от его гнезда на нижней стороне платы Wi‑Fi.

С помощью лопатки отодвиньте кабель микрофона от материнской платы.

Поддевайте снизу под кабель.

Плоским концом лопатки поднимите фиксирующую защелку на ZIF-разъеме шлейфа камеры.

Острым концом лопатки аккуратно вытяните шлейф камеры из ZIF-разъема.

Плоским концом лопатки поднимите фиксирующую защелку на ZIF-разъеме шлейфа сенсорного экрана.

Острым концом лопатки вытяните шлейф сенсорного экрана из его разъема на материнской плате.

Плоским концом лопатки поднимите фиксирующую защелку на ZIF-разъеме подсветки.

Острым концом лопатки вытяните кабель подсветки из его разъема на материнской плате.

Плоским концом лопатки поднимите фиксирующую защелку на ZIF-разъеме нижнего кабеля передачи данных дисплея.

Острым концом лопатки вытяните нижний кабель передачи данных дисплея из его разъема на материнской плате.

Плоским концом лопатки поднимите фиксирующую защелку на ZIF-разъеме для кабеля крестовины/кнопки питания.

Острым концом лопатки вытяните кабель крестовины/кнопки питания из его разъема на материнской плате.

Плоским концом лопатки отожмите кабель батареи от его гнезда на материнской плате.

Выверните винты, фиксирующие материнскую плату к верхней части корпуса:

Один серебристый винт Phillips 2,5 мм

Четыре черных винта Phillips 3,7 мм

Протяните кабели микрофона и антенны через вырез в материнской плате.

Поверните материнскую плату, отгибая её от нижней части корпуса.

Материнская плата пока не может быть полностью снята. Она всё ещё подключена кабелем передачи данных верхнего ЖК-дисплея.

Плоским концом лопатки поднимите фиксирующую защелку на ZIF-разъеме верхнего кабеля передачи данных дисплея.

Острым концом лопатки вытяните верхний кабель передачи данных дисплея из его разъема на нижней стороне материнской платы.

Материнская плата теперь освобождена от верхней части корпуса.

Держа консоль всё ещё вниз задней панелью, слегка откройте DSi XL.

Оттолкните нижний дисплей от верхнего корпуса.

Снимите нижний дисплей с DSi XL.

Переверните DSi XL и откройте дисплей.

При сборке обязательно заново установите кнопки ABXY и Start/Select, так как они могут выпасть при переворачивании портативной консоли.

Используйте канцелярскую булавку, чтобы снять четыре пластиковые заглушки винтов на передней рамке.

Снимите четыре серебристых винта Phillips 3,5 мм, которыми задняя рамка крепится к передней рамке.

Держа двумя руками, аккуратно сдвиньте заднюю рамку вверх.

Задняя рамка переместится примерно на 2 мм.

Вставьте лопаточку в зазор между передней и задней рамками.

Поверните лопаточку от DSi XL, поддевая и разъединяя обе рамки.

Аналогичным образом продолжайте поддевать вдоль верхнего края передней и задней рамок.

Отделите заднюю рамку от передней рамки.

Пока не пытайтесь полностью снять заднюю рамку. Она всё ещё прикреплена к передней рамке модулем задней камеры.

Используя плоский конец лопаточки, отожмите заднюю камеру от задней рамки.

Снимите заднюю рамку.

Снимите винт Phillips, удерживающий металлическую фиксирующую скобу на месте.

Поднимите металлическую скобу и снимите её с камеры.

Поднимите Wi‑Fi антенну с передней рамки дисплея.

Выведите кабель Wi‑Fi антенны из канавок в нижней части передней рамки дисплея.

Протяните кабель Wi‑Fi антенны через правый шарнир, соединяющий переднюю рамку и верхний корпус.

Используйте заостренный конец лопаточки, чтобы провести разъём на конце кабеля Wi‑Fi антенны через шарнир.

Для установки антенны используйте пинцет, чтобы провести разъём через шарнир.

Закройте DSi XL и переверните его.

С помощью пинцета вытяните микрофон из его посадочного места в передней рамке.

Выведите кабель микрофона и протяните его через правый шарнир.

Используя плоский конец лопаточки, подденьте левый динамик и извлеките его из гнезда на передней рамке.

Выведите кабель динамика вдоль верхнего края экрана.

Работайте аккуратно и медленно, удерживая провод, а не сам динамик. При слишком сильном натяжении паяные соединения могут оборваться.

Аналогичным образом извлеките правый динамик из его гнезда на передней рамке.

Поместите оба динамика на обратную сторону верхнего ЖК‑дисплея.

Убедившись, что верхний ЖК‑дисплей не выпадет из передней рамки, переверните DSi XL.

Снимите семь серебристых винтов 2,5 мм, которыми плата питания крепится к верхнему корпусу.

Поднимите плату питания и снимите её с верхнего корпуса.

Отделите резиновые контакты кнопок от тыльной стороны крестовины и кнопки питания.

Немного приоткройте корпус.

Выдвиньте крестовину вверх через её посадочное место в верхнем корпусе. Снимите крестовину.

Аналогичным образом извлеките кнопку питания из верхнего корпуса.

С помощью пинцета снимите кронштейн рассеивателя светодиода и сам рассеиватель со верхнего корпуса DSi XL.

На следующих шагах вы будете использовать лопаточку, чтобы вынуть шарнирный штифт с левой стороны DSi XL.

Поместите наконечник лопаточки в отсек рассеивателя светодиода, на лице сцепного шарнира.

Сдвиньте сцепной шарнир влево.

Потребуется некоторое усилие. Вы услышите щелчок, когда сцепление освободится от нижнего корпуса. Оно переместится примерно на 0,25".

Поднимите левую сторону передней рамки от верхней крышки.

Не поднимайте слишком высоко, иначе сломается шарнирный штифт. Поднимайте только настолько, чтобы освободить отсек светодиода, примерно на 2,5 см.

Сдвиньте переднюю рамку влево, отделяя её от верхней крышки.

Не пытайтесь полностью разъединить обе половины пока. Через верхнюю крышку всё ещё проходят ленточные кабели.

Захватите пальцами ленточные кабели камеры и верхнего ЖК-дисплея, слегка вытяните их из верхней крышки и проведите вниз через прорезь в верхней крышке.

Поверните сборку передней рамки по часовой стрелке так, чтобы концы кабелей камеры и ЖК-дисплея проскользнули боком через прорезь в передней рамке.

Чтобы извлечь верхний ЖК-дисплей и камеры из передней рамки, полезно смотать ленточные кабели вместе.

Осторожно смотайте два ленточных кабеля вместе так, чтобы разъёмы оказались внутри бухты.

Плотно обмотайте кабели, но не слишком, так как изгиб разъёмов сделает их непригодными для работы.

Держа вместе верхний ЖК-дисплей и камеры, протяните кабели через петлю в передней рамке.

Тяните медленно, следя за тем, чтобы кабели не зацепились за шарнирный штифт и не порвались.

Размотайте ленточные кабели.

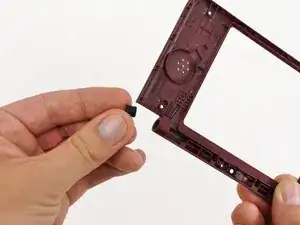

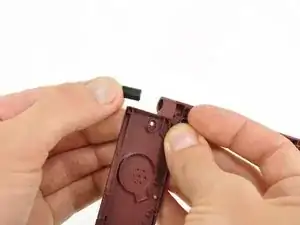

Выньте полый шарнирный штифт из правой стороны передней рамки.

Протолкните пружинный шарнир с левой стороны передней рамки через его монтажный кронштейн.

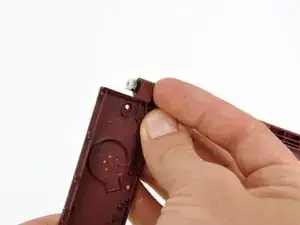

Снимите пружинный шарнир.

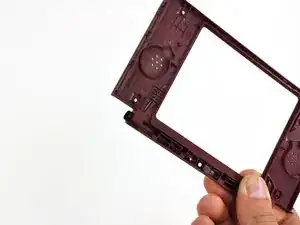

Остаётся передняя рамка.
