Замена ленточного кабеля камеры Nintendo DSi XL

Удалите два винта с крестообразным шлицем, крепящие крышку батарейного отсека к задней части портативной приставки.

Снимите крышку батарейного отсека с задней панели DSi XL.

Выньте аккумулятор из DSi XL.

Снимите четыре резиновые заглушки винтов на нижнем корпусе, поддев их булавкой.

Удалите следующие семь винтов с крестообразным шлицем, которые закрепляют нижний корпус на остальной части DSi XL:

Четыре серебристых винта 5.3 мм

Два чёрных винта 5.3 мм

Один чёрный винт 2.5 мм

Переверните DSi XL и откройте экран.

Вставьте лопатку между верхним и нижним корпусом в левом нижнем углу DSi.

Проведите лопаткой вдоль нижнего края верхнего корпуса, чтобы освободить защёлки, фиксирующие верхний корпус к нижнему.

Закройте экран и переверните DSi XL.

Поднимите нижний корпус за передний край.

Отведите нижний корпус от DSi.

Нижний корпус пока нельзя полностью снять, так как он всё ещё соединён с платой.

С помощью лопатки отожмите коннектор карты SD/правой верхней кнопки от его разъёма.

Отожмите коннектор кнопок громкости/левой верхней кнопки от его разъёма на плате с помощью лопатки.

Поднимите модуль Wi‑Fi с его разъёма на материнской плате.

Не пытайтесь полностью снять модуль Wi‑Fi пока. Он подключён к плате антенным кабелем.

Используйте лопатку, чтобы отщелкнуть антенный кабель от его разъёма на нижней стороне модуля Wi‑Fi.

Используйте лопатку, чтобы отщелкнуть кабель микрофона от материнской платы.

Отожмите снизу под кабель.

Плоским концом лопатки приподнимите фиксирующий язычок на ZIF‑разъёме ленточного кабеля камеры.

Острым концом лопатки выньте ленточный кабель камеры из ZIF‑разъёма.

Плоским концом лопатки приподнимите фиксирующий язычок на ZIF‑разъёме кабеля сенсорного экрана.

Острым концом лопатки выньте кабель сенсорного экрана из его разъёма на материнской плате.

Плоским концом лопатки приподнимите фиксирующий язычок на ZIF‑разъёме кабеля подсветки.

Острым концом лопатки выньте кабель подсветки из его разъёма на материнской плате.

Плоским концом лопатки приподнимите фиксирующий язычок на ZIF‑разъёме нижнего кабеля данных дисплея.

Острым концом лопатки выньте нижний кабель данных дисплея из его разъёма на материнской плате.

Плоским концом лопатки приподнимите фиксирующий язычок на ZIF‑разъёме кабеля крестовины/кнопки питания.

Острым концом лопатки выньте кабель крестовины/кнопки питания из его разъёма на материнской плате.

Плоским концом лопатки отожмите кабель аккумулятора от его разъёма на материнской плате.

Удалите винты, фиксирующие материнскую плату к верхнему корпусу:

Один серебристый винт 2.5 мм с крестообразным шлицем

Четыре чёрных винта 3.7 мм с крестообразным шлицем

Протяните кабели микрофона и антенны через вырез в материнской плате.

Поверните материнскую плату от нижнего корпуса.

Материнскую плату пока нельзя полностью снять. Она всё ещё соединена ленточным кабелем передачи данных верхнего ЖК‑экрана.

Плоским концом лопатки приподнимите фиксирующий язычок на ZIF‑разъёме верхнего кабеля передачи данных дисплея.

Острым концом лопатки выньте верхний кабель передачи данных дисплея из его разъёма на нижней стороне материнской платы.

Материнская плата теперь свободна от верхнего корпуса.

Держа консоль всё ещё перевёрнутой, слегка откройте DSi XL.

Оттолкните нижний экран от верхнего корпуса.

Снимите нижний экран с DSi XL.

Переверните DSi XL и откройте дисплей.

При сборке устройства обязательно установите кнопки ABXY и Start/Select, так как они могут выпасть при переворачивании портативной консоли.

Используйте швейную булавку, чтобы снять четыре пластиковые заглушки винтов на передней рамке.

Снимите четыре серебристых винта Phillips 3,5 мм, удерживающие заднюю рамку к передней рамке.

Двумя руками аккуратно сдвиньте заднюю рамку вверх.

Задняя рамка сдвинется примерно на 2 мм.

Вставьте лопатку в зазор между передней и задней рамками.

Поверните лопатку от DSi XL, поддевая и раздвигая две рамки.

Аналогично описанному выше продолжайте поддевать вдоль верхнего края передней и задней рамок.

Отделите заднюю рамку от передней рамки.

Не пытайтесь полностью снять заднюю рамку пока. Она всё ещё прикреплена к передней рамке модулем задней камеры.

Используя плоский конец лопатки, отожмите заднюю камеру от задней рамки.

Снимите заднюю рамку.

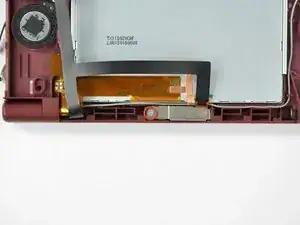

Снимите винт Phillips, удерживающий металлический фиксирующий кронштейн.

Поднимите металлический кронштейн с камеры.

Поднимите Wi‑Fi антенну с передней рамки дисплея.

Выведите кабель Wi‑Fi антенны из направляющих внизу передней рамки дисплея.

Протяните кабель Wi‑Fi антенны через правый шарнир, соединяющий переднюю рамку и верхний корпус.

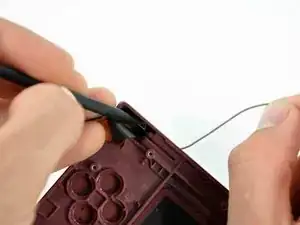

Используйте заострённый конец лопатки, чтобы направить разъём на конце кабеля Wi‑Fi через шарнир.

Для установки антенны при сборке используйте пинцет, чтобы направить разъём через шарнир.

Закройте DSi XL и переверните его.

Используя пинцет, вытащите микрофон из его гнезда в передней рамке.

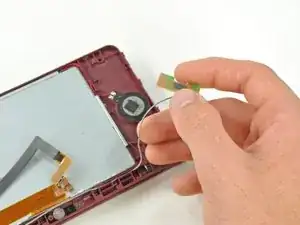

Выведите кабель микрофона и протяните его через правый шарнир.

Используя плоский конец лопатки, подденьте левый динамик из его гнезда на передней рамке.

Выведите кабель динамика вдоль верхнего края экрана.

Работайте аккуратно и медленно, держась за провод, а не за сам динамик. При сильном натяжении припойные соединения могут разорваться.

Аналогичным образом снимите правый динамик из его гнезда на передней рамке.

Поместите оба динамика на заднюю сторону верхнего ЖК‑экрана.

Следите, чтобы верхний ЖК‑экран не выпал из передней рамки; переверните DSi XL.

Снимите семь серебристых винтов 2,5 мм, удерживающих плату питания к верхнему корпусу.

Поднимите плату питания с верхнего корпуса.

Снимите резиновые накладки кнопок с обратной стороны крестовины и кнопки питания.

Слегка раскройте корпус.

Толкните крестовину вверх через её посадочное место в верхнем корпусе. Снимите крестовину.

Аналогичным образом снимите кнопку питания с верхнего корпуса.

Используя пинцет, снимите кронштейн рассеивателя светодиода и сам рассеиватель со верхнего корпуса DSi XL.

В следующих шагах вы будете использовать лопатку, чтобы вынуть штифт шарнира с левой стороны DSi XL.

Поместите наконечник лопатки в отсек рассеивателя светодиода, на лицевой стороне муфтового шарнира.

Сдвиньте муфтовый шарнир влево.

Потребуется некоторое усилие. Вы услышите характерный «щелчок», когда муфта освободится от нижнего корпуса. Она переместится примерно на 0,25".

Поднимите левую сторону передней рамки от верхней части корпуса.

Не поднимайте слишком высоко, иначе сломается осевой штифт петли. Поднимайте только настолько, чтобы освободить отсек светодиода, примерно на 1".

Сдвиньте переднюю рамку влево, отделяя её от верхней части корпуса.

Не пытайтесь полностью разделить обе половины пока. Через верхнюю часть корпуса всё ещё проходят ленточные кабели.

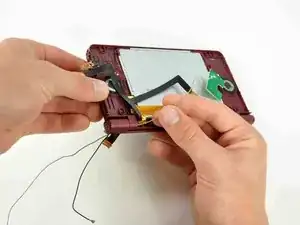

Удерживая ленточные кабели камеры и верхнего ЖК-дисплея между большим и указательным пальцами, слегка вытяните их из верхней части корпуса и протяните вниз через прорезь в верхней части корпуса.

Поверните сборку передней рамки по часовой стрелке так, чтобы концы кабелей камеры и ЖК-дисплея боком прошли через прорезь в передней рамке.

Чтобы вынуть верхний ЖК-дисплей и камеры из передней рамки, полезно аккуратно смотать ленточные кабели вместе.

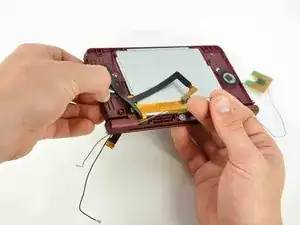

Осторожно смотайте два ленточных кабеля вместе так, чтобы разъёмы оказались внутри спирали.

Плотно обмотайте кабели, но не слишком сильно, так как изгиб разъёмов сделает их непригодными для работы.

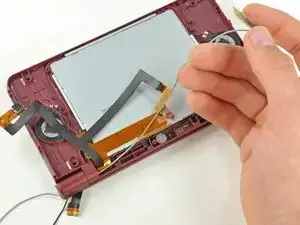

Удерживая верхний ЖК-дисплей и камеры вместе, протяните кабели через петлю в передней рамке.

Тяните медленно, следя за тем, чтобы кабели не зацепились за осевой штифт петли и не порвались.

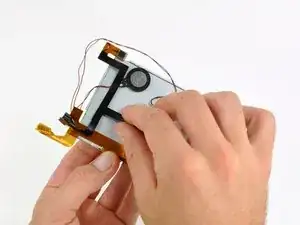

Размотайте ленточные кабели.

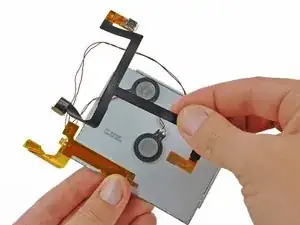

Отогните ленточный кабель камеры вверх от верхнего ЖК-дисплея, учитывая возможный остающийся клей.
