Замена материнской платы MSI Force GC30 V2
В этом руководстве рассматривается устройство MSI Force GC30 V2 по модели или названию MSI Force GC30 V2, и производится замена материнской платы. Материнская плата является основным компонентом контроллера, к которому подключены все разнообразные входы. Материнская плата может выйти из строя при попадании жидкости или если контроллер неоднократно падал. Некоторые признаки повреждения материнской платы: случайные отключения контроллера, странные звуки или запах горения.
Шаг 1
Проткните наклейку в указанном месте с помощью отвёртки, затем извлеките Phillips-винт длиной 9,1 мм.
Удалите шесть Phillips-винтов №0 длиной 9,2 мм.
Шаг 2

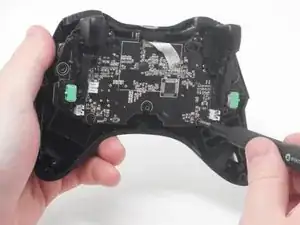

Вставьте расширяющий инструмент в зазор между передней и задней крышками.
Перемещайте инструмент по периметру контроллера, поддевая, пока крышки полностью не разъединятся.
Шаг 3
Воспользуйтесь пинцетом, чтобы ухватиться за белый разъём аккумулятора.
Вытяните разъём аккумулятора прямо из его гнезда.
Не тяните за провода.
Шаг 4
Аккумулятор прикреплён к материнской плате слабым клеем. При необходимости нанесите небольшое количество изопропилового спирта с высокой концентрацией под аккумулятор, чтобы ослабить клей.
Осторожно подденьте аккумулятор по периметру, пока он полностью не освободится.
Следите за тем, чтобы не проколоть и не согнуть аккумулятор.
Извлеките аккумулятор.
Шаг 5

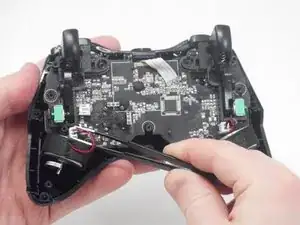

Воспользуйтесь тупым пинцетом, чтобы отключить оба разъёма вибромоторов от материнской платы.
Держитесь за белые разъёмы, а не за провода.

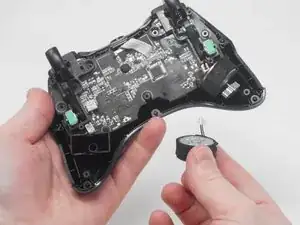

Осторожно извлеките правый и левый вибромоторы из их посадочных мест.
Шаг 6

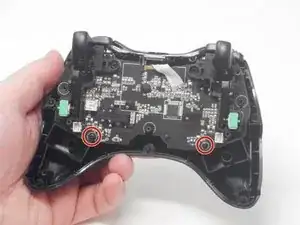

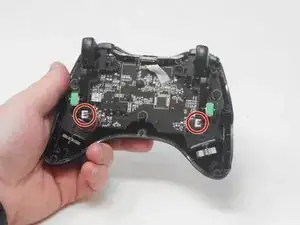

Выкрутите два винта длиной 7 мм Phillips-отвёрткой.

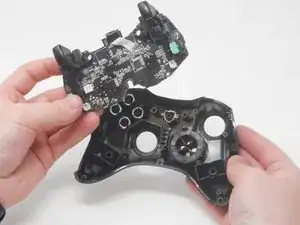

Осторожно поднимите материнскую плату и извлеките её из корпуса.
Шаг 7

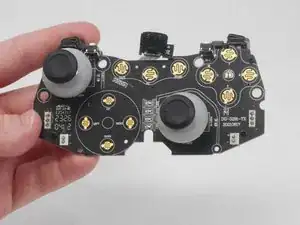

Снимите мембранные кнопки с материнской платы.
Другие компоненты можно при необходимости также извлечь.
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке.
