Замена печатной платы Mayflash Arcade Stick F300
Если печатная плата (ПП) вашего Mayflash Arcade Stick F300 вызывает нестабильное соединение с консолью и требует замены, воспользуйтесь этим руководством.
Печатная плата играет критическую роль в подключении, интерпретации и передаче пользовательских вводов в игровую систему. Если она подвергалась избыточной влажности, экстремальным температурам или другим проблемам, это может вызвать трудности с подключением контроллера или ненадежную работу.
Шаг 1
Переверните контроллер вверх ногами так, чтобы металлическая панель была обращена к Вам.
Удалите шесть винтов диаметром 11 мм, крепящих металлическую панель, используя отвертку Phillips #2.
После удаления всех винтов поднимите панель.
Шаг 2

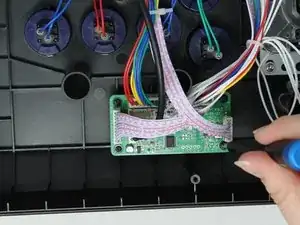

Удалите четыре винта с головкой в виде трапецеидального кольца диаметром 10 мм, крепящих ПП к пластиковому корпусу, используя отвертку Phillips #1.
Шаг 3
Используйте фен или тепловую пушку для размягчения клея, удерживающего USB-кабель в разъеме на ПП.
Это должно занять менее минуты, чтобы клей размягчился достаточно, чтобы удалить. Не перегревайте печатную плату.
Используйте металлическую лопатку для осторожного удаления размягченного клея.

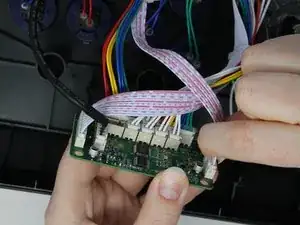

Отключите кабель от разъема.
Шаг 4

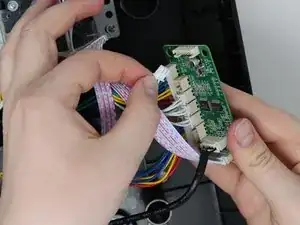

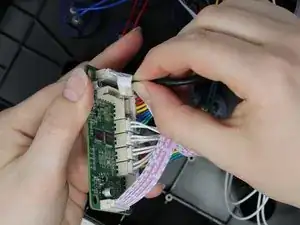

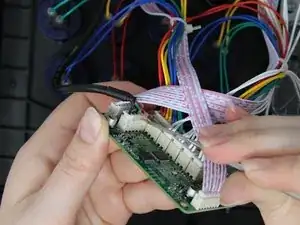

Осторожно отключите остальные соединенные провода от ПП.
Убедитесь, что вы запоминаете, куда каждое соединение касается, чтобы упростить сборку.
Шаг 5

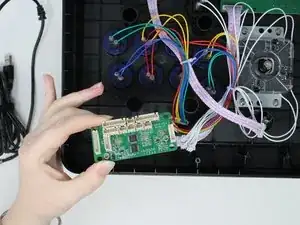

Удалите печатную плату.
Заключение
Следуйте этим инструкциям в обратном порядке, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
