Замена крестовины MSI Force GC30 V2
В этом руководстве рассматривается модель MSI Force GC30 V2. Замена проводится для крестовины (направляющей панели). Крестовина служит для управления направлением на контроллере, а также может использоваться для выполнения других команд. Крестовина может выйти из строя при длительном использовании или интенсивной игре. В комплекте с контроллером MSI Force GC30 V2 поставляется альтернативная крестовина, которую можно установить, следуя этому руководству. Одним из признаков неисправности крестовины является отсутствие реакции в игре при её нажатии.
Шаг 1
Проткните наклейку в указанном месте при помощи отвёртки, затем выкрутите Phillips-винт длиной 9,1 мм.
Выкрутите шесть Phillips-винтов #0 длиной 9,2 мм.
Шаг 2
Вставьте разделительный инструмент в зазор между передней и задней крышками.
Перемещайте инструмент по периметру контроллера, отжимая корпус, пока он полностью не раскроется.
Шаг 3

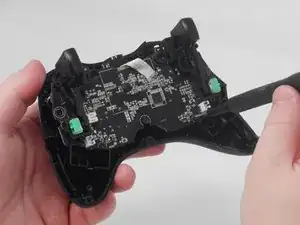

Используйте тупые пинцетные щипцы, чтобы отключить оба разъёма вибромоторов от материнской платы.
Держитесь за белые разъёмы, а не за провода.
Осторожно извлеките правый и левый вибромоторы из их посадочных мест.
Шаг 4
Выкрутите винт длиной 7,1 мм Phillips-отвёрткой.
Выкрутите винт длиной 7 мм Phillips-отвёрткой.

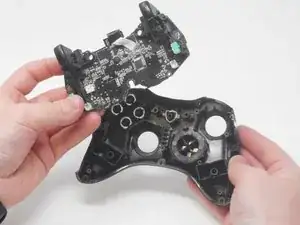

Осторожно поднимите материнскую плату из посадочного места.
Шаг 5

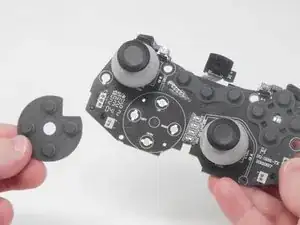

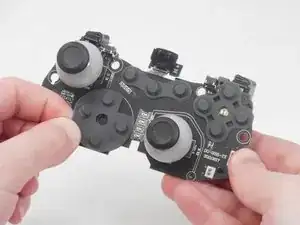

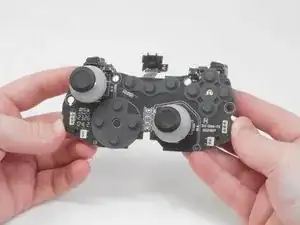

Снимите мембрану резиновых кнопок с материнской платы.
Шаг 6

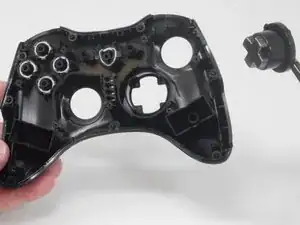

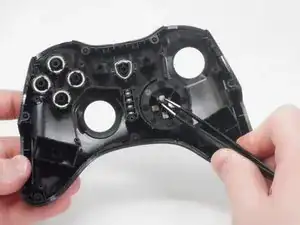

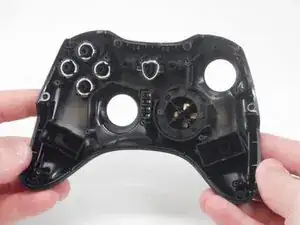

Извлеките крестовину из передней крышки.
Шаг 7

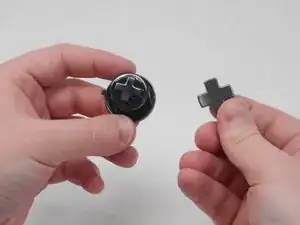

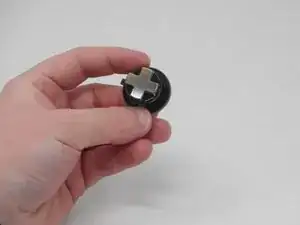

Опционально: снимите наконечник крестовины с кнопки крестовины.
Поставляемый в комплекте альтернативный наконечник крестовины можно переустановить после сборки устройства.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
