Замена материнской платы PlayStation 2 Slimline SCPH-7500x

Выключите PlayStation 2 и аккуратно отключите её от источника питания. Также важно извлечь компакт‑диск из консоли перед тем, как перевернуть её вверх дном.

Найдите шесть ножек на нижней стороне PS2.

Пять из этих ножек находятся на виду, тогда как последняя ножка расположена под чёрной наклейкой на задней панели устройства.

В некоторых версиях консоли, например PAL, этой наклейки может не быть. В таком случае ножка или винт будут видны открыто.

Снимите пять видимых ножек с нижней стороны устройства с помощью лопатки.

Снимите наклейку, затем извлеките шестую ножку.

После того как все ножки сняты, используйте крестовую отвёртку Phillips #1, чтобы выкрутить шесть винтов 4,0 мм из основания PS2.

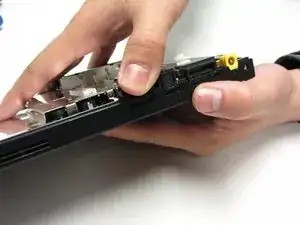

После удаления всех винтов разъедините пластиковые крышки. Начните с подъёма той стороны, где находится шнур питания и порт Ethernet. Затем поднимите противоположную сторону, чтобы полностью разделить две половины.

Возможно, потребуется приложить небольшое усилие, чтобы отделить крышки. Будьте осторожны, чтобы не сломать пластиковые фиксирующие штифты.

Если всё выполнено правильно, вы получите полностью снятую пластиковую заднюю панель, под которой видны электронные компоненты PlayStation 2.

Найдите ИК‑датчик на материнской плате. Затем с помощью пинцета аккуратно отсоедините синевато‑белую шлейфовую ленту, соединяющую ИК‑датчик с материнской платой.

Определите батарейку часов реального времени, затем с помощью пинцета отключите разъём от материнской платы.

Аккуратно приподнимите батарейку из отсека с помощью лопатки.

Найдите вентилятор на материнской плате PS2.

Пальцами или пинцетом оторвите наклейку, фиксирующую проводку вентилятора.

Отсоедините белый разъём, соединяющий красный и жёлтый провода между материнской платой и вентилятором, с помощью пинцета.

Найдите и выкрутите три винта 1,6 мм, расположенные у основания вентилятора.

Они находятся у изогнутого края вентилятора.

После снятия трёх винтов вы сможете извлечь вентилятор из PS2.

Найдите оптический привод на материнской плате.

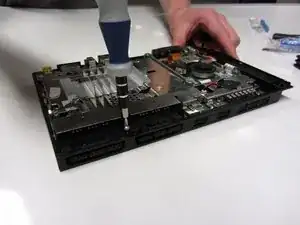

Выверните четыре винта 4,0 мм, крепящие оптический привод к материнской плате.

Найдите три шлейфа, подключённых к материнской плате.

Примечание: эти шлейфы различаются по размеру: один большой, один средней длины и один маленький.

С помощью пинцета аккуратно отсоедините все три шлейфа от разъёмов на материнской плате. Разблокируйте средний оранжевый шлейф, подняв чёрную защёлку с обеих сторон.

ВАЖНО: оранжевый шлейф приклеен к металлическому шасси. Аккуратно тяните шлейф вверх, чтобы не порвать его.

Осторожно приподнимите оптический привод и отведите его от материнской платы.

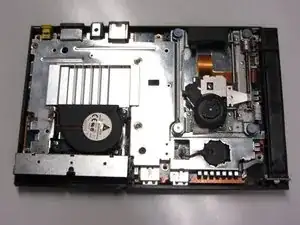

На этом изображении показаны электронные компоненты PS2. Теперь мы снимем верхний металлический кожух, расположенный над материнской платой.

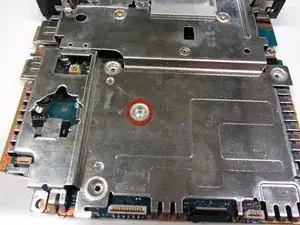

Найдите один винт 2,4 мм, крепящий металлический кожух к верхней части материнской платы, и выкрутите его крестовой отвёрткой.

Осторожно приподнимите металлическую крышку с материнской платы.

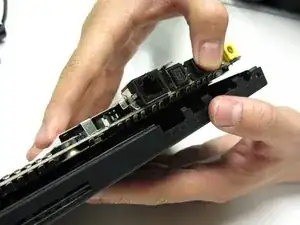

Затем выньте материнскую плату из пластиковой внешней оболочки.

У вас должно получиться три отдельные части: металлическая крышка, материнская плата и верхняя половина внешней оболочки PS2.

Переверните материнскую плату.

Найдите и отвинтите все пять винтов 1.6 мм, которые крепят металлическую пластину к материнской плате.

Обратите внимание, что четыре винта находятся с одной стороны и один — с другой.

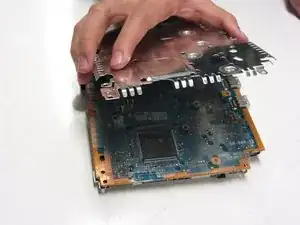

Осторожно поднимите металлические пластины с верхней и нижней частей материнской платы.

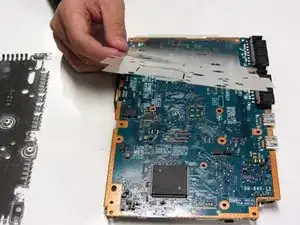

Снимите пластиковую пленку, зажатую между металлической пластиной и материнской платой.

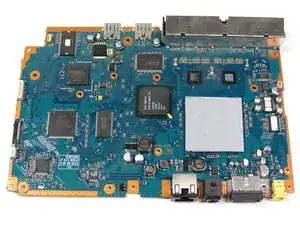

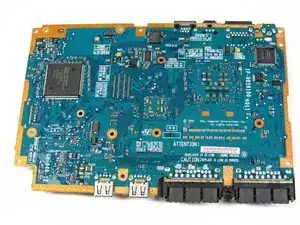

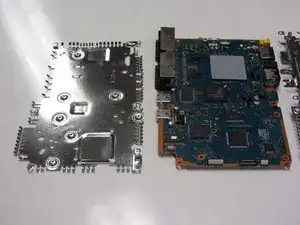

После того как вы отсоединили все остальные компоненты, это должно выглядеть как на изображении.
