Замена металлического корпуса PlayStation 2 Slimline SCPH-7500x

Выключите PlayStation 2 и аккуратно отключите её от источника питания. Также важно извлечь диск из консоли, прежде чем перевернуть её вниз верх.

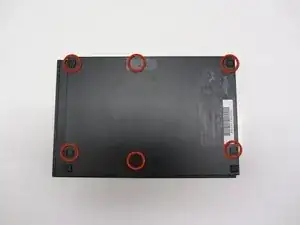

Найдите шесть ножек на дне PS2.

Пять из этих ножек находятся на виду, в то время как последняя ножка расположена под черным наклейкой на задней части устройства.

Некоторые версии консоли, такие как PAL версия, могут не иметь этой наклейки. В этом случае ножка или винт должны быть на виду.

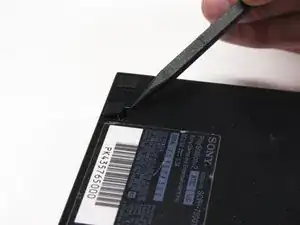

Снимите пять видимых ножек с нижней части устройства, используя лопатку.

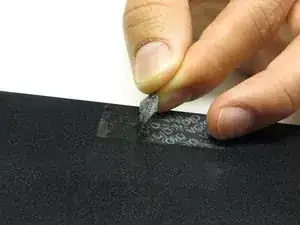

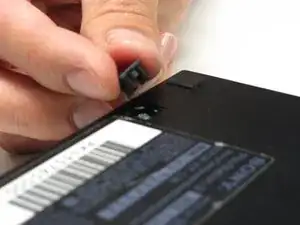

Снимите наклейку, а затем удалите 6-ю ножку.

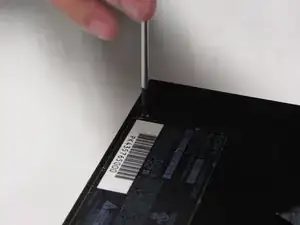

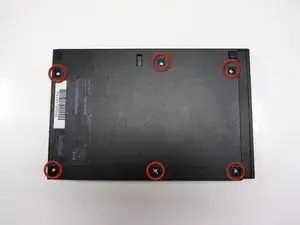

После того как все ножки были сняты, используйте отвертку Philips #1, чтобы удалить шесть винтов 4,0 мм с основания PS2.

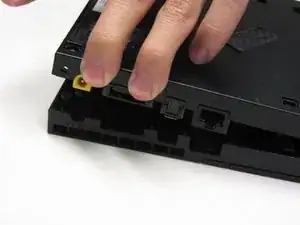

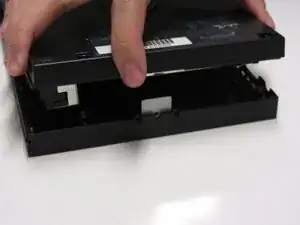

После того как все винты были сняты, отделите пластиковые крышки. Начните с поднятия стороны, где находятся кабель питания и порт Ethernet. Затем поднимите противоположную сторону, чтобы полностью отделить две стороны.

Вам может потребоваться немного усилий, чтобы detach крышки. Будьте осторожны, чтобы не сломать пластиковые крепежные штифты.

Если все сделано правильно, у вас должна быть полностью отсоединенная пластиковая задняя панель, открывающая электронные компоненты PlayStation 2.

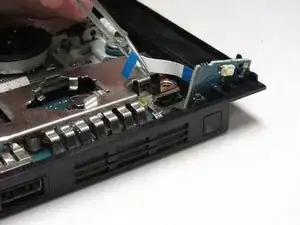

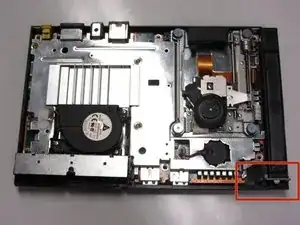

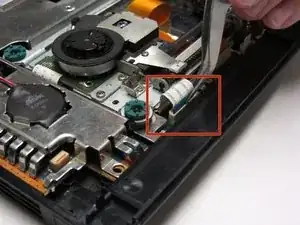

Найдите ИК-датчик на материнской плате. Затем используйте пинцет, чтобы аккуратно отсоединить синюю/белую ленту, которая соединяет ИК-датчик с материнской платой.

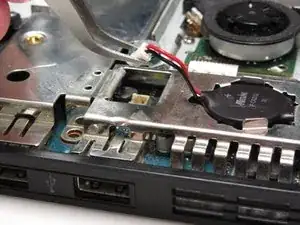

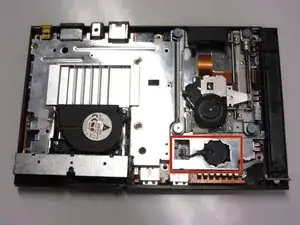

Определите часы батарею, затем используйте пинцет, чтобы отключить разъем от материнской платы.

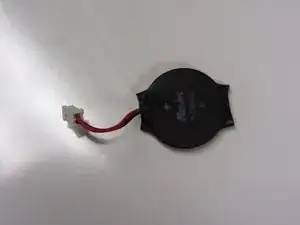

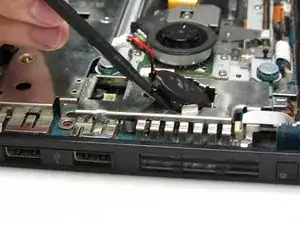

Осторожно поднимите батарею из отсека для батареи, используя лопатку.

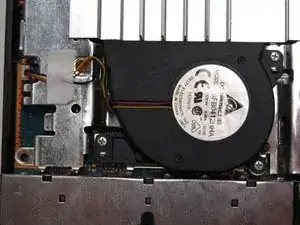

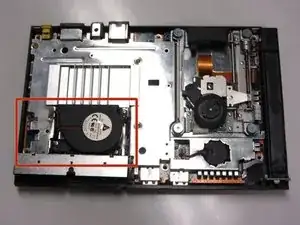

Найдите компонент вентилятора на материнской плате PS2.

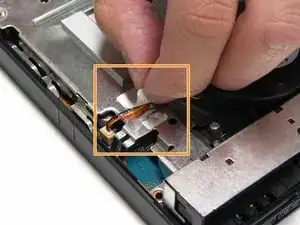

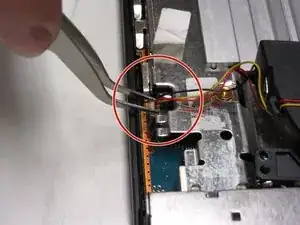

С помощью пальцев или пинцета снимите наклейку, которая удерживает провода вентилятора.

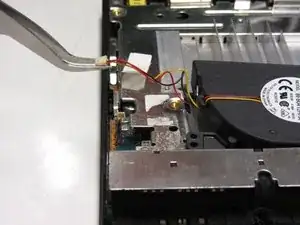

Отсоедините терминал (белое покрытие) красных и желтых проводов от материнской платы вентилятора с помощью пинцета.

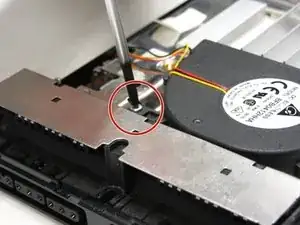

Найдите и открутите три винта 1,6 мм, которые расположены рядом с основанием вентилятора.

Они расположены на изогнутом крае вентилятора.

После того как вы удалите три винта, вы сможете удалить вентилятор из PS2.

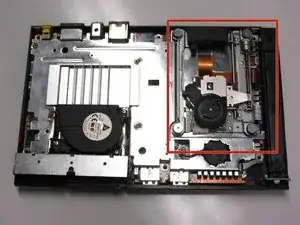

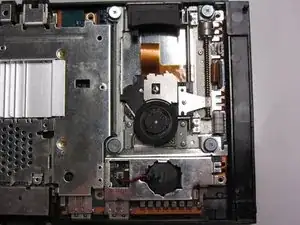

Найдите оптический привод на материнской плате.

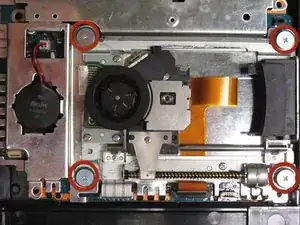

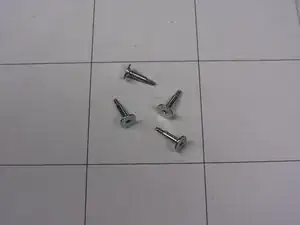

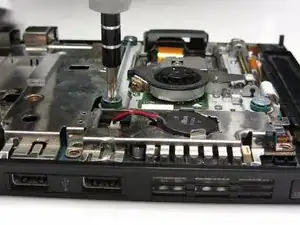

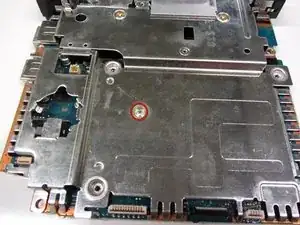

Открутите четыре винта 4,0 мм, которые крепят оптический привод к материнской плате.

Найдите три ленты, которые прикреплены к материнской плате.

Примечание: Эти ленты разного размера: одна большая, одна среднего размера и одна маленькая.

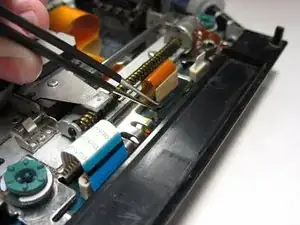

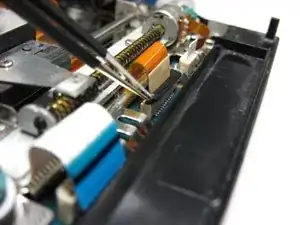

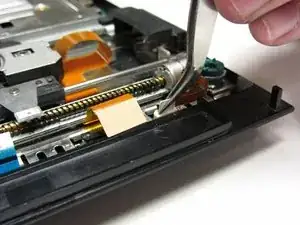

С помощью пинцета аккуратно отсоедините все три ленты от терминала материнской платы. Разблокируйте среднюю оранжевую ленту, чтобы поднять черную вкладку с обеих сторон.

ВАЖНО: Оранжевая лента приклеена к металлическому корпусу. Осторожно потяните ленту вверх, чтобы убедиться, что вы её не разорвете.

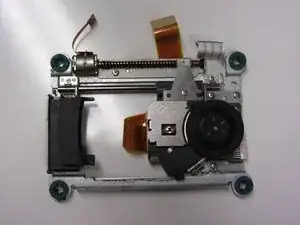

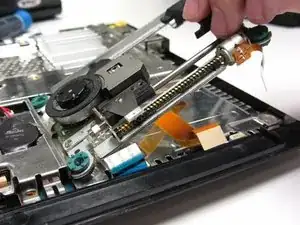

Осторожно поднимите оптический привод от материнской платы.

Найдите металлическую пластину, прикрепленную к задней части материнской платы.

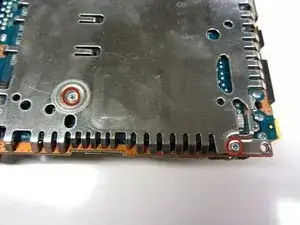

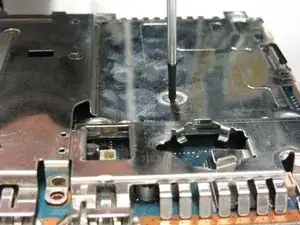

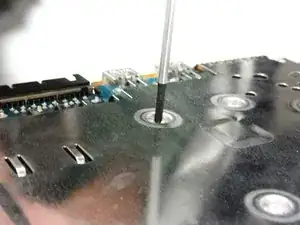

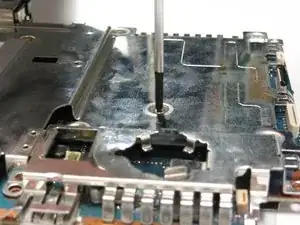

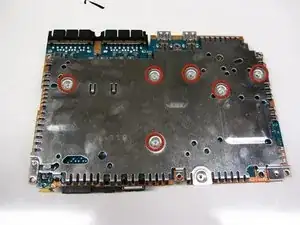

Найдите шесть винтов 1,6 мм, которые крепят металлическую пластину к материнской плате.

Удалите все шесть винтов 1.6mm, которые крепят металлическую пластину к материнской плате.

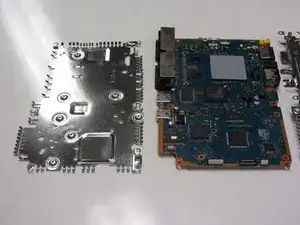

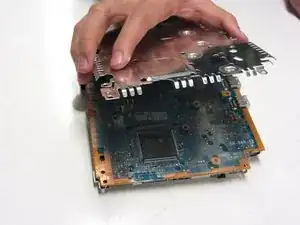

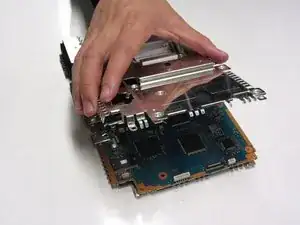

Осторожно поднимите металлические пластины с верхней и нижней стороны материнской платы.
