Замена направляющей датчика правого контроллера Joy‑Con для Nintendo Switch

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней стороне контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не выйдет из консоли.

Повторите ту же процедуру для другого Joy‑Con.

Отвинтите четыре винта длиной 6.3 мм, фиксирующие заднюю панель, используя отвёртку Y00.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.

Если вы сорвали шлиц одного из четырёх винтов Y00 длиной 6.3 мм, при удаче и аккуратности вы можете попробовать вынуть винт битой Y0. Обратите внимание, что в этом случае нужно приложить дополнительное усилие к отвёртке, чтобы бит захватила винт.

Если вам удастся удалить сорванный винт этим методом, пожалуйста, не используйте этот винт снова — замените его.

Используйте отвёртку JIS 00, чтобы удалить следующие винты, фиксирующие заднюю панель:

Один винт длиной 2.5 мм на верхнем торце устройства

Два винта длиной 2.5 мм на нижнем торце устройства

Чтобы предотвратить срывание шлицов на этих тугих винтах, прижимайте сильно вниз, работайте медленно и попробуйте другую отвёртку JIS 00, если винты не выкручиваются. Убедитесь, что отвёртка полностью вставлена.

В крайнем случае можно использовать крестовую отвёртку Phillips #000, но вы рискуете повредить или сорвать винты. Надавливайте на отвёртку и поворачивайте медленно. Часто помогает смена отвёртки, даже если они одного размера.

Используйте отвёртку JIS 00, чтобы удалить два центральных винта длиной 3.8 мм по бокам устройства (по одному с каждой стороны).

Используйте палец, чтобы откинуть подставку на задней стороне устройства.

Если в слот microSD установлена карта microSD, извлеките её сейчас, прежде чем переходить к следующему шагу.

Используйте отвёртку JIS 00, чтобы удалить винт 1.6 мм в гнезде подставки.

Закройте подставку.

Откройте крышку отсека для картриджей.

Крышка отсека для картриджей прилегает к другой половине пластикового корпуса, поэтому если она закрыта, вы не сможете полностью отвести заднюю панель.

Поднимите заднюю панель снизу устройства и снимите её.

Используйте отвёртку JIS 00, чтобы удалить винт 3.1 мм, фиксирующий считыватель карт microSD в устройстве.

Пальцами или пинцетом поднимите считыватель карт microSD прямо вверх из устройства, чтобы отключить и снять его.

При сборке убедитесь, что нажимной разъём под пенопластовой прокладкой плотно подключён к плате. Может помочь временное снятие пенопластовой прокладки перед повторной установкой считывателя карт.

Используйте отвёртку JIS 00, чтобы удалить шесть винтов 3 мм, фиксирующих защитную пластину к устройству.

Пальцами или пинцетом отогните кусочек пенопласта на верхнем торце устройства рядом с вентиляционным отверстием вентилятора.

Если пенопласт не отходит легко, не тяните сильно — он может порваться. Аккуратно поднимайте в разных местах, чтобы отогнуть пенопласт.

Подденьте лопаткой защитную пластину вдоль кромки устройства.

Подденьте и приподнимите защитную пластину, чтобы снять её с устройства.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору термопастой.

Толстый розовый термокомпаунд заполняет зазор между защитной пластиной и расположенным под ней медным радиатором. Это помогает предотвратить перегрев консоли Switch.

Вы можете повторно использовать розовый термокомпаунд, если будете осторожны. Содержите компаунд в чистоте и убедитесь, что при сборке он плотным контактом примыкает к радиатору и пластине.

Если его нужно заменить, обратитесь к нашему руководству по термопасте, чтобы удалить старый термокомпаунд и заменить его подходящим составом, например теплопастой или K5 Pro, при сборке устройства.

С помощью острого конца лопатки подденьте разъём батареи и вытащите его вертикально вверх из гнезда на материнской плате.

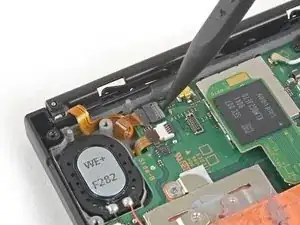

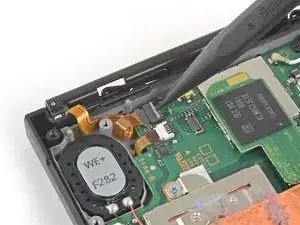

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы отогнуть маленькую откидную фиксирующую заслонку на ZIF-разъёме шлейфа данных направляющей Joy‑Con.

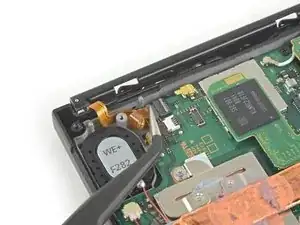

Пинцетом аккуратно вытащите шлейф данных направляющей Joy‑Con из его разъёма на материнской плате.

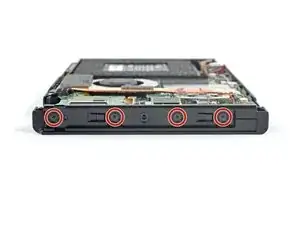

Отвинтите четыре винта длиной 3,7 мм, крепящие правую направляющую Joy‑Con к корпусу устройства, используя отвёртку JIS 000 или официальную отвёртку iFixit PH 000.

Эти винты затянуты с усилием и их трудно выкрутить. Чтобы избежать срыва шляпки, прилагайте сильное нажатие вниз, работайте медленно и попробуйте другую отвёртку, если винты не выкручиваются.

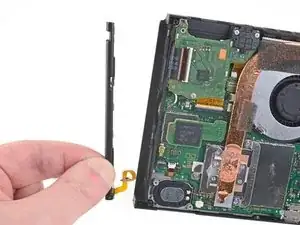

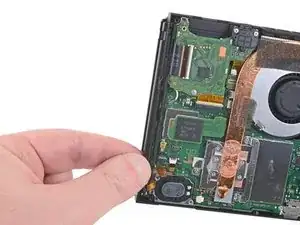

Снимите правую направляющую датчика Joy‑Con.

Следите, чтобы при снятии шлейф данных направляющей не зацепился за корпус устройства.
