Замена материнской платы GameSir G7 SE
Руководство по замене материнской платы GameSir G7 SE предназначено для пользователей, сталкивающихся со сложными эксплуатационными проблемами, возникающими из-за центральной схемы устройства. Такие проблемы могут варьироваться от неполадок с питанием до неотвечающих кнопок.
Перед началом ремонта отключите контроллер от всех источников питания и подготовьте инструменты, безопасные для ЭSD, чтобы предотвратить повреждение электронных компонентов. Из-за сложности этой задачи важно тщательно следовать каждому шагу, чтобы избежать дальнейших проблем.
Шаг 1
Снимите лицевую панель, поддевая ее вверх пластиковым инструментом для открытия.
Эта лицевая панель магнитная и легко снимается.
Шаг 2

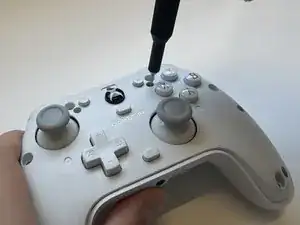

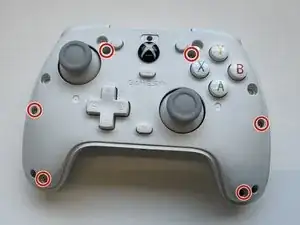

Используйте отвертку Torx T6, чтобы удалить шесть винтов длиной 9 мм с внутренней лицевой панели.
Шаг 3

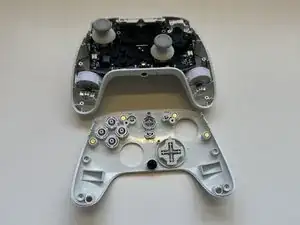

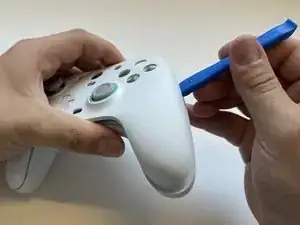

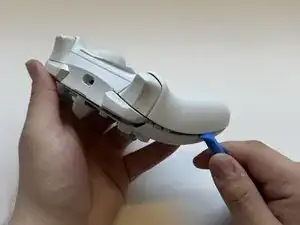

Используя пластиковый шпатель, удалите внутреннюю лицевую панель. Пройдитесь по всем краям, поддевая вниз, пока она не снимется.
Убедитесь, что контроллер держится вверх дном; в противном случае кнопки могут выпасть.
Шаг 4

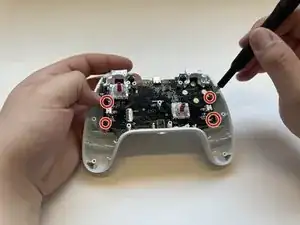

Используйте биту Phillips #0, чтобы удалить четыре винта длиной 9 мм, удерживающих материнскую плату на месте.
Шаг 5

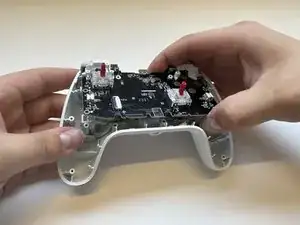

Поднимите плату прямо вверх, чтобы удалить материнскую плату и соединительные компоненты.
Будьте осторожны, чтобы не вытащить задние кнопки из корпуса задней панели.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
