Замена кнопок Eightarc Fusion
В этом руководстве показано, как снять кнопки с контроллера, чтобы пользователь мог заменить их на новые, очистить или настроить.
Используйте это руководство, если одна или несколько кнопок на вашем устройстве сломаны, не реагируют или грязные.
Предупреждение: Будьте осторожны при размещении джойстика лицом вниз на столе. Джойстик может треснуть, если опустить его слишком резко. Убедитесь, что вы осторожно перевернули устройство и положили его лицом вниз. Полезно поддерживать другую сторону устройства, чтобы распределить вес.
Предупреждение: Компоненты на кнопках (пластиковые язычки, провода, разъемы) очень хрупкие. Обращайтесь с ними осторожно, чтобы не сломать или не повредить.
Шаг 1
Из-за выступающего джойстика на верхней части контроллера убедитесь, что работаете на мягкой поверхности или приподнимите контроллер, чтобы избежать напряжения на джойстик.
Положите контроллер лицом вниз (кнопками и джойстиком вниз).
Используйте отвертку Phillips #1, чтобы удалить восемь винтов по 9,65 мм, расположенных на войлочной и металлической задней панели.
Не путайте четыре винта в резиновых ножках с восемью винтами в войлочном покрытии. Винты в ножках не нужно убирать.
Шаг 2
Откройте крышку отсека для хранения провода на правой стороне устройства.
Займитесь под панелью и надавите вверх на заднюю панель. Поднимите её и снимите с устройства.
Шаг 3
Снимите прозрачный резиновый кожух вокруг разъема провода, приподнимая кожух и перемещая его вверх по проводу.
Повторите для второго прозрачного резинового кожуха.
Шаг 4

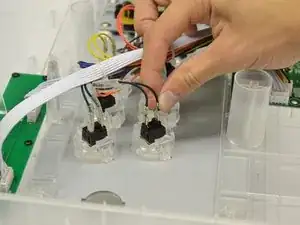

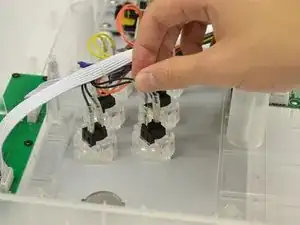

Осторожно схватите и приподнимите металлическую часть провода, чтобы удалить провод из разъема кнопки.
Небольшое движение из стороны в сторону может помочь удалить провод из разъема.
Убедитесь, что вы запоминаете, какие провода идут к каким местам кнопок.
Шаг 5

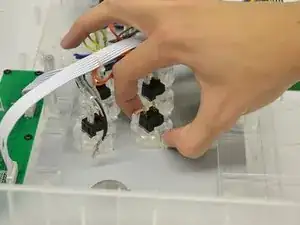

Осторожно нажмите на два пластиковых язычка с обеих сторон кожуха кнопки.
Пластиковые язычки на кнопках чрезвычайно хрупкие, обращайтесь с ними осторожно.

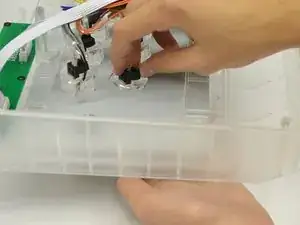

Немного нажмите кнопку вниз, чтобы она вышла из контроллера.
При сборке убедитесь, что язычки кнопки совпадают с отверстиями в корпусе при вставке кнопки обратно.
