Замена разъема для наушников Eightarc Fusion
Этот гид демонстрирует процесс удаления разъема для наушников из Eightarc Fusion.
Предупреждение: Будьте осторожны, размещая джойстик лицевой стороной вниз на столе. Джойстик может треснуть, если его слишком сильно положить. Убедитесь, что вы осторожно перевернули устройство и положили его лицевой стороной вниз. Полезно сбалансировать другую сторону устройства для равномерного распределения веса.
Шаг 1
Из-за выступающего джойстика на верхней части контроллера убедитесь, что вы работаете на мягкой поверхности или приподняли контроллер, чтобы избежать нагружения джойстика.
Положите контроллер лицевой стороной вниз (кнопки и джойстик вниз).

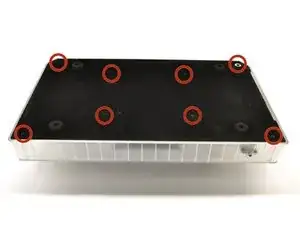

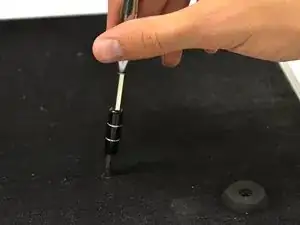

Используйте отвертку Philips #1, чтобы удалить восемь винтов 9.65 мм, расположенных на фетровой и металлической задней панели.
Не путайте четыре винта в резиновых ножках с восемью винтами в фетре. Винты в ножках не нужно удалять.
Шаг 2
Откройте дверцу для отсека хранения кабеля на правой стороне устройства.
Подденьте панель и поднимите заднюю панель вверх. Снимите ее с устройства.
Шаг 3

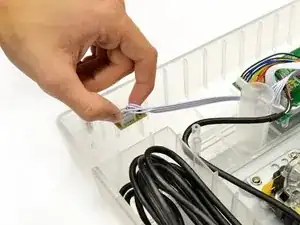

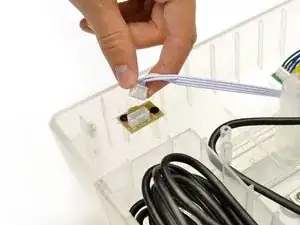

Схватите белую вилку, соединяющую провода с разъемом для наушников, и аккуратно потяните вверх.
Шаг 4

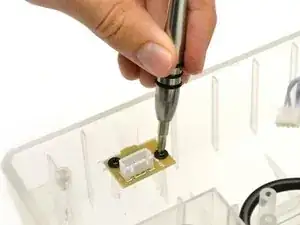

Используя отвертку Philips #1, удалите два винта с потайной головкой с разъема для наушников.
Шаг 5

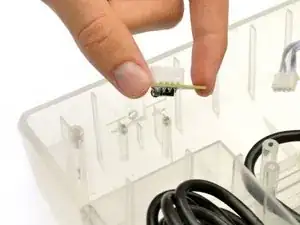

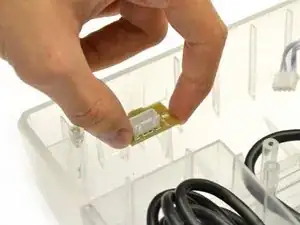

Аккуратно покачивайте разъем для наушников влево и вправо, тяните его к себе, пока он не выйдет из отверстия в корпусе.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
