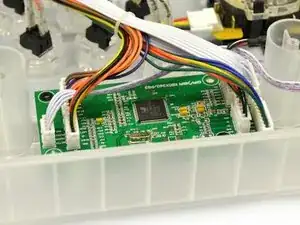

Замена логической платы Eightarc Fusion
Шаг 1
Из-за выступающего джойстика на верхней части контроллера убедитесь, что работаете на мягкой поверхности или приподняли контроллер, чтобы избежать нагрузки на джойстик.
Поместите контроллер лицом вниз (кнопками и джойстиком вниз).

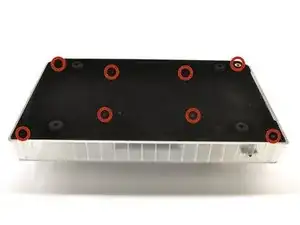

Используйте крестовую отвертку #1, чтобы удалить восемь винтов 9.65 мм, расположенных на войлочной и металлической задней панели.
Не путайте четыре винта в резиновых ножках с восемью винтами в войлоке. Винты в ножках не нужно снимать.
Шаг 2

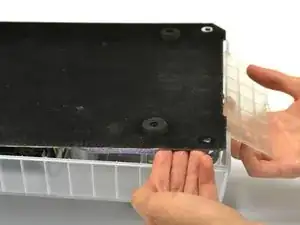

Откройте дверцу отсека для хранения кабеля с правой стороны устройства.
Зайдите под панель и поднимите заднюю панель вверх. Поднимите её и снимите с устройства.
Шаг 3
Убедитесь, что не сгибаете логическую плату при снятии ленточных кабелей.

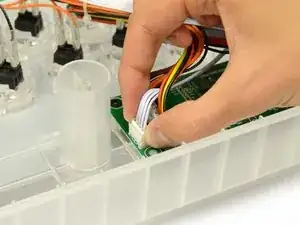

По одному снимите семь кабельных разъемов, подключенных к логической плате, удерживая каждый белый штекер и аккуратно тяните вверх.
Шаг 4

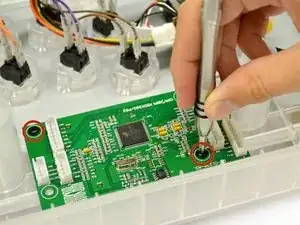

Используйте крестовую отвертку #1, чтобы удалить два винта с головкой шайбы 7.15 мм с логической платы.
Шаг 5

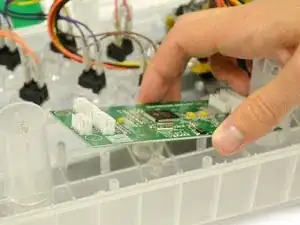

Аккуратно поднимите логическую плату, чтобы снять её с устройства.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
