Замена вибромотора (rumblepad) GameSir K1 Kaleid

Удалите семь винтов 1 мм с задней стороны контроллера с помощью отвертки Torx TR6.

Под заводской наклейкой может скрываться винт.

Держите контроллер обеими руками, передняя панель направлена вниз.

Поднимите заднюю панель.

Обычно она легко отходит. Если есть сопротивление, проверьте, не пропущен ли винт на задней панели.

Держите контроллер, захватите резиновую крышку джойстика и потяните вверх.

Будет сопротивление; тяните крепко.

Повторите для второй крышки джойстика.

Удалите два винта 1 мм по обе стороны от кнопки питания с помощью отвертки Torx TR6.

Снимите кнопку питания и бамперы.

Удалите четыре винта 1 мм на дочерней плате с помощью отвертки Torx TR6.

Винты находятся над и под крестовиной D-pad, а также слева и к юго-востоку от площадки X, Y, A, B.

Осторожно потяните дочернюю плату вверх от передней центральной части и откройте её как петлю влево, обнажив шлейф.

Используйте инструмент iFixit для вскрытия или пинцет, чтобы поднять чёрный зажим, удерживающий шлейф. Совместите инструмент с шлейфом, аккуратно подденьте под зажим и затем отожмите его вверх.

Шлейф можно извлечь либо из дочерней платы, либо из материнской платы внизу.

Замените эту дочернюю плату, чтобы восстановить функцию D-pad.

Пальцами аккуратно захватите верх одной из силиконовых светодиодных полос и начните снимать её из пластиковых держателей, чтобы обнажить винты под ней.

Светодиодную полосу можно осторожно снять вместе с чёрными торцевыми крышками, расположенными внизу.

Используйте лопатку или пальцы, чтобы аккуратно отжать торцевые крышки.

Удалите пять винтов, после чего снимутся прозрачные направляющие. Отложите винты и направляющие в сторону.

Вставьте инструмент для вскрытия в центр, между материнской платой и корпусом, и поднимите. Это приподнимет материнскую плату с штифтов.

Материнская плата может застрять на штифтах, если её не поднимать ровно от корпуса.

Когда плата будет поднята выше кромки корпуса, используйте пальцы, чтобы вытянуть её полностью.

Замените материнскую плату, чтобы вернуть работоспособность джойстиков.

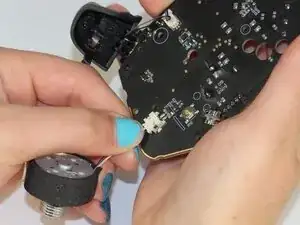

Аккуратно зажмите провода прямо под белым разъёмом.

Поместите ноготь на провода у верхней части белого пластикового разъёма, чтобы минимизировать нагрузку на разъём.

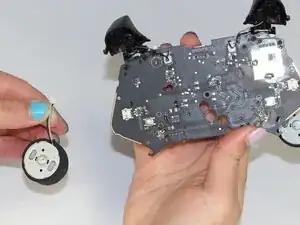

Вибромотор отключится при небольшом усилии. Повторите с другой стороны, чтобы заменить оба вибромотора.
