Замена бамперов GameSir Nova 2 Lite
Если бамперы контроллера GameSir Nova 2 Lite не реагируют, залипают или повреждены, это руководство поможет вам заменить их и восстановить полную работоспособность. Со временем бамперы могут изнашиваться из‑за частого использования, падений или повреждения внутренних компонентов.
Перед началом убедитесь, что контроллер выключен и отключен от любых устройств, чтобы избежать случайных разрядов или повреждений во время ремонта.
Шаг 1
Прежде чем разбирать контроллер, убедитесь, что он выключен — удерживайте кнопку питания в течение 15 секунд, пока индикатор не перестанет мигать.
Используйте крестовую отвертку Phillips №0, чтобы выкрутить четыре винта 8,5 мм с нижней части корпуса контроллера.
Шаг 2
Вставьте инструмент для открывания между двумя половинами и разомкните корпус контроллера.
Вы почувствуете несколько внутренних защелок, называемых защелками «snap-fit».
Отсоединяйте их, проводя инструментом по шву корпуса, оказывая постоянное давление.
Когда почувствуете защёлку, приложите больше усилия, пока не услышите щелчок.
Повторяйте процесс, пока все защёлки не будут отсоединены.
Разделите верхнюю и нижнюю части корпуса контроллера.
Шаг 3
Отложите нижнюю половину оболочки в сторону.
Разместите контроллер так, чтобы была видна плата.
Используйте острый конец лопатки, чтобы поочерёдно нажимать на стороны разъёма батареи и «вывести» его из гнезда.
Если это не помогает, используйте пинцет, чтобы крепко захватить стороны разъёма и тянуть строго от платы. Держите пинцет ближе к разъёму для лучшего захвата.
Шаг 4
Если батарея кажется раздутой, следуйте по этой ссылке.
Батарея закреплена двусторонним скотчем.
Используйте лопатку, чтобы ослабить ленту, фиксирующую батарею.
Удалите батарею из контроллера.
Шаг 5

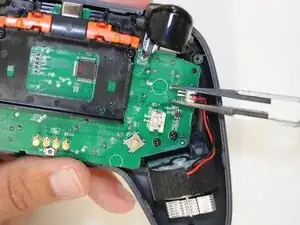

Нажимайте поочерёдно на стороны JST‑разъёма, чтобы освободить его из гнезда на плате.
Если это не помогает, используйте пинцет, чтобы крепко захватить стороны разъёма и тянуть строго от платы. Держите пинцет ближе к разъёму для лучшего захвата.
Шаг 6

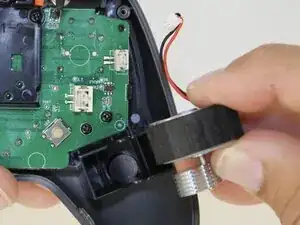

Вытяните моторчик из его гнезда.
Повторите те же действия для второго моторчика вибрации.
Шаг 7

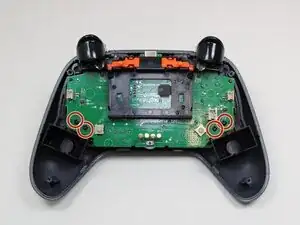

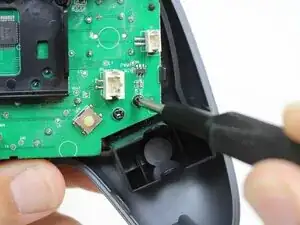

Используйте крестовую отвертку Phillips №0, чтобы выкрутить четыре винта 5,5 мм с основной платы.

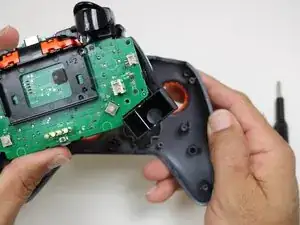

Снимите материнскую плату и рамку с внешнего корпуса.
Шаг 8

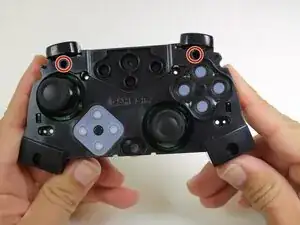

Используйте крестовую отвертку Phillips №0, чтобы выкрутить два винта 5,5 мм из корпуса.

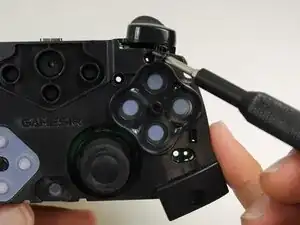

Используйте инструмент для открывания, чтобы отделить материнскую плату от корпуса.
Шаг 9

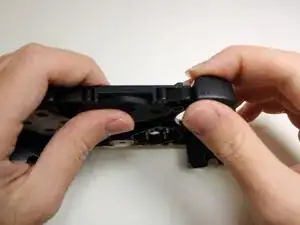

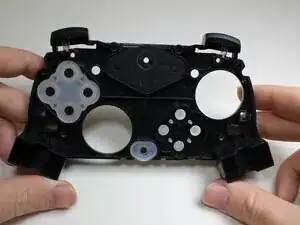

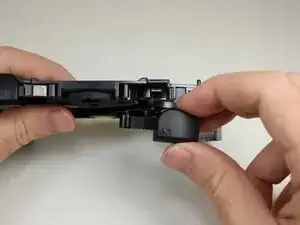

Положив верхнюю часть бамперов вниз, аккуратно потяните каждый из корпуса.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Сдавайте электронные отходы в переработку, сертифицированную по стандарту R2 или e‑Stewards.
Перевод руководства с ifixit.com
