Замена материнской платы контроллера GameSir K1 Kaleid
Это руководство содержит подробные пошаговые инструкции по доступу к материнской плате для замены джойстиков проводного контроллера GameSir K1 Kaleid. Джойстики используются для двумерного ввода, позволяя игрокам управлять перемещением персонажа, углами камеры и другими действиями в игре. После интенсивного использования они начинают работать некорректно, например, заставлять персонажа или курсор двигаться неожиданно или неконтролируемо. Это руководство также поможет заменить резиновые накладки джойстиков.
Шаг 1

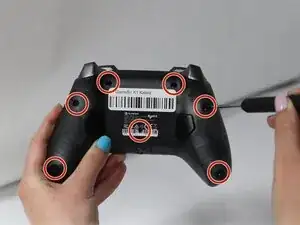

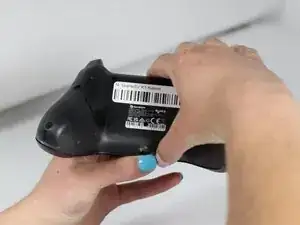

Удалите семь винтов 1 мм с задней стороны контроллера с помощью отвертки Torx TR6.
Под заводской наклейкой может скрываться винт.
Шаг 2

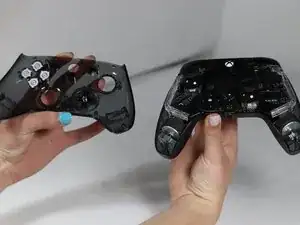

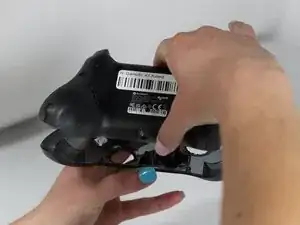

Держите контроллер обеими руками, фронтальная панель направлена вниз.
Поднимите заднюю панель.
Она должна легко отойти. Если есть сопротивление, проверьте, не пропущен ли винт на задней панели.
Шаг 3

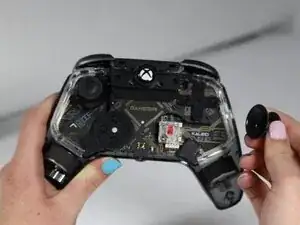

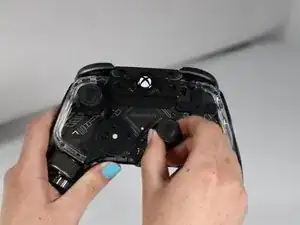

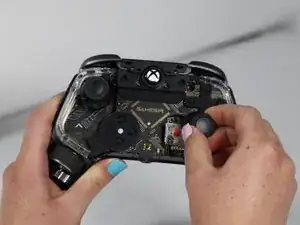

Держите контроллер, возьмитесь за резиновую накладку джойстика и потяните вверх.
Будет сопротивление; тяните уверенно.
Повторите для второй накладки джойстика.
Шаг 4

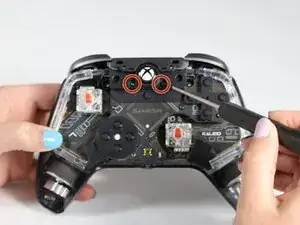

Снимите по два винта 1 мм с каждой стороны кнопки питания с помощью отвертки Torx TR6.
Шаг 5

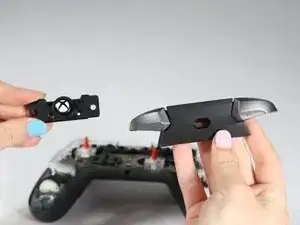

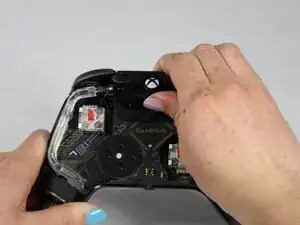

Снимите кнопку питания и бампера.
Шаг 6

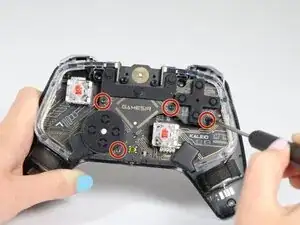

Удалите четыре винта 1 мм на дочерней плате с помощью отвертки Torx TR6.
Винты расположены выше и ниже крестовины (D-pad), а также слева и к юго-востоку от площадки X, Y, A, B.
Шаг 7

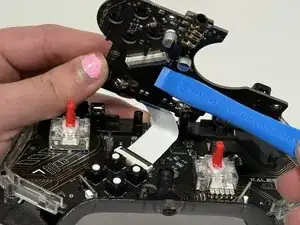

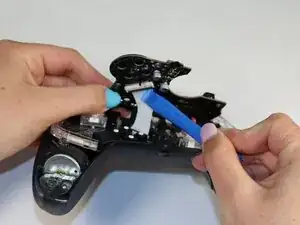

Осторожно приподнимите дочернюю плату спереди по центру и откройте её как петлю влево, обнажая ленточный кабель.
Используйте монтажный инструмент iFixit или пинцет, чтобы поднять чёрный зажим, удерживающий ленту. Совместите инструмент с лентой, аккуратно подведите под зажим и затем отожмите его вверх.
Ленту можно отсоединить либо от дочерней платы, либо от материнской платы ниже.
Замените эту дочернюю плату, чтобы восстановить работу крестовины.
Шаг 8

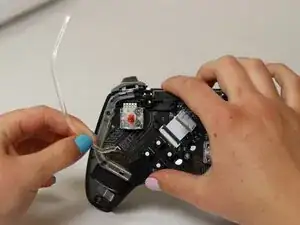

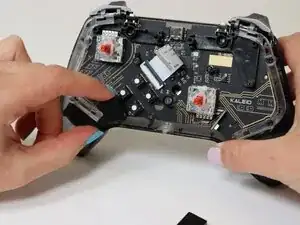

Пальцами аккуратно захватите верх одного из силиконовых светодиодных шлейфов и начните снимать его из пластиковых держателей, чтобы обнажить расположенные под ним винты.
Светодиодный шлейф можно осторожно снять вместе с чёрными торцевыми накладками, расположенными внизу.
Используйте лопатку или пальцы, чтобы аккуратно отжать торцевые накладки.
Шаг 9

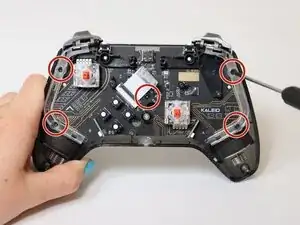

Удалите пять винтов — это освободит прозрачные направляющие. Отложите винты и направляющие в сторону.
Шаг 10

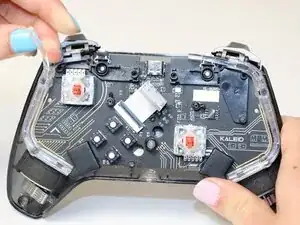

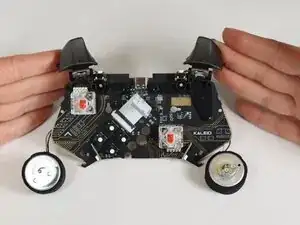

Вставьте монтажный инструмент между материнской платой и корпусом через центр и приподнимите. Это поднимет материнскую плату с штифтов.
Материнская плата может застрять на штифтах, если её не вытаскивать ровно из корпуса.
Когда плата будет поднята выше края корпуса контроллера, доберите оставшееся расстояние пальцами.
Замените материнскую плату, чтобы вернуть работоспособность джойстиков.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
