Замена джойстика Eightarc Fusion

Из‑за выступающего джойстика на верхней части контроллера убедитесь, что вы работаете на мягкой поверхности или подперли контроллер, чтобы избежать нагрузки на джойстик.

Поместите контроллер лицевой стороной вниз (кнопки и джойстик вниз).

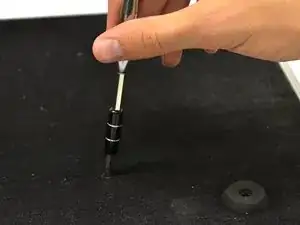

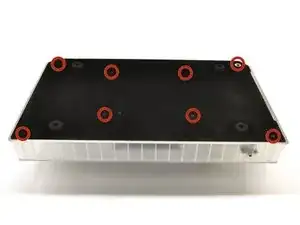

Используйте крестовую отвертку Phillips #1, чтобы выкрутить восемь винтов длиной 9,65 мм, расположенных на войлочной и металлической задней панели.

Не путайте четыре винта в резиновых ножках с восемью винтами в войлоке. Винты в ножках удалять не нужно.

Откройте крышку отсека для хранения кабеля на правой стороне устройства.

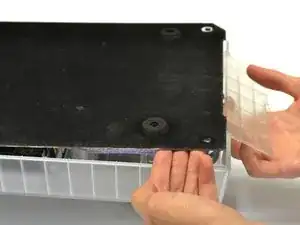

Просуньте руку под панель и аккуратно нажмите вверх на заднюю панель. Поднимите её и снимите с устройства.

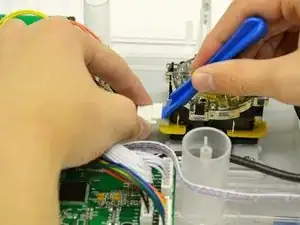

Используйте большой пластиковый инструмент для вскрытия, чтобы чуть приподнять защёлку на белом 5‑контактном разъёме и снять напряжение при вытягивании разъёма.

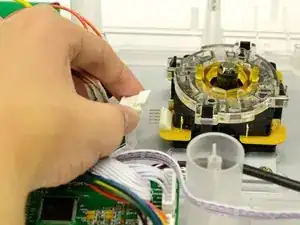

Отсоедините белый разъём от узла микропереключателя.

Вставьте плоскую отвертку #4 в вал джойстика и захватите шаровую насадку другой рукой.

Поверните плоскую отвертку против часовой стрелки на четверть оборота, при этом плотно удерживая шаровую насадку.

Теперь шаровую насадку можно достаточно ослабить, чтобы открутить вручную.

Отложите в сторону крышку вала, пылезащитный чехол и шаровую насадку.

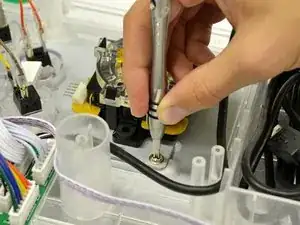

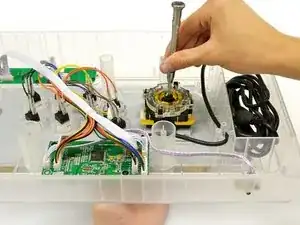

Выкрутите четыре винта длиной 8,35 мм с монтажной пластины джойстика с помощью крестовой отвертки Phillips #2.

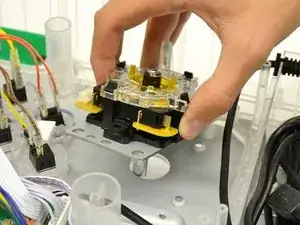

Снимите узел джойстика с контроллера.

Поместите узел джойстика на твёрдую ровную поверхность.

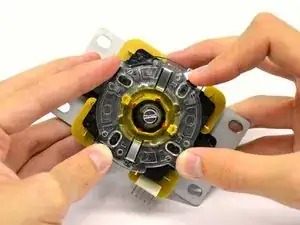

Аккуратно нажмите на четыре чёрные защёлки по каждой стороне узла.

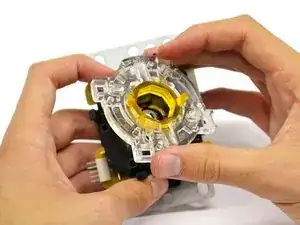

Удерживая защёлки нажатым, поднимите прозрачную ограничительную пластину из узла.

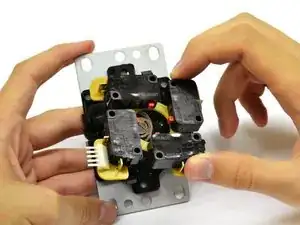

Снимите корпус переключателя с узла, поднимая его строго вверх.

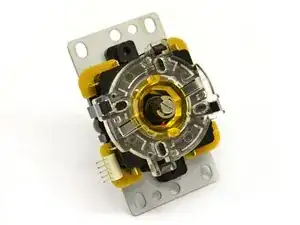

Узел джойстика теперь готов к замене или чистке.
