Замена USB-кабеля Eightarc Fusion
Используйте данное руководство, если USB-кабель больше не работает.
Предупреждение: Будьте осторожны при укладке джойстика лицевой стороной вниз на стол. Джойстик может треснуть, если положить его слишком резко. Убедитесь, что вы аккуратно переворачиваете устройство и кладёте его лицевой стороной вниз. Полезно придерживать противоположную сторону устройства, чтобы равномерно распределить вес.
Шаг 1
Из-за выступающего джойстика на верхней части контроллера убедитесь, что вы работаете на мягкой поверхности или установили контроллер под углом, чтобы избежать нагрузки на джойстик.
Положите контроллер лицевой стороной вниз (кнопками и джойстиком вниз).

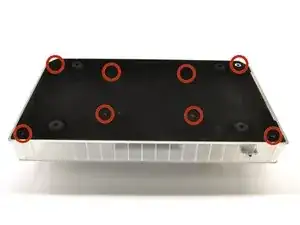

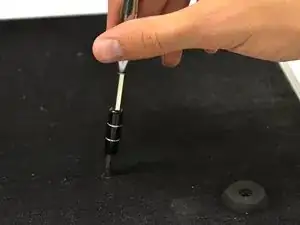

Используйте отвёртку Phillips Head #1, чтобы вывернуть восемь винтов длиной 9,65 мм, расположенных на фетровой ткани и металлической задней пластине.
Не перепутайте четыре винта в резиновых ножках с восемью винтами во флисе. Винты в ножках удалять не нужно.
Шаг 2
Откройте дверцу отсека для хранения шнура с правой стороны устройства.

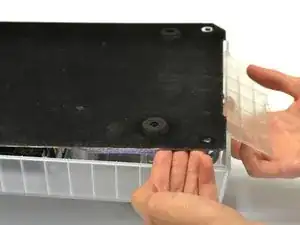

Заведите руку под панель и подтолкните заднюю панель вверх. Поднимите её и снимите с устройства.
Шаг 3
Когда защёлка открыта, аккуратно согните крышку и слегка потяните, чтобы вытащить штырьки из разъёма.
Будьте аккуратны, чтобы не сломать пластиковую крышку пополам.
Шаг 4

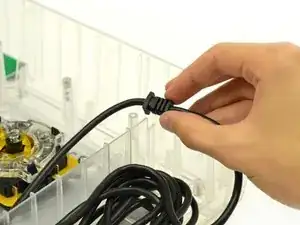

Выдвиньте USB-кабель вверх из пластикового кожуха.
Шаг 5

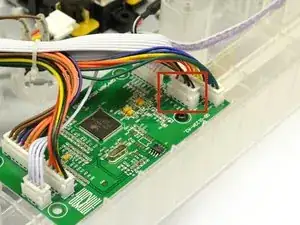

USB-кабель подключён к плате логики через пластиковый разъём с пятью проводами.

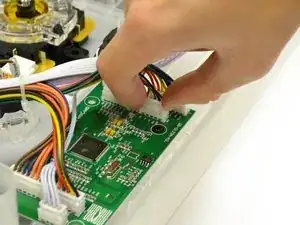

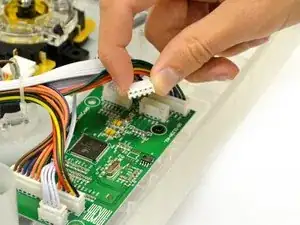

Аккуратно потяните вверх и пошевелите белый пластиковый конец, прикреплённый к проводам, чтобы отсоединить его от материнской платы.
Верхняя белая крышка снимается с соответствующей части на плате. Не снимайте нижнюю часть белого разъёма с платы.
Удалите USB-кабель из устройства.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
