Замена кабеля проводного контроллера PDP Afterglow для Xbox 360
Поскольку для замены кабеля требуется паяльник, существует риск ожога или повреждения логической платы контроллера.
Шаг 1
Ослабьте семь винтов Phillips #0 длиной 11 мм, расположенных на задней панели контроллера.
Шаг 2
Используя пластиковую вскрывающую лопатку, отогните заднюю крышку от передней части.
Крышки должны разъединиться и без использования лопатки, но в некоторых случаях она может понадобиться.
Шаг 3

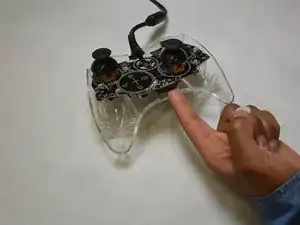

Снимите верхнюю крышку и положите её рядом с нижней.
Шаг 4
Удалите логическую плату, подняв её и вытянув наружу.
Шаг 5

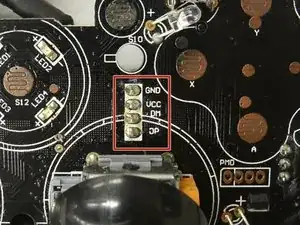

Кабель подключается к логической плате через белый разъём. Над правым джойстиком расположены четыре контактные площадки для пайки, обозначенные GND, VCC, DM и DP.
Шаг 6
Паяльник очень горячий и может нанести вред Вам или устройству при неправильном использовании.
Отпаяйте четыре контакта.
Шаг 7
Используя новый кабель, припаяйте белый разъём к логической плате. Убедитесь, что кабели направлены внутрь логической платы.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
