Замена светодиодов контроллера PDP Afterglow Wired Xbox 360
Этот гид научит вас использовать технику пайки для удаления нужного светодиода с логической платы и замены его на новый светодиод. Будьте осторожны при пайке, так как есть риск повредить контроллер.
Шаг 1
Ослабьте семь винтов Philips #0 размером 11 мм, расположенных на задней стороне контроллера.
Шаг 2
С помощью пластикового инструмента для открытия подденьте заднюю крышку от передней.
Крышки должны разделяться без использования пластикового инструмента, но в некоторых случаях вам может понадобиться его использовать.
Шаг 3
Снимите верхнюю крышку с нижней и положите рядом.
Шаг 4

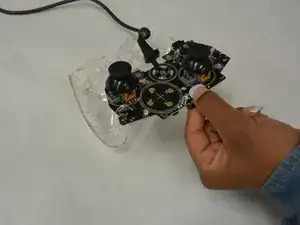

Уберите логическую плату из корпуса контроллера, подняв и потянув ее наружу.
Шаг 5

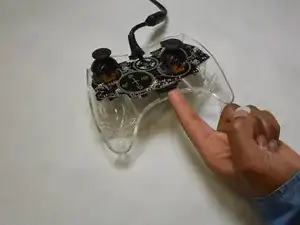

Найдите светодиод(ы), которые необходимо заменить.
После того как светодиод будет найден, переверните логическую плату на другую сторону и найдите контакты, связанные со светодиодом, который нужно заменить.
Шаг 6

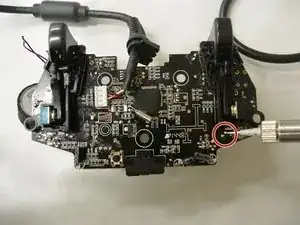

Отпаяйте светодиод от логической платы.
Паяльник очень горячий и может причинить вам вред или повредить устройство при неправильном использовании.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
