Замена вибромоторов проводного контроллера Xbox 360 PDP Afterglow
Внимание: Этот гид включает в себя использование паяльника и может повредить ваш контроллер или ваши руки, если не использовать его правильно.
Шаг 1

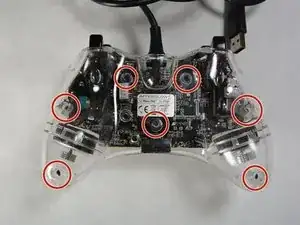

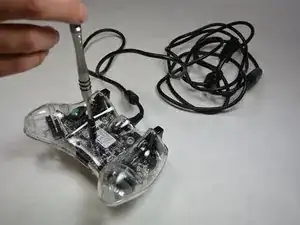

Ослабьте семь винтов Phillips #0 длиной 11 мм, расположенных на задней стороне контроллера.
Шаг 2

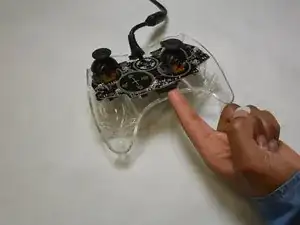

Используя пластиковый инструмент для открытия, подденьте заднюю крышку от передней.
Крышки должны отделиться без необходимости использования пластикового инструмента, но в некоторых случаях может потребоваться его использование.
Шаг 3

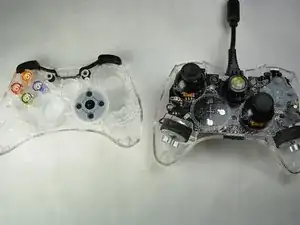

Снимите верхнюю крышку с нижней и положите их рядом друг с другом.
Шаг 4

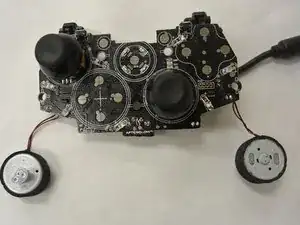

Поднимите плату и снимите вибромоторы с основания контроллера.
Шаг 5
Вибромоторы находятся в нижних правом и левом углах контроллера.
Найдите, где подключены провод питания (красный) и провод заземления (черный) к плате. Провод питания (красный) должен быть слева, а черный (заземление) — справа.
Шаг 6
Паяльник очень горячий и может причинить вред вам или устройству при неправильном использовании.

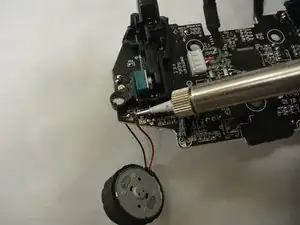

Возьмите паяльник после его разогрева и поместите его в место соединения провода заземления (черный) с платой.
Позвольте ему нагреться и удалите немного припоя с помощью вакуума для паяния.
Сделайте то же самое с проводом питания (красный).
Шаг 7

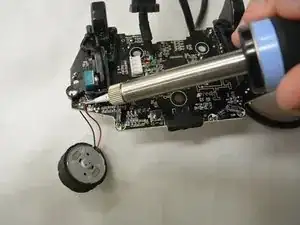

Теперь возьмите новый вибромотор и поместите провод питания (красный) в правое отверстие, где находится знак (+).
Возьмите немного припоя и закройте отверстие так, чтобы припой полностью покрывал отверстие с (+).
Сделайте то же самое для провода заземления.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
