Разборка/сборка контроллера Nintendo Wii Remote и аксессуара Wii Nunchuk

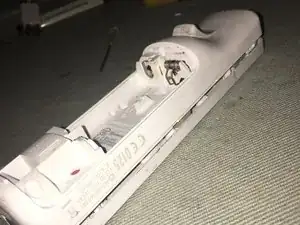

Снимите крышку батарейного отсека с пульта и извлеките батареи.

Открутите четыре видимых винта с трёхточечной головкой Y1 на пульте.

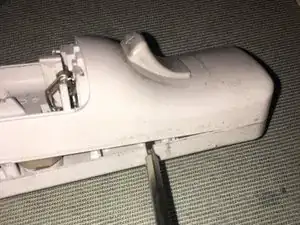

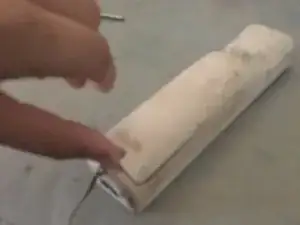

Используйте лопатку, чтобы аккуратно отжать белые защёлки возле верхней части контроллера.

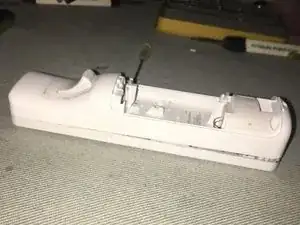

Когда вы откроете пульт, две половины корпуса должны разъединиться.

Высока вероятность, что некоторые пластиковые защёлки могут отломаться в процессе, но пульт всё равно можно будет собрать позже без них.

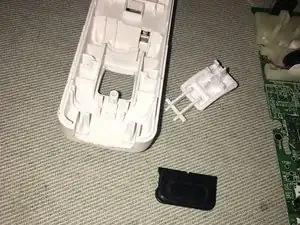

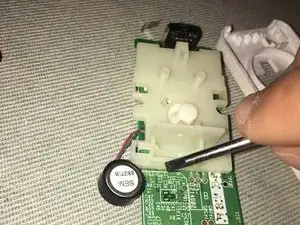

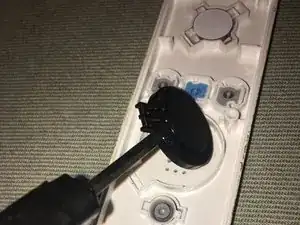

Используйте лопатку или пальцы, чтобы снять динамик из пульта.

Не прокалывайте динамик! Хотя это не сразу сломает его, качество звука пульта Wii ухудшится при проколе.

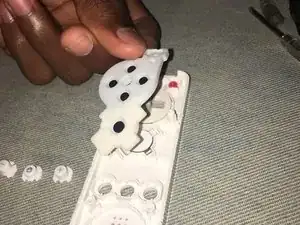

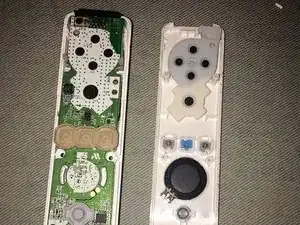

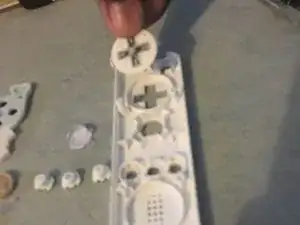

Просто снимите остальные кнопки и контактные резиновые накладки кнопок.

Храните кнопки организованно и рядом, они очень маленькие и легко могут потеряться.

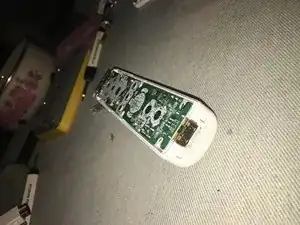

Вернитесь к стороне пульта с платой.

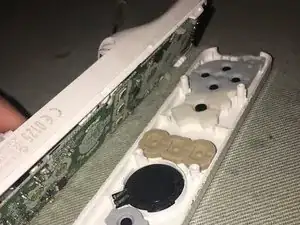

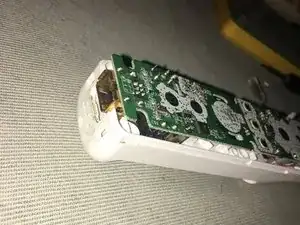

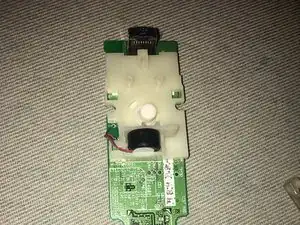

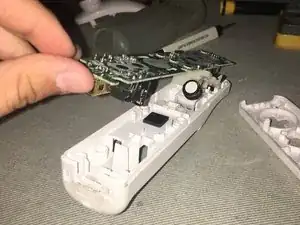

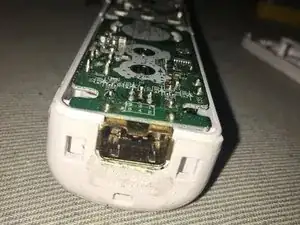

Аккуратно поднимите и извлеките её из основания.

Будьте осторожны при извлечении платы, чтобы не оторвать провода от мотора вибрации.

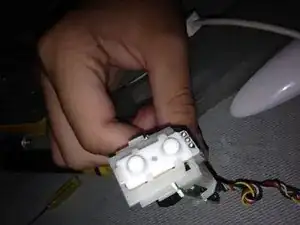

Выньте ИК-датчик/экран.

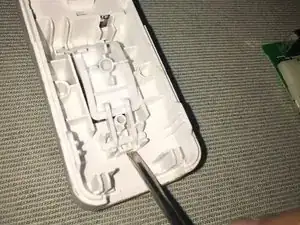

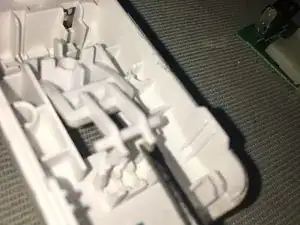

Найдите белые защёлки, обращённые в сторону, где был ИК-датчик.

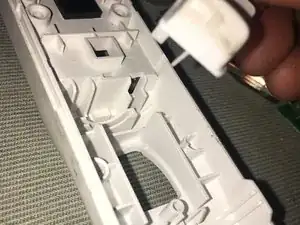

Подденьте инструментом одну защёлку и поднимите, пока обе защёлки не выйдут из гнезда, чтобы вынуть кнопку B.

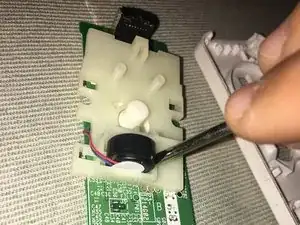

Подложите инструмент под мотор вибрации. Аккуратно поднимите и извлеките его из пластикового корпуса.

Будьте осторожны при извлечении мотора вибрации, чтобы провода не порвались.

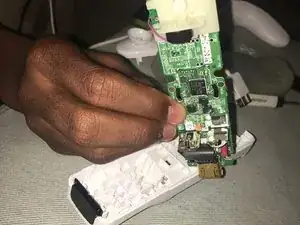

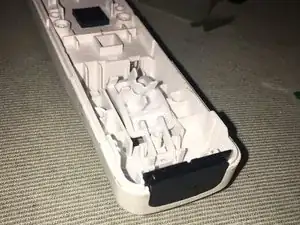

Чтобы снять пластиковый корпус, найдите две белые защёлки. Используйте большие пальцы, чтобы аккуратно раздвинуть их, и снимите пластиковый корпус с платы.

Снимите резиновую кнопку с пластикового корпуса.

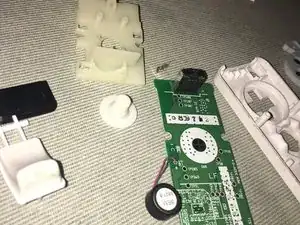

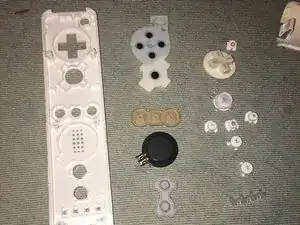

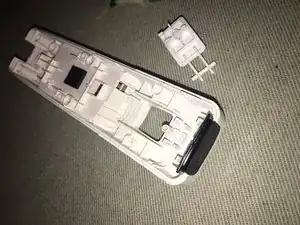

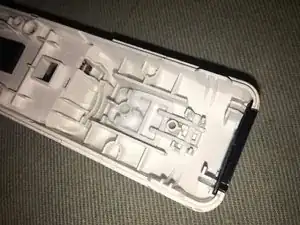

Все части пульта Wii теперь разобраны.

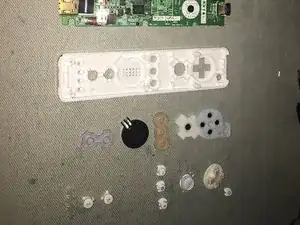

Проверьте фотографии слева, чтобы убедиться, что у вас есть все детали.

Теперь пульт Wii будет собираться обратно.

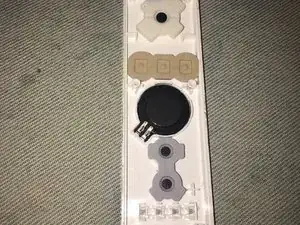

Верните кнопки на их исходные места, затем разместите соответствующие контактные резиновые накладки поверх кнопок.

Поместите резиновую контактную накладку для кнопки B на пластиковый корпус.

Совместите две белые защёлки с двумя вырезами на сторонах и вставьте пластиковый корпус на плату.

Установите мотор вибрации обратно в его исходное положение.

Убедитесь, что вы устанавливаете белый пластиковый корпус на правильную сторону платы, как показано в Шаге 8.

Верните ИК-датчик/экран на его место и вставьте обратно.

Убедитесь, что датчик направлен в правильную сторону.

Установите кнопку B на её место и нажмите на две белые защёлки до щелчка.

Положите плату поверх задней половины пульта и аккуратно надавите, пока плата не выровняется с верхним краем пульта Wii.

Убедитесь, что мотор вибрации направлен вниз при установке на место.

Разместите нижнюю половину пульта так, чтобы сторона с платой была направлена вниз, навстречу верхней половине пульта с контактными резиновыми накладками, направленными вверх.

Совместите стороны и сожмите до щелчка всех защёлок.

Затяните все четыре винта с трёхточечной головкой Y1.

На дне пульта есть два небольших винта Y1 с три-лопастной головкой, которые необходимо ослабить.

После удаления винтов можно снять верхнюю половину корпуса.

Для этой операции можно использовать инструмент для вскрытия, например пластиковую лопатку iFixit.

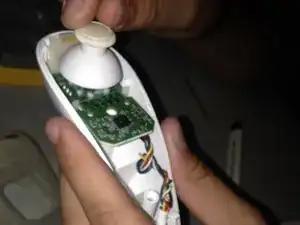

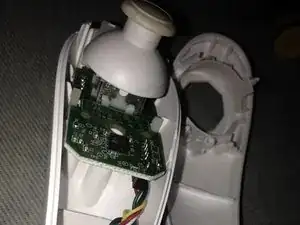

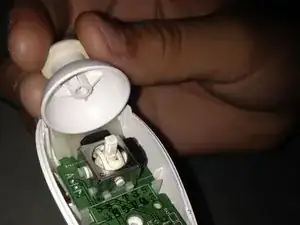

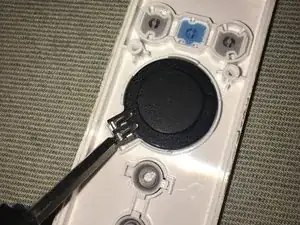

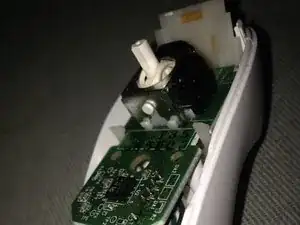

Далее аккуратно снимите аналоговый джойстик.

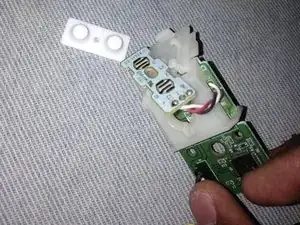

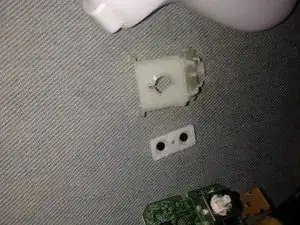

Переверните провода и снимите белую контактную резиновую накладку кнопок для триггеров C и Z.

Это облегчит выдвижение дополнительной платы из белого пластикового направляющего корпуса для кнопок C и Z на следующем шаге.

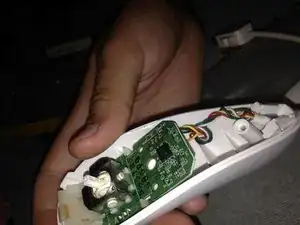

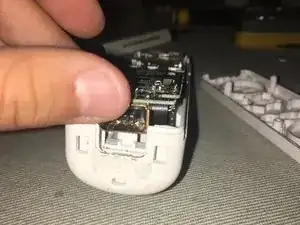

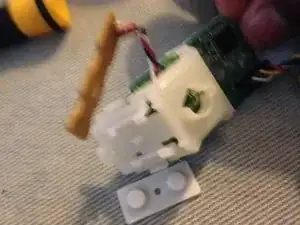

Затем снимите пластиковый направляющий корпус, который соединяет дополнительную плату кнопок C и Z с материнской платой нунчака, отстегнув защелки, фиксирующие корпус на материнской плате.

Начните сборку в обратном порядке, установив белый пластиковый направляющий корпус обратно на материнскую плату.

Вставьте дополнительную плату для кнопок C и Z вверх в пластиковый направляющий корпус. Следите, чтобы не прилагать силу при вставке платы, чтобы не сломать её.

Затем наденьте белую контактную резиновую накладку кнопок C и Z поверх дополнительной платы.

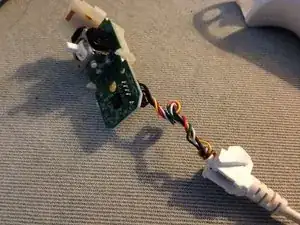

Установите сборку материнской платы с установленным направляющим корпусом кнопок C и Z и кабелем нунчака обратно в нижнюю половину корпуса нунчака.

Разместите кабель нунчака в нижней половине пульта Wii.

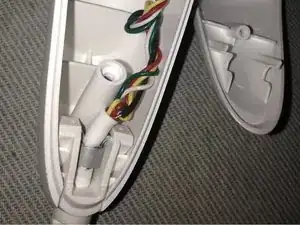

Будьте внимательны при укладке проводов кабеля нунчака в нижнюю половину корпуса пульта, они легко могут выскочить, если неправильно уложены.

Затем наденьте аналоговый стик на шток аналогового джойстика нунчака, чтобы прикрепить его обратно.

Наконец, наденьте верхнюю половину корпуса нунчака на нижнюю половину. Закрутите два винта Y1 с три-лопастной головкой на дне пульта, чтобы завершить сборку.
