Замена джойстика правого Joy-Con
Консоль Nintendo Switch комплектуется двумя контроллерами Joy-Con. Это руководство покажет, как заменить джойстик правого Joy-Con. Процедура для ремонта левого Joy-Con отличается, поэтому убедитесь, что следуете правильной инструкции для вашего контроллера.
Обратите внимание, что этот ремонт не выполняется теми же шагами, что и левый Joy-Con. Если вы хотите заменить левый джойстик, пожалуйста, следуйте моему другому руководству с деталями для левой стороны.
Шаг 1

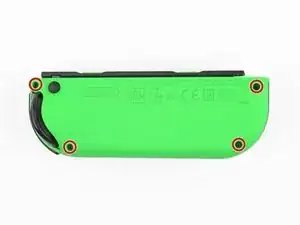

Удалите четыре винта с трёхлепестковой головкой Y00 с задней панели Joy-Con.
Длина этих винтов составляет 6,2 мм каждый, но всё же разумно держать их организованно и возвращать в соответствующие отверстия!
Шаг 2

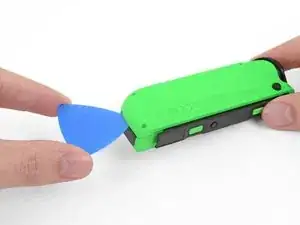

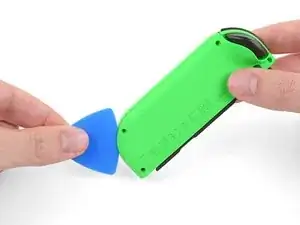

Вставьте лезвие демонтажа под нижний край задней панели (напротив кнопок R и ZR).

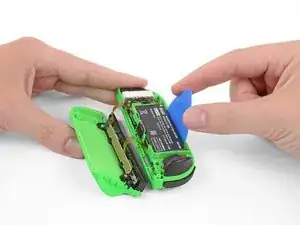

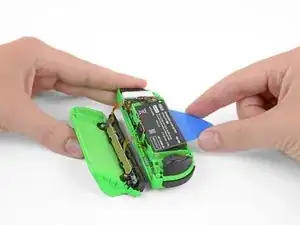

Проведите плоской кромкой лезвия демонтажа вверх по боковой стороне Joy-Con.
Будьте осторожны, чтобы не ввести лезвие демонтажа слишком глубоко в корпус Joy-Con. Это может повредить внутренние компоненты. Задняя панель имеет мелкие защёлки по стороне, противоположной зарядной направляющей. Они ослабляются довольно легко, поэтому не требуется большого давления.
Шаг 3

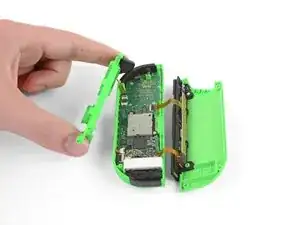

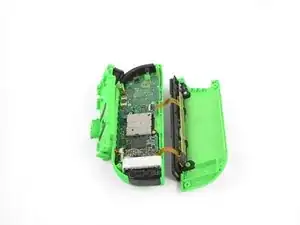

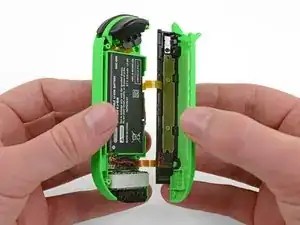

Откройте Joy-Con как книгу, чтобы зарядная направляющая была обращена от вас.
Не пытайтесь пока полностью снять заднюю панель. Ещё остаются два кабеля, соединяющие зарядную направляющую с платой.
При сборке убедитесь, что кабель SL/SR слегка согнут под отсеком для батареи перед состыковкой двух половинок Joy-Con. В противном случае вы можете перегнуть кабель и повредить его.
Шаг 4

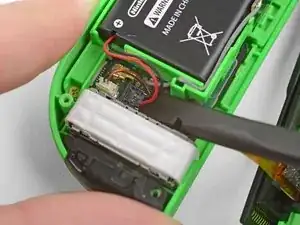

Используйте лопаточку, чтобы аккуратно отжать разъём батареи из его гнезда на плате. Это предотвратит включение Joy-Con во время ремонта.
Будьте крайне осторожны при подъёме разъёма батареи. Если он не снимается легко, попробуйте аккуратно потянуть за провода, чтобы отключить его.
Шаг 5


Следующие два шага показывают снятие батареи и коаксиального антенного кабеля с промежуточной рамы. Эти два шага делают ремонт менее загромождённым, но не являются обязательными. Если хотите, вы можете оставить батарею и серый коаксиальный кабель на месте и перейти к шагу 7.
Вставьте лезвие демонтажа между батареей и корпусом Joy-Con. Аккуратно подденьте батарею, которая слегка приклеена лентой.
Осторожно: не деформируйте и не протыкайте батарею — при повреждении она может загореться или взорваться.
Шаг 6

Перед выполнением этого шага обратите внимание на положение антенного кабеля и его печатной платы для правильной последующей сборки.

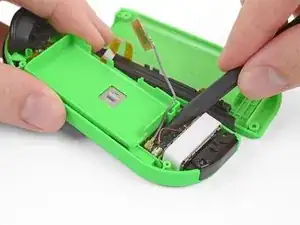

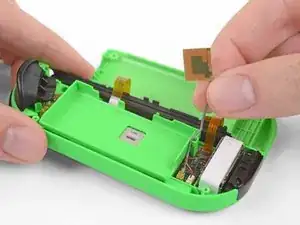

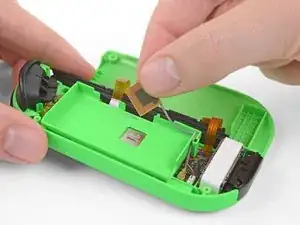

Осторожно вытащите верхнюю часть серого антенного кабеля из отсека для батареи.
Шаг 7

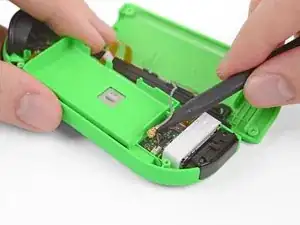

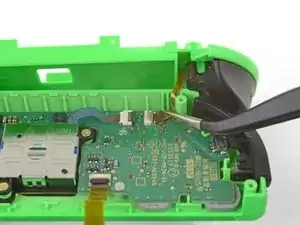

Подденьте острым концом лопаточки, чтобы отсоединить коаксиальный разъём антенного кабеля от платы.
Снимите серый антенный кабель.
При обратной сборке подключите антенный кабель, затем убедитесь, что он проложен через отсек для батареи в промежуточной раме так же, как был до его извлечения.
Шаг 8

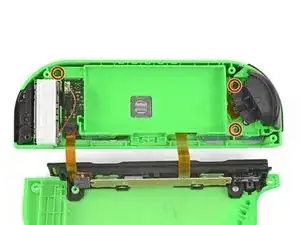

Удалите три винта Phillips #00 длиной 3,5 мм на промежуточной раме.
Не пытайтесь пока удалить промежуточную раму. Ещё есть хрупкий кабель, который соединяет кнопку ZR на промежуточной раме с платой под ней.
Шаг 9

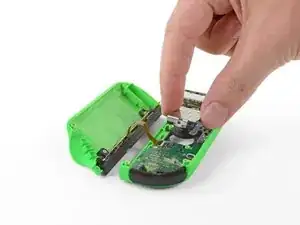

Осторожно переверните промежуточную раму и отведите её от платы.
Старайтесь не напрягать короткий плоский кабель, прикреплённый к кнопке ZR на этом шаге.
Шаг 10

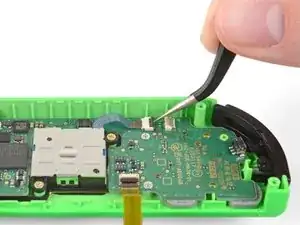

Кабель кнопки ZR зафиксирован малым ZIF-разъёмом на плате. Используйте пинцет или лопаточку, чтобы откинуть фиксатор ZIF.

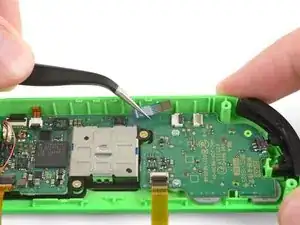

С помощью пинцета аккуратно вытяните плоский кабель кнопки ZR из гнезда ZIF. Теперь промежуточная рама отключена и может быть снята.
Плоский кабель кнопки ZR в этом Joy-Con короткий и его бывает непросто подсоединить обратно. Если вы беспокоитесь, что не сможете его снова подключить, вы можете пропустить этот шаг и оставить его подключённым — это рекомендуется.
Если решите оставить кабель подключённым, будьте осторожны. Работайте медленно и старайтесь не допускать сильных перемещений промежуточной рамы при выполнении последних шагов, чтобы не повредить кабель.
Шаг 11

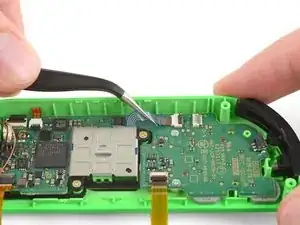

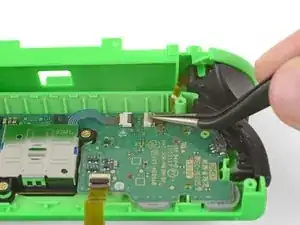

Кабель джойстика также зафиксирован ZIF-разъёмом. Используйте пинцет или лопаточку, чтобы откинуть фиксатор ZIF вверх и аккуратно отключить кабель.
Шаг 12

Удалите два винта Phillips #00 длиной 3,5 мм, крепящие джойстик.
Шаг 13

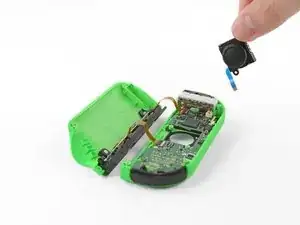

Осторожно извлеките джойстик из его корпуса.
Вокруг отверстия, через которое выступает джойстик, имеется тонкая чёрная прокладка. По возможности не повреждайте эту прокладку при извлечении джойстика!
После полной сборки Joy‑Con подключите его к вашей Nintendo Switch и выполните калибровку нового джойстика. Возможно, также потребуется выполнить перезагрузку консоли: удерживайте кнопку питания 10–15 секунд, пока она не выключится, затем включите устройство снова.
Шаг 14

Если вы заменили джойстик на модуль Gulikit, выполните следующие два шага, чтобы установить прилагаемую кольцевую наклейку для джойстика.

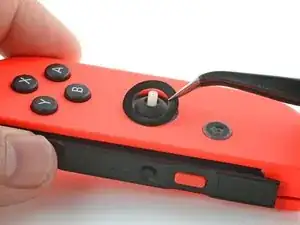

Снимите шайбу джойстика с модуля Gulikit с помощью пальцев.
Шаг 15

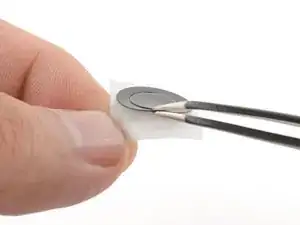

Отклейте кольцевую наклейку от подложки.

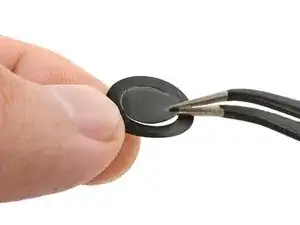

Если центральная часть наклейки всё ещё прикреплена, отделите и удалите её от кольца.
Поместите кольцевую наклейку в углубление для джойстика и прижмите её пальцами на несколько секунд для закрепления.
Заключение
Для повторной сборки устройства выполните перечисленные выше шаги в обратном порядке.
Утилизируйте электронные отходы через сертифицированного приёмщика R2 или e‑Stewards.
Ремонт не прошёл по плану? Обратитесь к нашему сообществу Answers за помощью по устранению неполадок.
