Замена джойстика левого контроллера Joy-Con

Удалите четыре винта Tri-Point Y00 с задней панели Joy-Con.

Каждый из этих винтов имеет длину 6,2 мм, но всё же рекомендуется держать их организованными и возвращать на свои места!

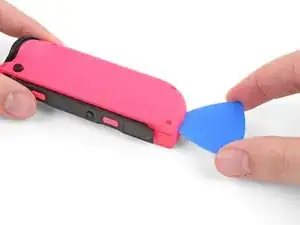

Вставьте медиатор (opening pick) в шов по нижнему краю контроллера (напротив кнопок L и ZL).

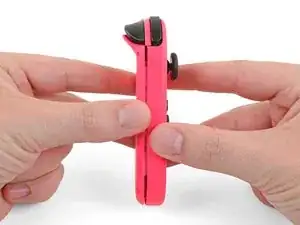

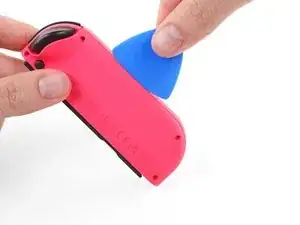

Медленно проведите плоским краем медиатора вдоль боковой стороны Joy-Con.

Будьте осторожны, чтобы не вставлять медиатор слишком глубоко внутрь Joy-Con. Это может повредить внутренние компоненты. Задняя панель ослабляется довольно легко, поэтому не требуется большое давление.

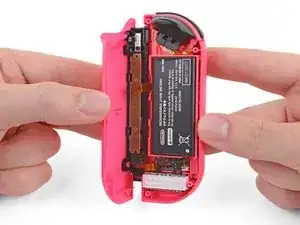

Повернув зарядную направляющую от себя, откройте Joy-Con как книгу.

Не пытайтесь полностью снять заднюю панель пока — два кабеля всё ещё соединяют зарядную направляющую с платой.

При сборке убедитесь, что кабель SL/SR слегка загнут под отсеком для батареи перед тем, как защёлкнуть половинки Joy‑Con вместе. Иначе вы можете перегнуть кабель и повредить его.

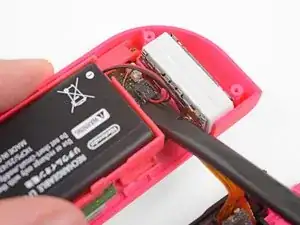

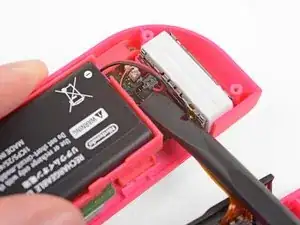

Используйте лопатку (spudger), чтобы аккуратно поддеть разъём батареи вертикально вверх из его гнезда на плате. Это предотвратит включение Joy-Con во время ремонта.

Действуйте очень осторожно при поддевании разъёма — если он не поддаётся лопаткой, попробуйте аккуратно потянуть кабели вертикально вверх от платы, чтобы отсоединить его.

При сборке вставьте разъём прямо вниз в его гнездо на плате для повторного подключения батареи.

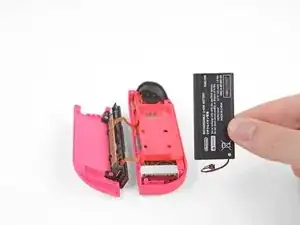

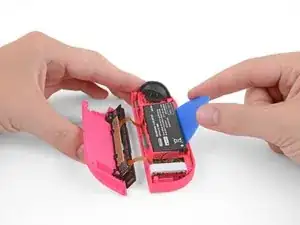

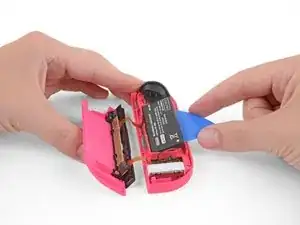

Вставьте медиатор между батареей и корпусом Joy-Con.

Аккуратно подденьте батарею — она приклеена легкой лентой.

Будьте осторожны, чтобы не деформировать и не проколоть батарею — при повреждении она может загореться или взорваться.

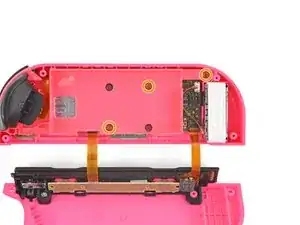

Удалите три золотистых винта Phillips #00 длиной 3,5 мм из средней рамки.

Не пытайтесь пока снимать среднюю рамку. Есть хрупкий кабель, который всё ещё соединяет кнопку ZL на средней рамке с платой под ней.

Осторожно переверните среднюю рамку прочь от платы, как будто вы переворачиваете страницу книги.

Постарайтесь не растягивать тонкую ленточную шлейф, прикреплённую к кнопке ZL, на этом этапе.

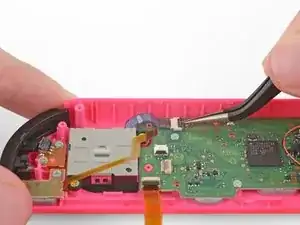

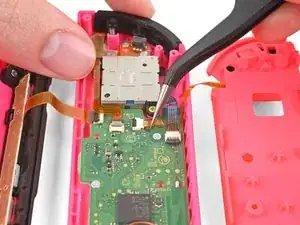

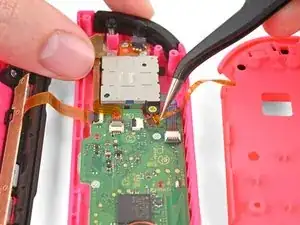

Кабель кнопки ZL зафиксирован маленьким ZIF-разъёмом на плате. Используйте пинцет или лопатку, чтобы перевернуть фиксатор ZIF у противоположной стороны кабеля.

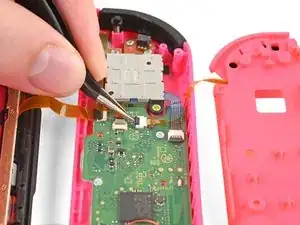

С помощью пинцета аккуратно вытащите гибкий кабель кнопки ZL из гнезда ZIF. Теперь средняя рамка отключена и её можно снять.

Ленточный кабель, соединяющий кнопку минус Joy-Con с платой, проходит над задней частью джойстика. Джойстик можно удалить, не отсоединяя этот кабель, но значительно проще сделать это, когда кабель отключён и убран в сторону.

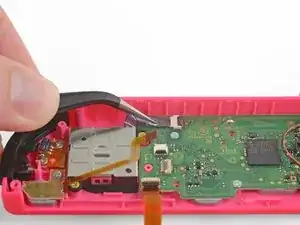

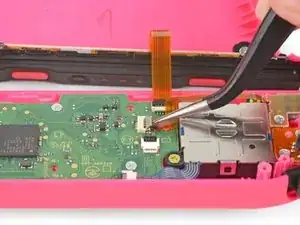

Откройте ZIF-разъём кнопки минус и отключите кабель.

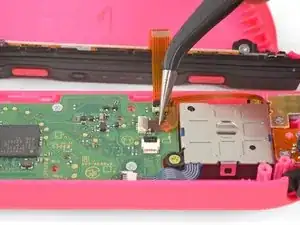

Наконец, джойстик зафиксирован ещё одним ZIF-разъёмом. Аккуратно переверните фиксатор ZIF вверх и отключите кабель.

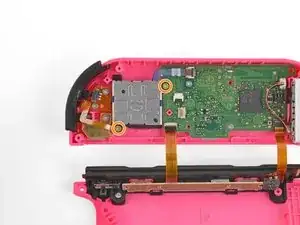

Удалите два винта Phillips #00 длиной 3,5 мм, крепящие джойстик.

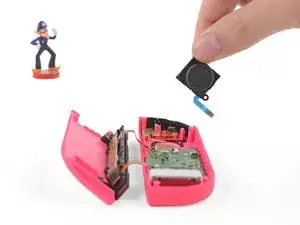

Осторожно извлеките джойстик из его посадочного места.

Вокруг отверстия, через которое выступает джойстик, расположена тонкая чёрная прокладка. Старайтесь не смещать эту прокладку при снятии джойстика!

После полной сборки Joy-Con подключите его к вашей Nintendo Switch и откалибруйте новый джойстик. Также может потребоваться перезагрузка консоли — удерживайте кнопку питания в течение 10–15 секунд, пока она не выключится, затем снова включите.

Если вы заменили джойстик модулем Gulikit, выполните следующие два шага, чтобы установить прилагаемую клеящуюся кольцевую наклейку для джойстика.

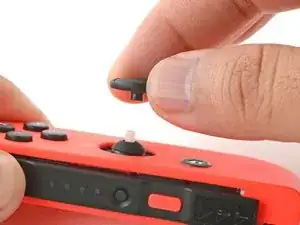

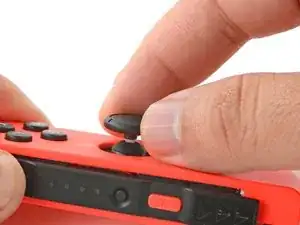

Снимите палец (thumbstick) с модуля джойстика Gulikit пальцами.

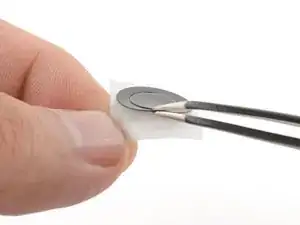

Отодвиньте кольцевую наклейку от подложки.

Если центральная часть наклейки ещё прикреплена, отделите и удалите её из кольца.

Разместите кольцевую наклейку в выемке джойстика и прижмите пальцами на несколько секунд, чтобы закрепить её.
