Замена корпуса правого Joy-Con для Nintendo Switch
После интенсивного использования или приложения чрезмерной силы корпус Joy-Con для Nintendo Switch может износиться или треснуть. Это может привести к оголению электроники Joy-Con и увеличить риск дальнейших повреждений. Тем не менее, Joy-Con может оставаться работоспособным без нового корпуса. Рекомендуем заменить корпус до того, как потребуется приобретать новую пару Joy-Con. Если вы хотите отремонтировать изношенный корпус Switch, используйте это руководство для замены правого корпуса Joy-Con.
Обратите внимание, что процедура ремонта левого Joy-Con отличается.
Хотя замена корпуса Joy-Con включает только откручивание и перемещение электронных частей, некоторые шаги требуют точности для повторного крепления мелких деталей.
Поскольку Joy-Con отсоединяются от основной системы, перед заменой корпусов Joy-Con не обязательно выключать вашу консоль Switch.
Шаг 1

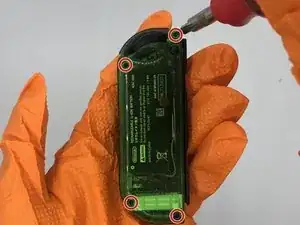

Удалите 4 винта с трёхлучевой головкой на задней панели Joy-Con.
Это единственные винты с трёхлучевой головкой на Joy-Con. Все остальные винты требуют крестовой отвертки.
Эти винты чрезвычайно легко сорвать. При откручивании прикладывайте постоянное давление вниз.
Шаг 2

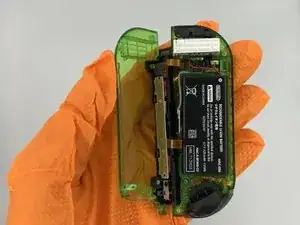

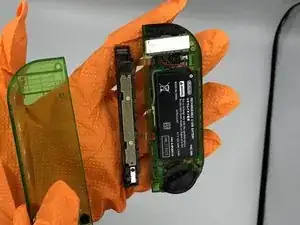

Откройте заднюю крышку, чтобы получить доступ к батарее.
Шаг 3

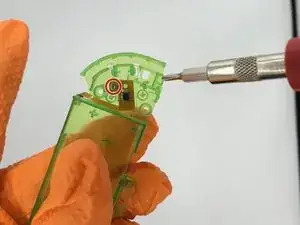

Удалите винт, соединяющий рейку с задней крышкой.
Шаг 4

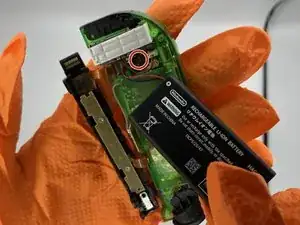

Извлеките батарею и отключите её от материнской платы. Вы можете использовать пинцет или руки, чтобы отсоединить разъёмы от материнской платы.
Батарея может быть трудно извлекаема из‑за клея. Пластиковая лопатка может помочь оторвать её от корпуса.
Шаг 5

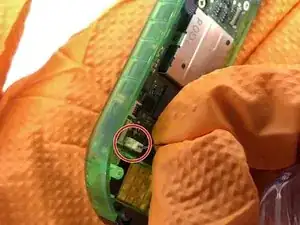

Перед выполнением следующего шага обратите внимание на положение антенного кабеля для правильной сборки.
Удалите маленький антенный модуль (показан на втором изображении) и отключите его от материнской платы.
Шаг 6

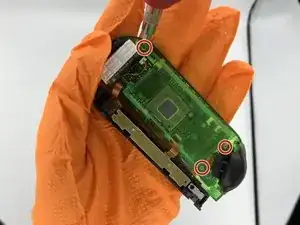

Удалите 3 винта, удерживающие батарейный отсек в корпусе.
Шаг 7

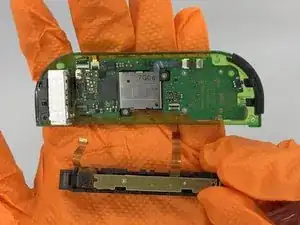

Снимите ленточные кабели, соединяющие рейку и батарейный отсек с материнской платой. Разблокируйте кабели, поддев разъём вверх пластиковой лопаткой, затем вытяните кабель из разъёма.
Вы также можете оставить рейку подключённой, хотя с ней будет неудобно работать.
Будьте осторожны, чтобы не поднять разъёмы в неправильном направлении. Соединение, ближайшее к кнопкам плеча, поднимается вверх от рейки (чёрная часть), а соединение, ближайшее к моторчику вибрации, поднимается в противоположном направлении, вверх в сторону рейки (тонкая серая часть).
Шаг 8


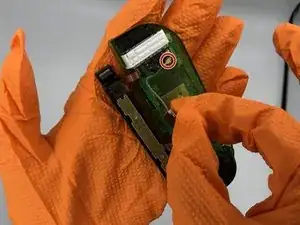

Снимите моторчик вибрации, отключив белый 2‑контактный разъём.
Шаг 9

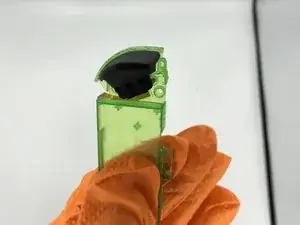

Удалите чёрную кнопку ZR из батарейного отсека.
Снимите сенсор кнопки, открутив его от батарейного отсека.
Шаг 10

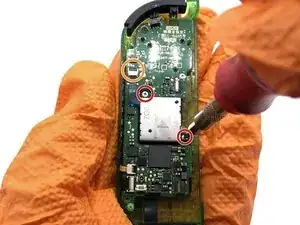

Удалите два крестовых винта, крепящие джойстик к материнской плате.
Отключите ленточный кабель джойстика от материнской платы.
Шаг 11

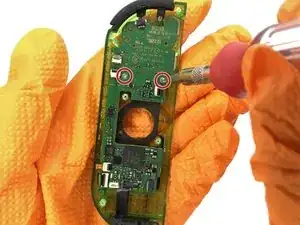

Удалите два винта, закрепляющие материнскую плату в корпусе.
Шаг 12

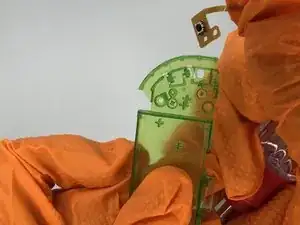

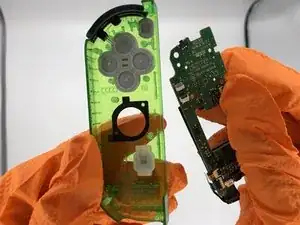

Перенесите все кнопки в заменяющий корпус.
Если какие‑то силиконовые накладки кнопок отсутствуют, они могли прилипнуть к задней стороне материнской платы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
