Замена корпуса левого контроллера Joy-Con для Nintendo Switch
Это руководство поможет вам заменить корпус левого контроллера Joy-Con для вашей Nintendo Switch (модель HAC-015).
Если корпус Joy-Con треснул или изменил цвет, его стоит заменить. Корпус защищает внутренние компоненты и придаёт устройству эстетичный вид. Повреждённый корпус со временем повредит внутренние компоненты и может сделать игру неудобной.
Запасные корпуса можно найти на Amazon — они значительно дешевле, чем покупка у Nintendo. Они доступны в разных цветах и дизайнах.
При выполнении шагов следите, чтобы не сорвать резьбу винтов и не применять чрезмерную силу при снятии деталей. Любое небольшое повреждение может привести к неисправности Joy-Con после сборки.
Если вы также хотите заменить корпус правого Joy-Con, на iFixit есть полезное руководство, которое проведёт вас через этот процесс.
Шаг 1

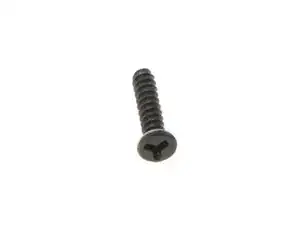

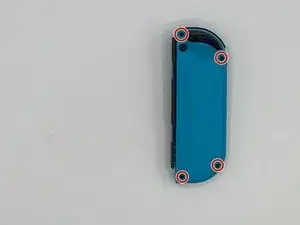

Начните со выкручивания четырёх (4) винтов с трёхлопастной головкой («Y00») с задней панели.
Храните винты в безопасном и организованном месте.
Шаг 2

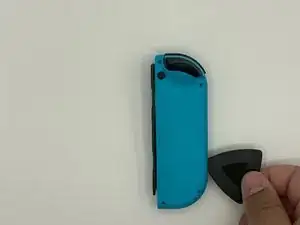

Вставьте плоскую медиаторную лопатку в шов в нижней кромке контроллера (напротив кнопок L и ZL).
Медленно ведите плоский край лопатки вверх по боковой стороне Joy-Con.
Шаг 3

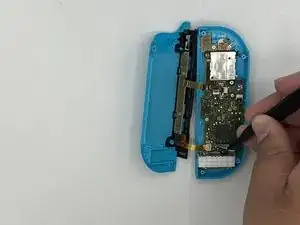

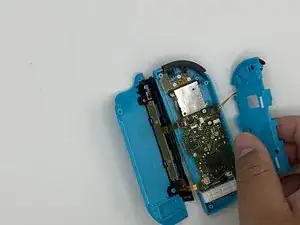

Расположите рейку для зарядки от себя и откройте Joy-Con как ноутбук.
Пока не снимайте заднюю панель полностью; к плате по-прежнему подключены два ленточных кабеля, идущих к зарядной рейке.
Шаг 4

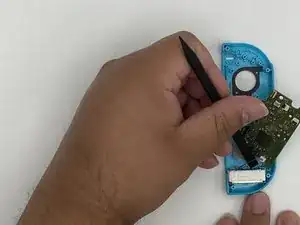

Осторожно подденьте разъём батареи вертикально вверх от его гнезда на плате с помощью пластиковой лопатки (избегайте металлических инструментов, чтобы снизить риск замыкания). Это предотвратит включение Joy-Con во время ремонта.
Будьте осторожны вокруг кабеля модуля вибрации — он проходит рядом с разъёмом батареи.
При работе с электроникой и/или аккумуляторами рекомендуется надевать как минимум антистатический браслет.
Шаг 5

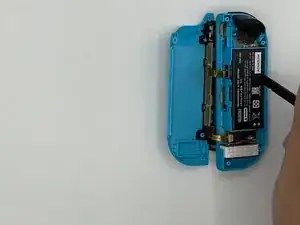

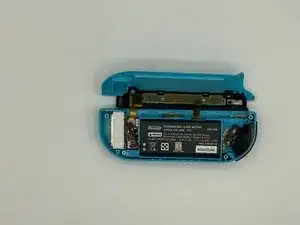

Вставьте лопатку между батареей и корпусом Joy-Con.
Осторожно подденьте и извлеките батарею.
Батарея прикреплена лёгкой лентой.
Следите, чтобы не деформировать, не проколоть и не повредить батарею.
Шаг 6
Удалите три (3) золотистых винта Phillips #00 длиной 3,5 мм, удерживающие среднюю рамку.
Шаг 7

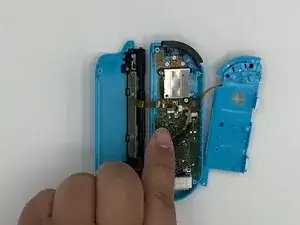

Осторожно переверните среднюю рамку от платы, как страницу в книге.
Ленточные кабели чрезвычайно хрупки. Рекомендуется использовать пинцет с неострыми концами, а не голые руки.
Шаг 8

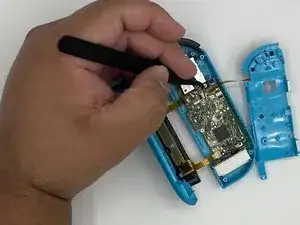

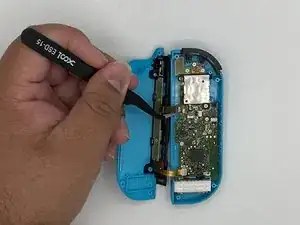

С помощью пинцета откиньте фиксатор ZIF-разъёма противоположно кабелю.
Кнопка ZL зафиксирована маленьким ZIF-разъёмом на плате.
С помощью пинцета аккуратно вытащите ленточный кабель кнопки ZL из гнезда ZIF. Средняя рамка теперь отключена и может быть удалена.
Шаг 9
Разблокируйте верхний ZIF-разъём рейки и затем отключите кабель.
Разблокируйте нижний ZIF-разъём рейки и отключите кабель. Теперь мы можем снять рейку с задней рамки.
Снимите кнопку L и её пружину.
Будьте осторожны: пружина может выскочить.
Шаг 10

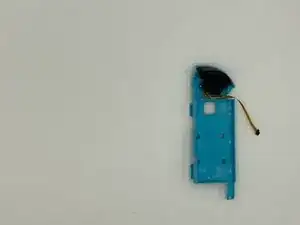

Удалите винт, фиксирующий рейку. Снимите рейку с задней рамки и отложите в сторону.
Шаг 11
Снимите защёлку и отложите её в сторону.
Шаг 12

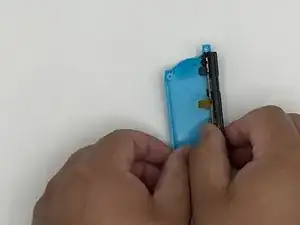

Нажмите защёлку под триггером пинцетом. Осторожно снимите триггер.
Обратите внимание на положение двух пружин под триггером — они должны быть установлены в тех же местах на новой средней рамке.
Шаг 13

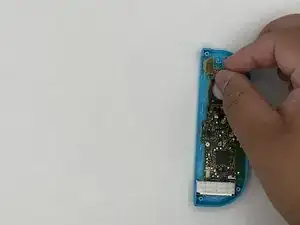

Удалите винт, фиксирующий плату триггера.
Снимите плату.
Шаг 14

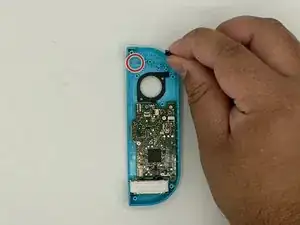

Удалите винты, удерживающие джойстик.
Верхний левый винт закрыт ленточным кабелем кнопки L.
Откиньте фиксатор ZIF и извлеките ленточный кабель с помощью пинцета.
Шаг 15
Снимите джойстик.
Шаг 16

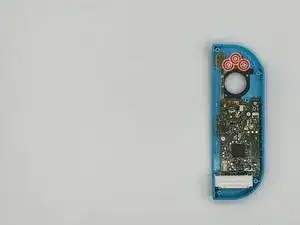

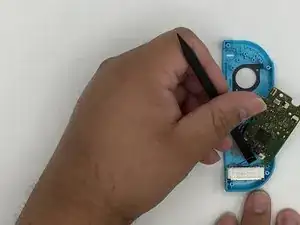

Удалите винты, удерживающие гибкую плату (отмеченную красным кружком) для кнопок минус и L.
Снимите гибкую плату.
Шаг 17
Снимите кнопку «минус».
На кнопку «минус» наложена силиконовая мембрана. Обязательно верните её на кнопку при сборке.
Шаг 18

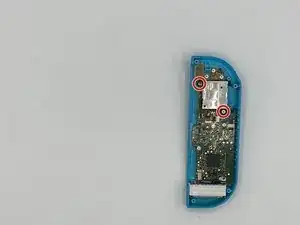

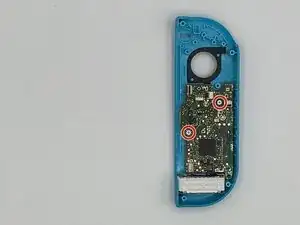

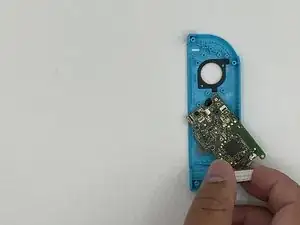

Отверните винты, удерживающие материнскую плату на месте.
Шаг 19

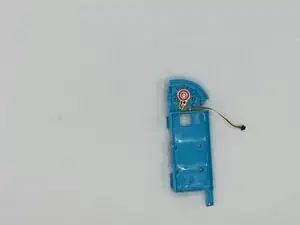

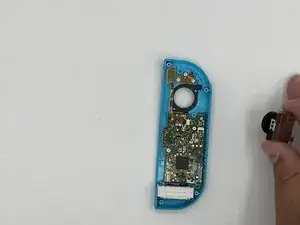

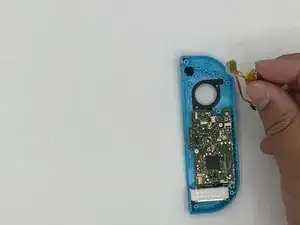

С помощью лопатки аккуратно подденьте вибромодуль и выньте его из корпуса.
Удалите вибромодуль и материнскую плату.
Шаг 20

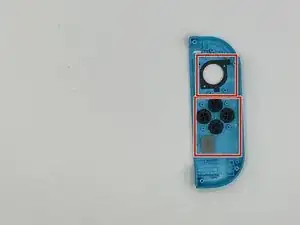

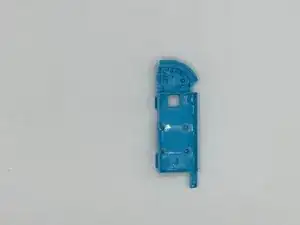

Снимите оставшиеся пять кнопок с корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
