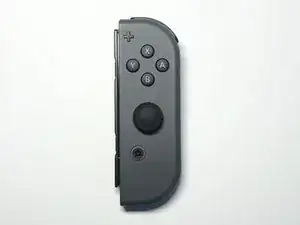

Замена кнопок правого контроллера Joy-Con для Nintendo Switch

Это руководство проведёт Вас через шаги по замене передних кнопок на правом контроллере Joy-Con для Nintendo Switch. Этот ремонт немного сложнее, чем на левом Joy-Con, так как в правый встроено больше компонентов. Дополнительные компоненты, о которых следует знать: инфракрасный датчик, Bluetooth-антенна и NFC-антенна.

Шаг 1

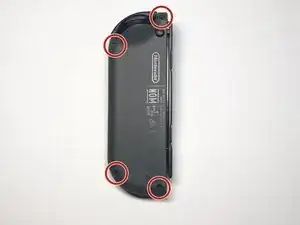

Используйте отвёртку Tri-wing Y00, чтобы выкрутить четыре винта 5 мм, удерживающих заднюю панель.

Шаг 2

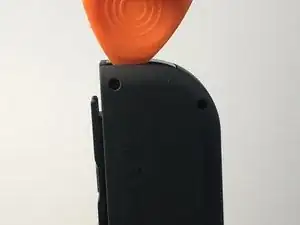

Вставьте конец пластикового медиатора между ИК-датчиком и задней панелью.

Проведите инструментом вдоль кромки, аккуратно нажимая вниз, чтобы освободить заднюю панель от защёлок, удерживающих её на месте.

Не используйте металлические инструменты на этом шаге — Вы рискуете повредить пластиковые защёлки задней панели.

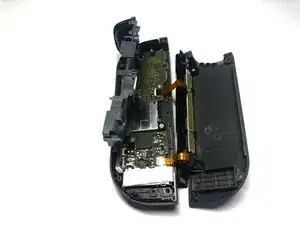

Откройте Joy-Con как книгу, поворачивая вокруг чёрной направляющей.

Шаг 3

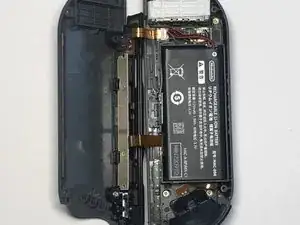

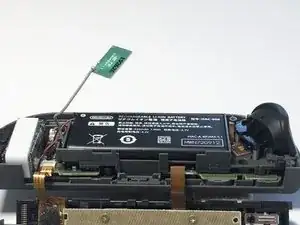

Вытащите Bluetooth-антенну из её отделения и отведите в сторону, чтобы она не мешала аккумулятору.

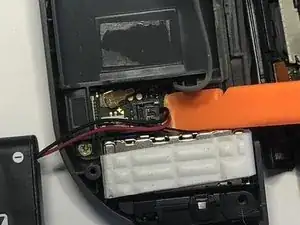

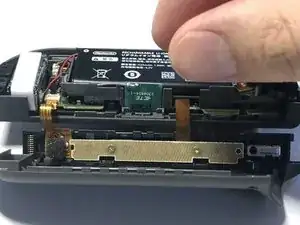

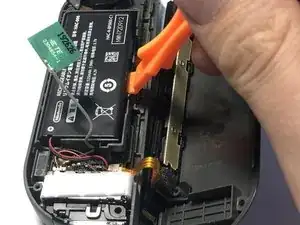

При помощи пластикового монтажного инструмента поднимите аккумулятор и выньте его из отсека с правого края.

Аккумулятор закреплён клеящей лентой и может потребовать некоторого усилия для извлечения.

Будьте осторожны, чтобы не вытянуть аккумулятор или антенну полностью — они всё ещё подключены к плате.

Шаг 4

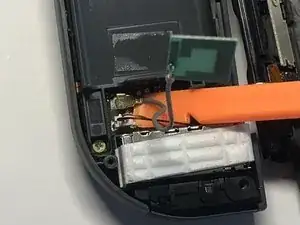

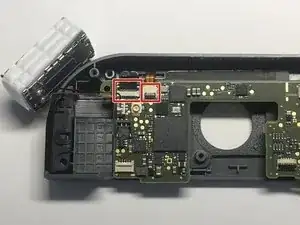

Отключите аккумулятор, с помощью пластикового лопатки аккуратно надавив вверх на основание разъёма.

Повторите ту же процедуру с разъёмом Bluetooth-антенны.

Шаг 5

Используя крестовую отвёртку Phillips #00, выкрутите три винта 2 мм, удерживающие отсек аккумулятора.

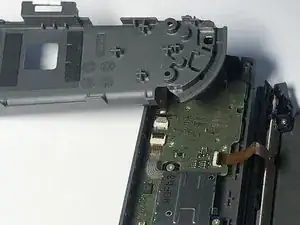

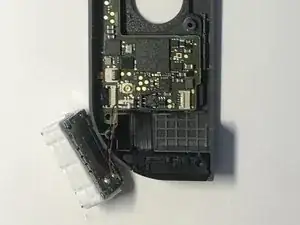

Поднимите и поверните отсек для аккумулятора, отводя его от платы.

Будьте очень внимательны с хрупким ленточным кабелем, который соединяет отсек с платой.

Шаг 6

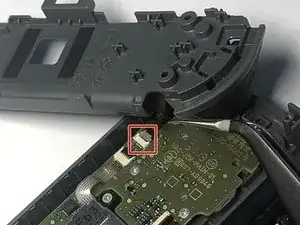

Пинцетом аккуратно подденьте серую защёлку, удерживающую ленточный кабель, и вытяните кабель из разъёма.

Шаг 7

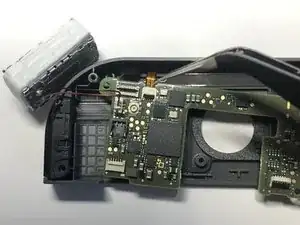

Пинцетом аккуратно поднимите чёрную и белую защёлки, удерживающие два ленточных кабеля.

Вытяните оба ленточных кабеля из их разъёмов, чтобы освободить заднюю панель и узел направляющей.

Шаг 8

Пинцетом аккуратно поднимите чёрную защёлку, удерживающую ленточный кабель джойстика.

Вытяните ленточный кабель из разъёма.

Используя крестовую отвёртку Phillips #00, выкрутите два винта, фиксирующие узел джойстика.

Шаг 9

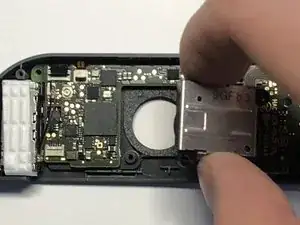

Аккуратно поднимите джойстик и извлеките его из держателя.

Шаг 10

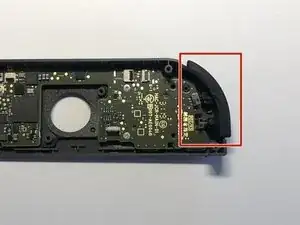

Извлеките правую верхнюю кнопку из её держателя.

Обратите внимание, что на кнопке есть пружина, которую нужно будет установить обратно при сборке.

Шаг 11

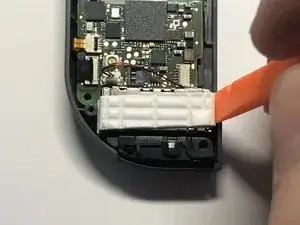

С помощью лопатки аккуратно подденьте с обеих сторон вибромотор.

Вибромотор закреплён клеем, поэтому может потребоваться некоторое усилие для его извлечения.

После извлечения вибромотора не отключайте кабель — просто отведите его в сторону.

Шаг 12

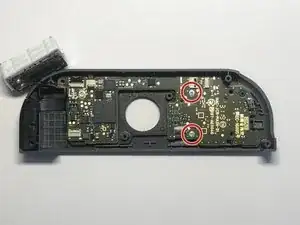

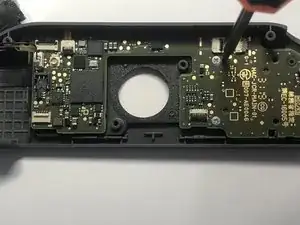

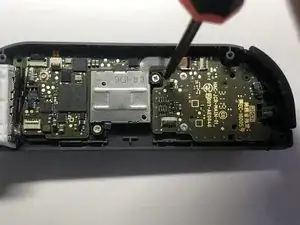

Используя крестовую отвёртку Phillips #2, выкрутите два винта 1,5 мм, удерживающие плату.

Будьте осторожны — это единственное, что удерживает кнопки, и после снятия винтов кнопки станут подвижными.

Шаг 13

Аккуратно поднимите плату и отведите её от корпуса.

Осторожно обращайтесь с двумя оставшимися ленточными кабелями. Сильное натяжение может повредить их.

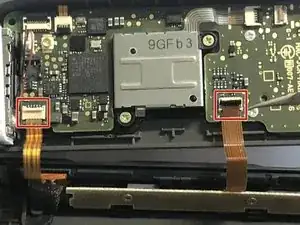

Пинцетом аккуратно поднимите защёлки, удерживающие ленточные кабели.

Вытяните ленточные кабели из разъёмов, чтобы освободить плату от корпуса.

Шаг 14

Снимите резиновые накладки с кнопок.

Шаг 15

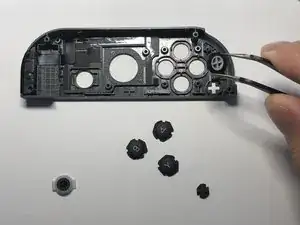

Пинцетом выньте кнопки из их держателей.

Обратите внимание, что на кнопках имеются вырезы, обеспечивающие правильную ориентацию при установке. Если не совпадут вырезы, кнопки могут не реагировать.

Заключение

Для сборки устройства выполните действия в обратном порядке. Следите за тем, чтобы не перетянуть винты платы — это может повлиять на отзывчивость кнопок. При закручивании винтов прикладывайте равномерное усилие; одна сторона не должна быть туже другой.
