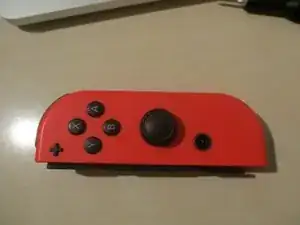

Замена аналогового стика Joy-con для Nintendo Switch

Не забудьте выключить консоль перед началом ремонта, чтобы избежать случайных подключений.

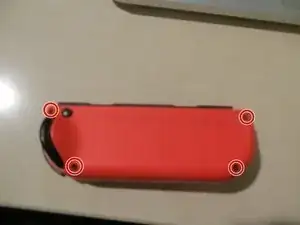

Сначала снимите эти 4 винта Y00 на задней стороне джойкона.

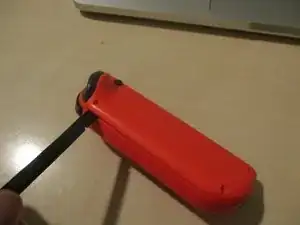

Вставьте плоскую сторону лопатки со стороны изгиба, чтобы приподнять заднюю крышку.

Будьте очень осторожны, там находятся две ленточные шлейфа для разъёма зарядки и кнопок SL/SR!

Чтобы не повредить компоненты, извлеките аккумулятор из контроллера.

Учтите, что разъём вытягивается вертикально, а не вбок, как ZIF-разъём.

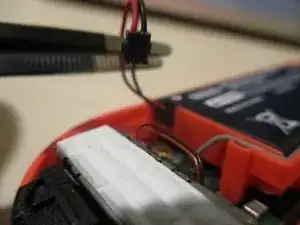

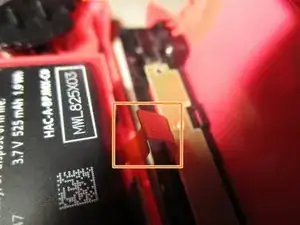

Осторожно вытяните разъём батареи пинцетом снизу.

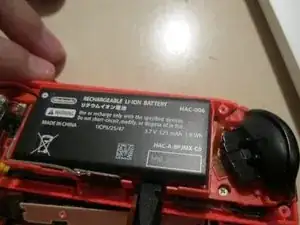

Снимите аккумулятор, поддев плоской стороной лопатки.

Аккумулятор приклеен к раме слабым клеем.

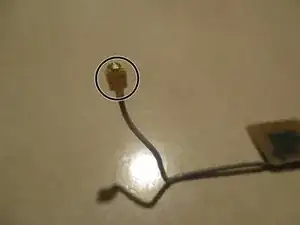

Отсоедините золотой SMA RF-разъём, который соединяет Bluetooth-антенну с основной платой.

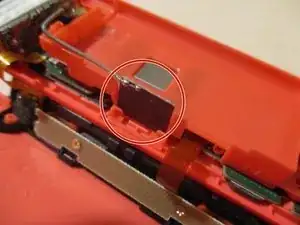

Снимите квадратную антенну с боковой части отсека аккумулятора.

Снимите кнопку ZR и её пружины. Будьте осторожны, чтобы не сломать защёлки, удерживающие её.

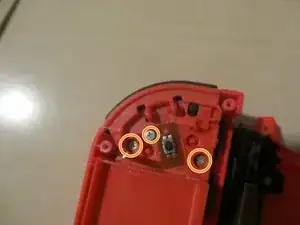

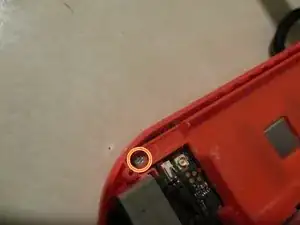

Открутите четыре винта PH000, которые крепят отсек аккумулятора и плату кнопки ZR. Один винт скрыт сбоку модуля HD Rumble.

Винт платы кнопки ZR короче остальных. Учтите это при сортировке винтов на магнитном коврике или крышке набора отвёрток Mako.

Поднимите отсек аккумулятора.

Открутите два винта PH000, удерживающие джойстик.

Убедитесь, что вы НЕ отключаете два кабеля боковой платы. Это может привести к серьёзному повреждению контроллера.

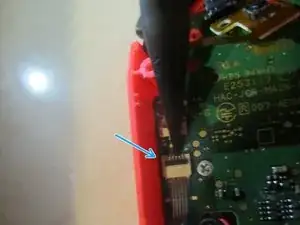

Перед снятием джойстика отсоедините фиксированный ленточный кабель, открыв защёлку коннектора кончиком лопатки.

Обратите внимание, что под джойстиком есть маленькая прокладка, которую нужно правильно установить перед вставкой нового джойстика.

Чтобы установить новый джойстик, плотно вдавите его и убедитесь, что он полностью проходит через указанную выше прокладку.

Прикрутите его и вставьте ленточный кабель в разъём. Не забудьте зафиксировать кабель защёлкой.
