Замена переключателя ZL в Joy-Con

С помощью отвертки Y00 Tri-Point открутите четыре винта M1.4 x 5 мм, чтобы ослабить жёсткую пластиковую заднюю крышку Joy-Con.

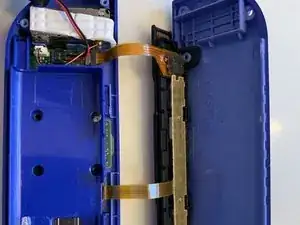

После снятия винтов поднимите крышку, чтобы открыть внутренности Joy-Con и найти кнопку ZL.

Выявленная кнопка может быть либо ZL, либо ZR в зависимости от того, какой Joy-Con нужно починить.

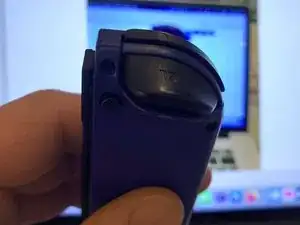

Используйте пинцет, чтобы немного приподнять кнопку ZL, затем потяните вверх, чтобы вернуть её на место.

Когда кнопка вернётся на место, установите жёсткую крышку обратно на Joy-Con и закрутите винты.

Нажмите кнопку несколько раз, чтобы убедиться, что она вернулась на место и работает.

Это может быть либо кнопка ZL, либо ZR в зависимости от ремонтируемого Joy-Con.

Продолжайте играть!

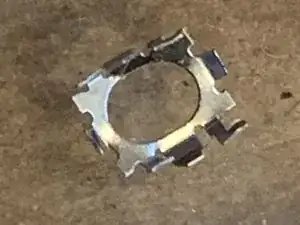

Эта крошечная металлическая деталь оторвалась от маленькой печатной платы и шлейфа. Из‑за этого она зажала переключатель.

Воспользуйтесь руководством по размораживанию переключателя ZL, чтобы снять винты корпуса, верхнюю крышку, сам переключатель ZL и пружины.

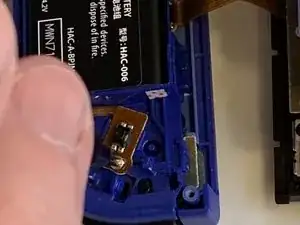

После снятия пластиковой кнопки и двух пружин вы обнаружите переключатель и фиксирующий винт.

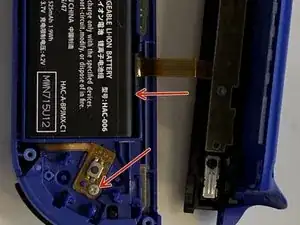

Удалите фиксирующий винт.

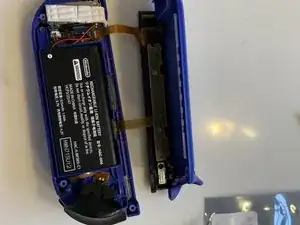

Подденьте аккумулятор и извлеките его из лотка шасси. При необходимости используйте пластиковую лопаточку.

Не снимайте клейкую ленту снизу — это не требуется. Она не влияет на ремонт.

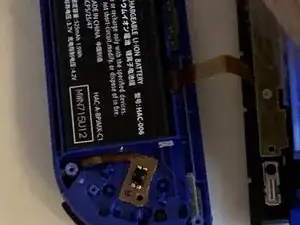

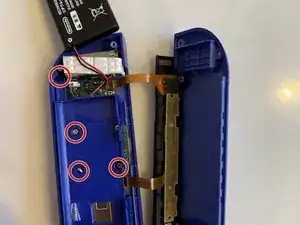

Снимите 4 винта, удерживающие внутреннюю опору шасси аккумулятора. Это откроет разъём переключателя на плате.

Обратите внимание: нижний левый винт на этой фотографии короче других и должен быть возвращён в правильное отверстие.

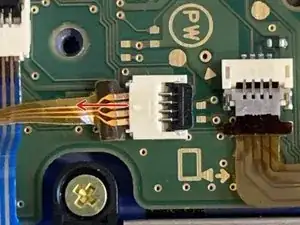

Аккуратно потяните за шлейф, чтобы вынуть штекер из разъёма.

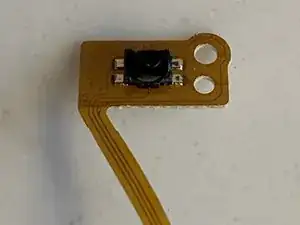

Вставьте штекер нового шлейфа и переключателя.

Возможно, потребуется поддавить штекер пластиковой пинцетом. Осторожно, чтобы не повредить шлейф.

Верните лоток шасси аккумулятора на место и прикрутите обратно. Не забудьте вставить короткий винт в правильное отверстие.

Сложите аккумулятор обратно на место. Аккуратно прижмите, чтобы он приклеился к ленте.

Отрегулируйте шлейф, чтобы он не был зажат. Установите переключатель на направляющий штифт и закрутите фиксирующий винт.

Установите две пружины обратно на удерживающие штифты и вставьте кнопку на место.

Кнопка должна защёлкнуться, и при нажатии вы услышите щелчок переключателя.

Накройте крышкой и убедитесь, что провода не зажаты, затем закрутите 4 винта крышки, чтобы завершить ремонт.
