Замена материнской платы PlayStation
В этом руководстве показан процесс замены материнской платы.
Шаг 1

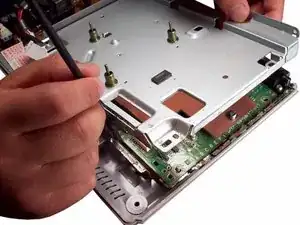

Снимите четыре винта с металлической крышки материнской платы.
Шаг 2

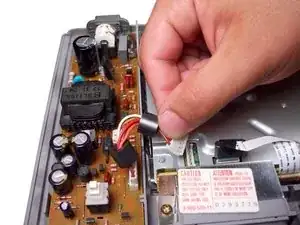

Отсоедините разъём блока питания от материнской платы, потянув за пластиковую язычок.
Шаг 3

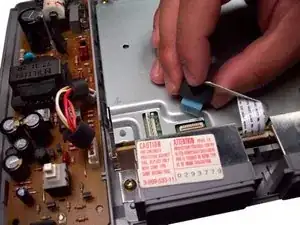

Отсоедините белый ленточный кабель от материнской платы, аккуратно приподняв его.
Шаг 4

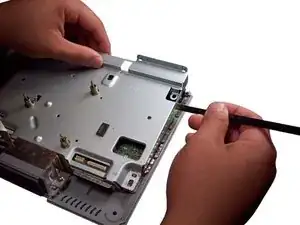

Одной рукой удерживайте защитную металлическую крышку материнской платы. Другой рукой вставьте лопаточку между правой стороной защитной крышки и тонкими металлическими зажимами, окружающими её.
Удерживая лопаточку, аккуратно приподнимите верхнюю часть металлической крышки. Крышка должна отстегнуться с правой стороны.
Шаг 5
Той же процедурой, что и на предыдущем шаге, вставьте лопаточку между зажимами и металлической крышкой с нижней стороны (как показано на фото).
Другой рукой потяните вверх за верхний правый угол металлической крышки, чтобы снять её.
Шаг 6

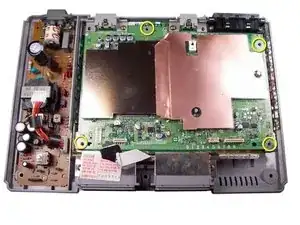

Снимите последние четыре винта с материнской платы.
Шаг 7

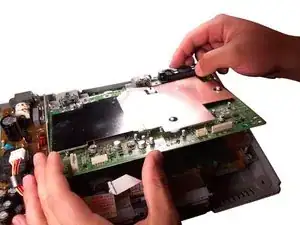

Поднимите материнскую плату из корпуса PlayStation и замените её на новую материнскую плату.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
