Замена динамика PlayStation Portal (левый)

Перед началом ремонта разрядите аккумулятор PlayStation Portal до уровня ниже 25% — заряженный литий‑ионный аккумулятор может загореться при повреждении.

Если аккумулятор раздут, примите соответствующие меры предосторожности.

Выключите Portal и отсоедините все кабели.

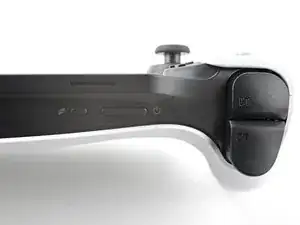

Обе накладки удерживаются защёлками.

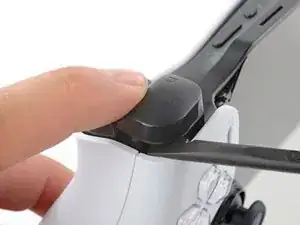

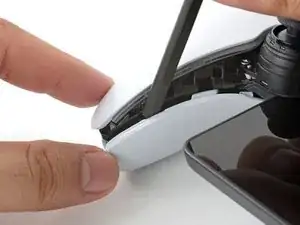

Прижмите пальцем накладку L1, чтобы она не выскочила при поддевании.

Вставьте плоский конец лопатки между верхним краем накладки и белым корпусом.

Подденьте, чтобы отщёлкнуть накладку.

Проведите лопаткой вдоль шва, чтобы освободить оставшиеся защёлки.

Снимите накладку L1.

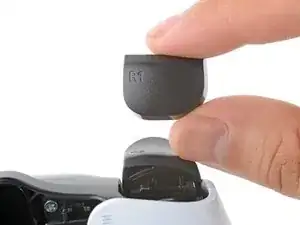

Повторите процедуру, чтобы поддеть и снять накладку R1.

Чтобы установить накладку при сборке:

Поместите накладку в её паз.

Прижмите накладку пальцем до щелчка, чтобы она зафиксировалась.

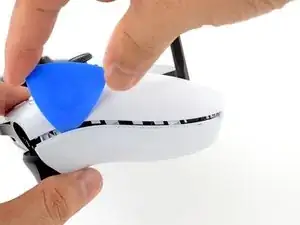

Вставьте наконечник пластикового медиатора под декоративную полоску левого джойстика там, где она огибает нижнюю часть рукоятки.

Поверните медиатор, чтобы освободить нижнюю защёлку.

Вставьте наконечник медиатора под внешний край декоративной полоски.

Проведите медиатором вдоль кромки, чтобы освободить защёлки.

Вставьте наконечник медиатора под внутренний край полоски.

Проведите медиатором вдоль кромки, чтобы освободить защёлки.

Возьмитесь за нижний край декоративной полоски и медленно поднимите, чтобы освободить оставшиеся защёлки.

Если полоска застряла, покрутите или сдвиньте её вбок, чтобы помочь освободить упрямые защёлки.

Поднимите и снимите декоративную полоску левого джойстика.

Повторите процедуру, чтобы отщёлкнуть и снять декоративную полоску правого джойстика.

Чтобы прикрепить полоску при сборке:

С помощью пальцев совместите и защёлкните верхний край на месте.

Плотно прижмите по остальным кромкам, чтобы защёлкнуть полоску.

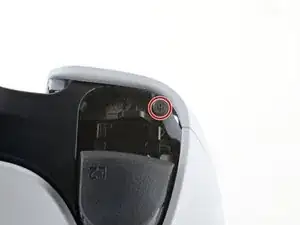

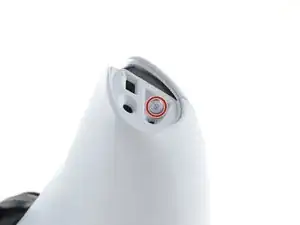

Отвёрткой Phillips снимите два винта длиной 6.5 мм, расположенных в нижних концах каждой рукоятки.

Возможно, потребуется снять наклейки с индикатором вскрытия, чтобы получить доступ к винтам.

Отвёрткой Phillips снимите два винта длиной 6.5 мм, фиксирующих верхние углы корпуса.

Задняя крышка всё ещё зафиксирована множеством защёлок. В следующих шагах показано, как отщёлкнуть крышку, минимизируя риск повреждения защёлок.

Вставьте плоскую кромку лопатки в левый внутренний шов задней крышки.

Это освобождает защёлку в этой области, слегка выгибая крышку и увеличивая внешний шов.

Держите лопатку вставленной в шов.

Вставьте наконечник медиатора в левый внешний шов корпуса.

Проведите медиатором вдоль шва, чтобы освободить защёлки, удерживающие кромку.

Оставьте медиатор в шве, чтобы крышка не защёлкнулась обратно.

Удалите лопатку из внутреннего шва.

Повторите предыдущие три шага на правой стороне Portal, чтобы освободить защёлки вдоль правого края.

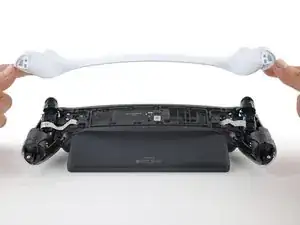

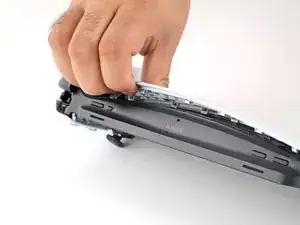

Потяните вдоль верхнего края, чтобы освободить все защёлки верхнего края.

Схватите нижний край задней крышки, ближе к центру.

Потяните с усилием, чтобы освободить защёлки, фиксирующие нижний край.

Снимите заднюю крышку.

Чтобы защёлкнуть заднюю крышку при сборке:

Сначала совместите углы возле кнопок триггера.

Плотно прижмите по всему периметру, чтобы защёлкнуть крышку на место.

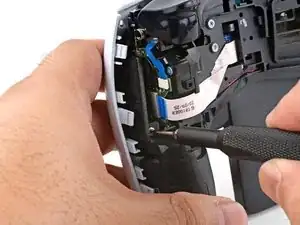

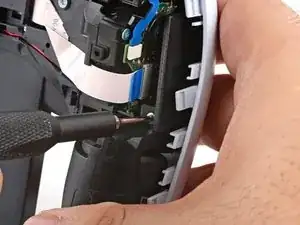

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, фиксирующие левую половину рукояти к Portal.

Сзади эти винты находятся на правой стороне Portal.

Эти винты могут быть затянуты. Подпереть Portal рукой и сильно надавить на отвёртку.

Также можно попробовать использовать отвёртку JIS #00 для лучшего захвата винтов.

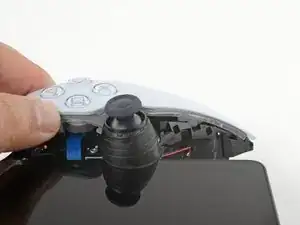

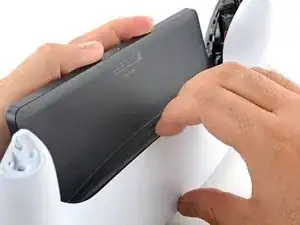

Схватите верхний край корпуса рукояти и слегка выверните его наружу (от экрана), чтобы освободить внутренние защёлки.

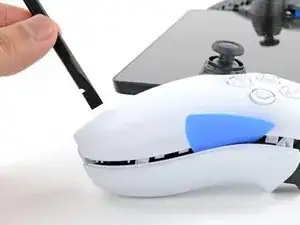

Вставьте плоский край лопатки под внутренний край корпуса рукояти, рядом с вибромотором.

Поверните лопатку вдоль края, чтобы отщёлкнуть нижнюю часть корпуса рукояти.

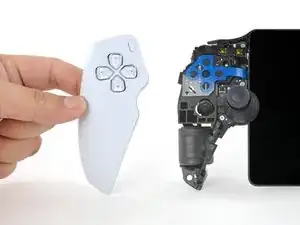

Снимите левую половину рукояти.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, фиксирующие крышку левого джойстика.

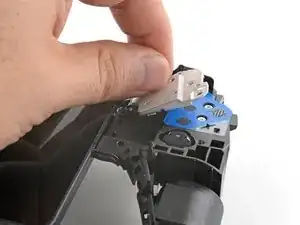

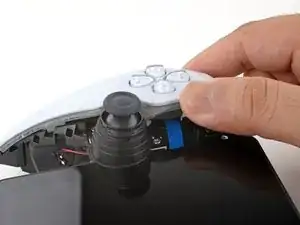

Поднимите и снимите крышку левого джойстика.

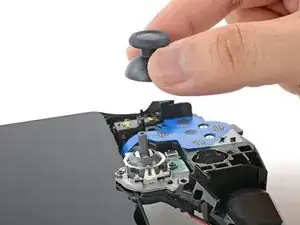

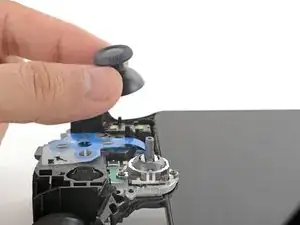

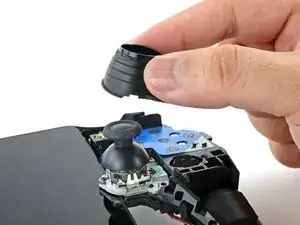

Поднимите и снимите левую насадку с джойстика.

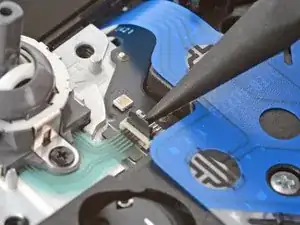

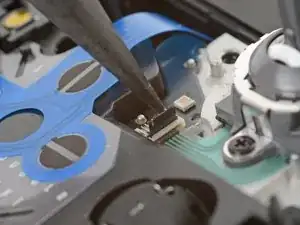

Используйте острый конец лопатки, чтобы поднять чёрную фиксирующую защёлку на ZIF‑разъёме левого джойстика.

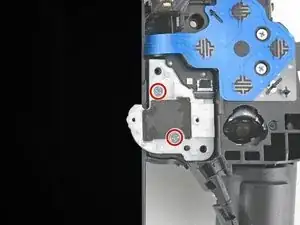

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,9 мм, фиксирующие модуль джойстика к Portal.

Эти винты могут быть затянуты. Подпереть Portal рукой и сильно надавить на отвёртку.

Также можно попробовать использовать отвёртку JIS #00 для лучшего захвата винтов.

Сдвиньте модуль джойстика так, чтобы гибкий кабель вышел из гнезда.

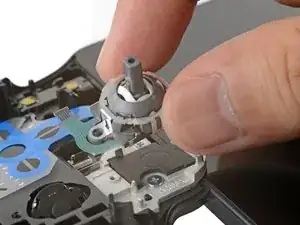

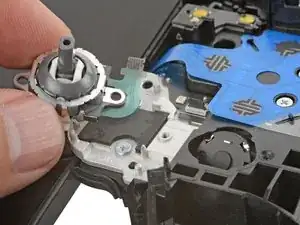

Снимите левый джойстик.

При сборке сначала вставьте кабель джойстика в гнездо, затем закрепите джойстик винтами.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, фиксирующие правую половину рукояти к Portal.

Сзади эти винты находятся на левой стороне Portal.

Эти винты могут быть затянуты. Подпереть Portal рукой и сильно надавить на отвёртку.

Также можно попробовать использовать отвёртку JIS #00 для лучшего захвата винтов.

Схватите верхний край корпуса рукояти и слегка выверните его наружу (от экрана), чтобы освободить внутренние защёлки.

Вставьте плоский край лопатки под внутренний край корпуса рукояти, рядом с вибромотором.

Поверните лопатку вдоль края, чтобы отщёлкнуть нижнюю часть корпуса рукояти.

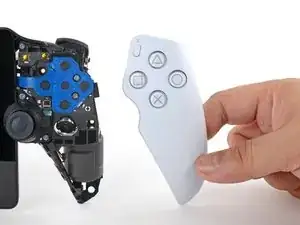

Снимите правую половину рукояти.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, фиксирующие крышку правого джойстика.

Поднимите и снимите крышку правого джойстика.

Поднимите и снимите правую насадку с джойстика.

Используйте кончик лопатки, чтобы поддеть и приподнять чёрную фиксирующую защёлку на ZIF‑разъёме правого джойстика.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,9 мм, фиксирующие модуль джойстика в Portal.

Эти винты могут быть тугими. Подоприте Portal рукой и приложите большое усилие к отвёртке.

Также можно попробовать использовать японскую крестовую отвёртку JIS #00 для лучшего зацепления с этими винтами.

Сдвиньте модуль джойстика так, чтобы гибкий кабель вышел из его разъёма.

Снимите правый джойстик.

При сборке снова вставьте кабель джойстика в разъём перед тем, как закрепить джойстик винтами.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 6,5 мм (по два с каждой стороны), фиксирующие две скобы джойстиков в Portal.

Эти винты могут быть тугими. Подоприте Portal рукой и приложите большое усилие к отвёртке. Также можно попробовать использовать японскую крестовую отвёртку JIS #00 для лучшего зацепления с этими винтами.

Каждая скоба джойстика всё ещё прикреплена к Portal тонким гибким кабелем. Осторожно обращайтесь с кабелем и не натягивайте его при перемещении скобы.

Осторожно переверните правую скобу так, чтобы она больше не перекрывала край экрана.

Повторите процедуру для левой скобы.

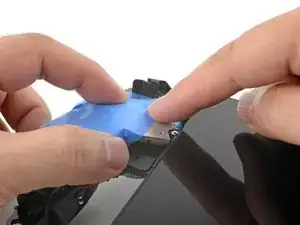

Закрепите обе скобы на рамке с помощью ленты, чтобы они не перекрывали экран.

Убедитесь, что тонкие гибкие кабели не находятся под напряжением, когда скобы приклеены лентой.

Нагрейте iOpener и приложите его к нижнему краю экрана на две минуты, чтобы смягчить клей.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренняя батарея чувствительны к теплу.

Разместите пальцы под нижним краем Portal, чтобы удерживать его устойчиво.

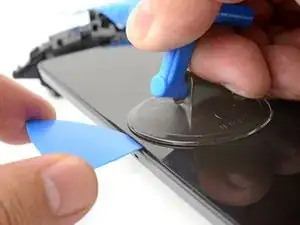

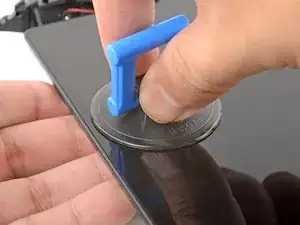

Прикрепите присоску к центру нижнего края, как можно ближе к кромке.

Этот шаг показывает, как создать начальную щель с помощью лопатки для вскрытия. Если у вас нет такого инструмента, переходите к следующему шагу.

Рывком потяните присоску вверх с сильным, равномерным усилием.

Надавите краем лопатки для вскрытия вниз в шов, чтобы создать начальную щель.

Если возникают трудности, снова прогрейте край и повторите попытку.

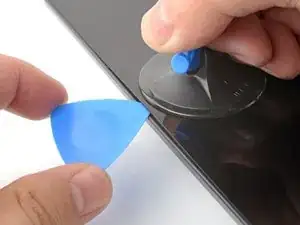

Вставьте кончик открывающего пика в щель.

Не вставляйте пик глубже, чем на 2 мм, чтобы не повредить экран.

Этот шаг показывает, как создать начальную щель с помощью открывающего пика.

Рывком потяните присоску вверх с сильным, равномерным усилием, чтобы создать щель между экраном и рамкой.

Если не получается вставить пик, прогрейте край и попробуйте снова. Возможно, придётся повторить процедуру несколько раз, пока клей не ослабнет настолько, чтобы вставить пик.

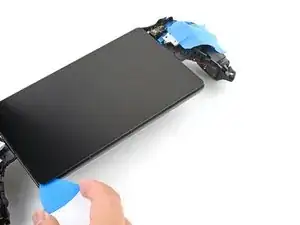

Вставьте кончик открывающего пика в щель.

Не вставляйте пик глубже, чем на 2 мм, чтобы не повредить экран.

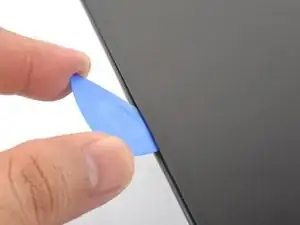

Наклоните открывающий пик вниз под углом 45°.

Это помогает пику подскользнуться под панель дисплея.

Вставьте пик глубже в шов до тех пор, пока он не сможет удерживаться самостоятельно.

После того как вы наклонили пик, его можно вставлять глубже, чем на 2 мм.

Приложите разогретый iOpener к нижнему краю экрана на минуту, чтобы снова прогреть край.

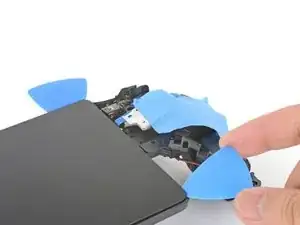

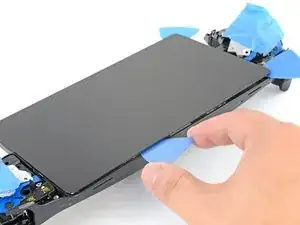

Проведите открывающим пиком вдоль нижнего края, чтобы разрезать клей.

Оставьте открывающий пик в левом нижнем углу, чтобы клей не склеился снова.

Повторите процедуру нагрева и разрезания по левому и верхнему краям экрана. Оставьте открывающий пик в каждом углу, чтобы клей не склеился снова.

Вдоль этих краёв нет кабелей, поэтому можно вставлять пик глубже, чем на 2 мм.

Гибкий печатный кабель (FPC) экрана расположен близко к правому краю. Если вы вставите медиатор слишком глубоко, вы можете повредить FPC.

Нагрейте правый край экрана iOpener в течение одной минуты.

Используйте медиатор для вскрытия, чтобы провести по правому краю.

Не вставляйте медиатор более чем на 2 мм в зазор.

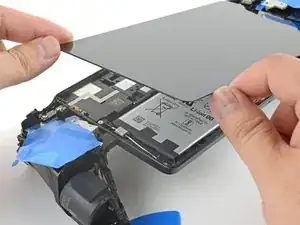

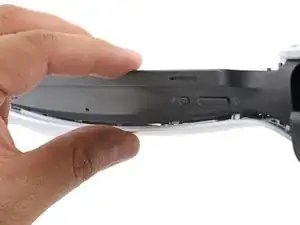

Схватите левый край экрана у углов и слегка приподнимите, чтобы разъединить оставшийся клей.

Не растягивайте короткий кабель дисплея при перемещении экрана.

Переверните левый край экрана через правый и положите перевёрнутый экран сверху на Portal.

Положите палец на крепление кабеля дисплея, чтобы оно не отлетело, когда вы будете поддевать его.

Вставьте наконечник лопатки под угол крепления и приподнимите его.

Снимите крепление.

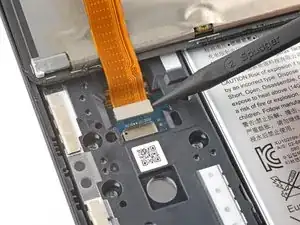

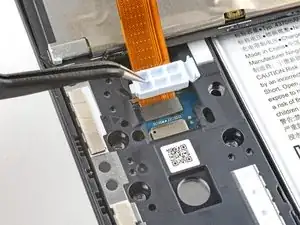

Используйте наконечник лопатки, чтобы приподнять и отсоединить разъём кабеля дисплея.

Чтобы снова подключить нажимные разъёмы, подобные этому, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При несоосности контактов штыри могут согнуться, что приведёт к необратимому повреждению.

Снимите экран.

Вам потребуется заменить клей для повторного крепления экрана:

Чтобы обеспечить хорошее сцепление клея, тщательно очистите все поверхности склеивания.

Удалите крупные куски клея плоской стороной лопатки или пинцетом.

Используйте высококонцентрированный изопропиловый спирт (>90%) для удаления оставшихся следов. Протирать в одном направлении безворсовой тряпкой или фильтром для кофе до полного удаления остатков клея.

Дайте оставшемуся изопропиловому спирту полностью испариться перед сборкой.

Нанесите полоски двустороннего скотча, например Tesa, по периметру экрана для его повторного крепления.

Отверткой Phillips отвинтите восемь винтов длиной 6,5 мм, крепящих крышку материнской платы к Portal.

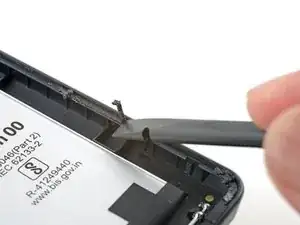

Вставьте плоскую сторону лопатки под верхний правый угол крышки материнской платы.

Подденьте, чтобы освободить защёлки, фиксирующие угол.

Поднимите и снимите крышку материнской платы.

При сборке уложите крышку на место и прижмите по краям, чтобы защёлкнуть её.

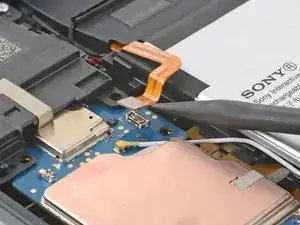

Используйте наконечник лопатки, чтобы приподнять и отключить разъём батареи.

Перед началом ремонта выключите PlayStation Portal и отключите все кабели.

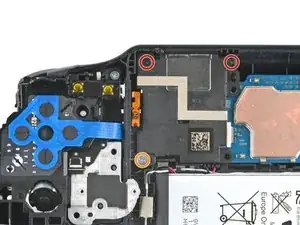

Отверткой Phillips отвинтите три винта, крепящие левый динамик к Portal:

Два винта длиной 2,9 мм

Один винт длиной 6,5 мм

Этот винт может быть тугим. Подоприте Portal рукой и сильно нажмите на отвертку. Также можно попробовать отвертку JIS #00 для лучшего захвата винта.

Вставьте наконечник лопатки под нижний левый угол левого динамика.

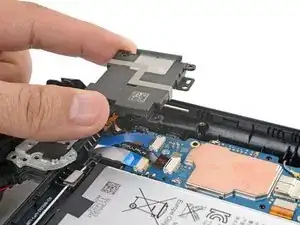

Подденьте и снимите левый динамик.
