Замена кнопок PS Vita Slim
Примечание::: разборка устройства может лишить его гарантии, действуйте осторожно и по возможности рассмотрите вариант отправки устройства в сервисный центр для ремонта. Цель этого руководства — помочь вам заменить кнопки на PS Vita Slim. Это может потребоваться, если кнопки залипают, изношены или повреждены. Процедура замены должна быть простой. Если вы будете действовать медленно и аккуратно, всё пройдет без проблем.
Шаг 1
Перед началом разборки убедитесь, что устройство полностью выключено и все карты памяти удалены
Все винты 6.35 мм были извлечены с помощью биты J00 из набора iFixit pro toolkit.
На задней панели устройства находятся четыре винта, удалите их как показано.
Шаг 2
На нижней стороне, рядом с разъемом зарядки, находятся два винта — удалите их с помощью отвертки J00 и винтов 6.35 мм из набора iFixit pro toolkit.
Наконец, удалите верхний винт под пылевой заглушкой, используя отвертку J00 и винт 6.35 мм из набора iFixit pro toolkit.
Шаг 3
Для следующего шага потребуется инструмент для открытия корпуса.
Осторожно отделяйте заднюю часть от передней полностью. Перед тем как полностью снять заднюю панель, необходимо отсоединить небольшой плоский шлейф внутри. В противном случае вы можете повредить внутренние шлейфы.
При разделении корпуса аккуратно подденьте его по всему периметру. Вы услышите щелчки при обходе — это хороший признак.
После снятия задней панели медленно и осторожно извлеките шлейфы, соединяющие аппаратные компоненты, чтобы получить доступ к ремонтируемым частям.
Шаг 4

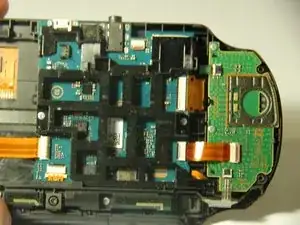

После отсоединения шлейфов задняя панель полностью снята, и у вас есть доступ к внутренним компонентам.
Шаг 5
Начинаем с левой стороны устройства. Здесь находится крестовина (D-pad), то есть кнопки влево, вправо, вверх и вниз.

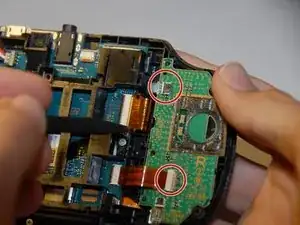

Следующий шаг — снять шлейф с зелёного корпуса слева.
Затем отвинтите два винта, удерживающие зелёный корпус, используя биту J00 из набора iFixit pro toolkit; оба винта имеют размер 6.35 мм.

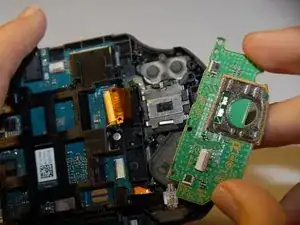

Теперь аккуратно поднимите оставшееся крепление — металлическую планку, удерживающую корпус. После её снятия вы можете снять зелёный корпус.
Шаг 6

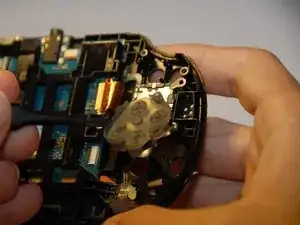

После снятия зелёного корпуса вы увидите обратную сторону крестовины (D-pad).

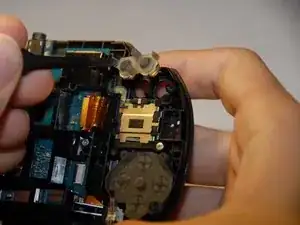

Когда она будет снята, вы сможете свободно заменить кнопки по необходимости.
Шаг 7
Теперь переходим к правой стороне и соответствующим кнопкам, то есть к замене кнопок на правой стороне: квадрата, треугольника, круга и крестика.

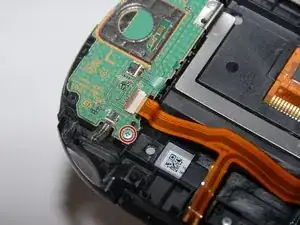

Первый шаг — снятие шлейфов с зелёного корпуса.

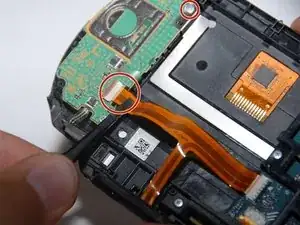

После удаления шлейфов отвинтите два винта 6.35 мм с помощью отвертки J00.

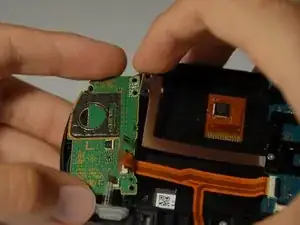

Теперь вы сможете снять зелёный корпус.
Шаг 8

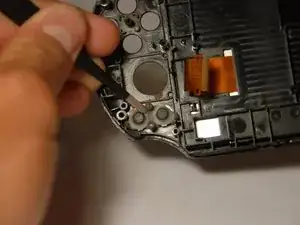

После снятия зелёного корпуса вы сможете увидеть контакты кнопок, которые необходимо снять.
Крестовина и остальные кнопки теперь можно заменить или просто очистить.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
