Замена левой внешней панели рукояти PlayStation Portal

Перед началом ремонта выключите PlayStation Portal и отключите все кабели.

Обе накладки бамперов удерживаются защёлками.

Прижмите пальцем накладку L1, чтобы она не выскочила при поддевании.

Вставьте плоский край лопатки между верхним краем накладки и белой панелью.

Подденьте, чтобы отщёлкнуть накладку.

Проведите лопаткой вдоль шва, чтобы освободить оставшиеся защёлки.

Снимите накладку L1.

Повторите ту же процедуру, чтобы поддеть и снять накладку R1.

Для установки накладки при сборке:

Вставьте накладку в её паз.

Надавите пальцем на накладку до щелчка, чтобы она встала на место.

Вставьте кончик пластикового медиатора под декоративную планку левого джойстика, в месте, где она оборачивается под рукоять.

Поверните медиатор, чтобы освободить нижнюю защёлку.

Вставьте кончик медиатора под внешнюю кромку планки.

Проведите медиатор вдоль кромки, чтобы освободить защёлки.

Вставьте кончик медиатора под внутреннюю кромку планки.

Проведите медиатор вдоль кромки, чтобы освободить защёлки.

Схватите нижний край планки и медленно поднимайте, чтобы освободить оставшиеся защёлки.

Если планка застряла, прокрутите или сдвиньте её вбок, чтобы освободить упрямые защёлки.

Поднимите и снимите декоративную планку левого джойстика.

Повторите процедуру, чтобы отщёлкнуть и снять декоративную планку правого джойстика.

Для повторного крепления планки при сборке:

Совместите и защёлкните верхний край планки пальцами.

Плотно прижмите по остальным кромкам, чтобы защёлкнуть планку на месте.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6.5 мм в нижних наконечниках каждой рукояти.

Возможно, потребуется отодрать защитные наклейки, чтобы получить доступ к винтам.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6.5 мм, фиксирующие верхние углы панели.

Задняя крышка по-прежнему зафиксирована многочисленными защёлками. В следующих шагах показано, как отщёлкнуть крышку, минимизируя риск повреждения защёлок.

Вставьте плоскую кромку лопатки в левый внутренний шов задней крышки.

Это освободит защёлку в этой области, слегка прогнув крышку и создав больший наружный шов.

Держите лопаткy вставленной в шов.

Вставьте кончик медиатора в левый наружный шов крышки.

Проведите медиатор вдоль шва, чтобы освободить защёлки, фиксирующие кромку.

Оставьте медиатор в шве, чтобы крышка не защёлкнулась обратно.

Уберите лопатку из внутреннего шва.

Повторите предыдущие три шага на правой стороне Portal, чтобы освободить защёлки вдоль правой кромки.

Осторожно переверните ваш Portal.

Схватитесь за верхний край задней крышки, близко к углу.

Аккуратно потяните верхний край наружу, пока не почувствуете, как защёлки в этом углу отпускают.

Потяните вдоль верхнего края, чтобы освободить все защёлки верхнего края.

Схватитесь за нижний край задней крышки, в центре.

Потяните с усилием, чтобы освободить защёлки, фиксирующие нижний край.

Снимите заднюю крышку.

Чтобы зафиксировать заднюю крышку при сборке:

Сначала совместите углы рядом с кнопками триггеров.

Плотно прижмите по всему периметру, чтобы защёлкнуть крышку на место.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6.5 мм, которые фиксируют левую половину корпуса рукояти к Portal.

Со стороны задней панели эти винты находятся на правой стороне Portal.

Эти винты могут быть тугими. Подпереть Portal рукой и сильно надавите на отвёртку.

Также можно попробовать использовать JIS‑отвёртку #00 для лучшего сцепления с винтами.

Схватитесь за верхний край корпуса рукояти и слегка поверните его наружу (от экрана), чтобы освободить внутренние защёлки.

Вставьте плоский край лопатки под внутренний край корпуса рукояти, рядом с моторчиком вибрации.

Поверните лопатку вдоль края, чтобы отщёлкнуть нижнюю часть корпуса рукояти.

Снимите левую половину корпуса рукояти.

Используя пальцы, оторвите серую накладку кнопок от корпуса рукояти и снимите её.

При сборке:

Убедитесь, что стрелка ориентации на накладке кнопок указывает вверх.

Переверните корпус рукояти, чтобы выпустить крестовину (D‑pad).

При сборке:

Разместите крестовину так, чтобы направляющие выступы располагались в вырезах корпуса.

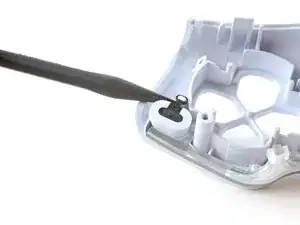

Используйте острый конец лопатки, чтобы поддеть кнопку «поделиться» в месте её крепления.

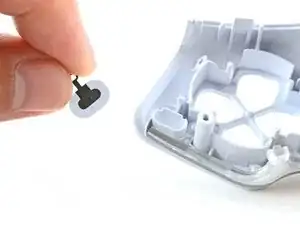

Снимите кнопку «поделиться».

При сборке аккуратно прижмите петлю крепления кнопки лопаткой обратно к месту крепления.

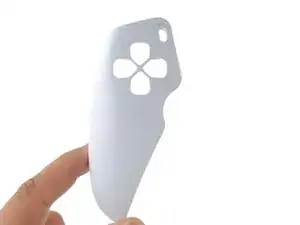

Осталась только левая половина корпуса рукояти.
