Замена вибромотора PlayStation Portal
В этом руководстве показано, как снять и заменить вибромотор (также называемый мотор-румбл или тактильный мотор) для вашей PlayStation Portal.
Для этого ремонта требуются базовые навыки и инструменты по пайке. Вам нужно будет распаять и припаять два провода к мотору, чтобы заменить его.
В Portal установлено два вибромотора — в этом руководстве показан ремонт левого мотора. При замене правого мотора процедура аналогична.
Шаг 1

Разрядите аккумулятор PlayStation Portal ниже 25% перед началом ремонта — заряженный литий‑ионный аккумулятор может загореться при повреждении.
Если аккумулятор вздут, примите соответствующие меры предосторожности.
Выключите Portal и отключите все кабели.
Шаг 2


Оба бампера зафиксированы защёлками.
Прижмите пальцем бампер L1, чтобы он не выскочил при поддевании.
Вставьте плоский конец лопатки между верхним краем бампера и белой панелью корпуса.
Подденьте, чтобы отщёлкнуть бампер.
Проведите лопаткой по шву, чтобы освободить оставшиеся защёлки.
Шаг 3

Снимите бампер L1.
Шаг 4


Повторите процедуру, чтобы поддеть и снять бампер R1.
Шаг 5


Чтобы установить бампер при сборке:
Вставьте бампер в его паз.
Нажмите пальцем на бампер до щелчка, чтобы он зафиксировался.
Шаг 6

Вставьте кончик пластикового пика для вскрытия под декоративную накладку левого джойстика, в месте где она оборачивается под грип.
Поверните пик, чтобы освободить нижнюю защёлку.
Шаг 7


Вставьте кончик пика под внешний край накладки.
Проведите пиком вдоль края, чтобы освободить защёлки.
Шаг 8

Вставьте кончик пика под внутренний край накладки.
Проведите пиком вдоль края, чтобы освободить защёлки.
Шаг 9

Схватите нижний край накладки и медленно приподнимите, чтобы освобождать оставшиеся защёлки.
Если накладка застряла, поверните или сдвиньте её в сторону, чтобы освободить упорные защёлки.
Шаг 10

Поднимите и снимите накладку левого джойстика.
Шаг 11


Повторите процедуру, чтобы отщёлкнуть и снять накладку правого джойстика.
Шаг 12

Чтобы при повторной сборке прикрепить накладку:
С помощью пальцев совместите и защёлкните верхний край на месте.
Плотно прижмите по оставшимся краям, чтобы защёлки защёлкнулись.
Шаг 13

Отвинтите крестовой отвёрткой два винта длиной 6.5 мм на нижних кончиках каждого грипа.
Возможно, потребуется отодрать несколько пломб, чтобы добраться до винтов.
Шаг 14

Отвинтите крестовой отвёрткой два винта длиной 6.5 мм, фиксирующие верхние углы корпуса.
Шаг 15

Задняя крышка всё ещё зафиксирована множеством защёлок. В следующих шагах показано, как отщёлкнуть крышку, минимизируя риск повреждения защёлок.
Шаг 16

Зацепите плоский край лопатки в левый, внутренний шов задней крышки.
Это освободит защёлку в этой области и немного прогнёт крышку, создавая более широкий наружный шов.
Держите лопатку вставленной в шов.
Шаг 17


Вставьте кончик пика в левый, внешний шов корпуса.
Проведите пиком вдоль шва, чтобы освободить защёлки, фиксирующие край.
Оставьте пик в шве, чтобы крышка не защёлкнулась обратно.
Шаг 18

Уберите лопатку из внутреннего шва.
Шаг 19


Повторите предыдущие три шага с правой стороны Portal, чтобы освободить защёлки вдоль правого края.
Шаг 20

Осторожно переверните ваш Portal.
Схватитесь за верхний край задней крышки, возле угла.
Аккуратно потяните верхний край наружу, пока не почувствуете, что защёлки в этом углу освобождаются.
Шаг 21

Тяните вдоль верхнего края, чтобы освободить все защёлки верхнего края.
Шаг 22

Схватитесь за нижний край задней крышки, возле центра.
Дерните с усиленной силой, чтобы освободить защёлки, фиксирующие нижний край.
Шаг 23

Снимите заднюю крышку.
Шаг 24


Чтобы защёлкнуть заднюю крышку на месте при сборке:
Сначала совместите углы рядом с триггерами.
Плотно прижмите по всему периметру, чтобы защёлкнуть крышку на месте.
Шаг 25

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, фиксирующие левую половину рукояти к Portal.
Со стороны задней панели эти винты находятся на правой стороне Portal.
Эти винты могут быть затянуты. Подпереть Portal рукой и приложите сильное давление к отвёртке.
Также можно попробовать использовать JIS‑отвёртку #00 для лучшего захвата винтов.
Шаг 26

Схватитесь за верхний край корпуса рукояти и слегка поверните его наружу (от экрана), чтобы освободить внутренние защёлки.
Шаг 27


Вставьте плоский край лопатки под внутренний край корпуса рукояти, рядом с мотором вибрации.
Поверните лопатку вдоль края, чтобы отщёлкнуть нижнюю часть корпуса рукояти.
Снимите левую половину рукояти.
Шаг 28

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, фиксирующие крышку левого джойстика.
Шаг 29

Поднимите и снимите крышку левого джойстика.
Шаг 30

Поднимите и снимите левую накладку с джойстика.
Шаг 31

Используйте острый конец лопатки, чтобы отогнуть вверх чёрную запорную пластину на ZIF‑разъёме левого джойстика.
Шаг 32

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,9 мм, фиксирующие модуль джойстика к Portal.
Эти винты могут быть затянуты. Подпереть Portal рукой и приложите сильное давление к отвёртке.
Также можно попробовать использовать JIS‑отвёртку #00 для лучшего захвата винтов.
Шаг 33


Сдвиньте модуль джойстика так, чтобы гибкий кабель вышел из гнезда.
Снимите левый джойстик.
При сборке заново сначала вставьте кабель джойстика в гнездо, прежде чем закреплять джойстик винтами.
Шаг 34

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, фиксирующие правую половину рукояти к Portal.
Со стороны задней панели эти винты находятся на левой стороне Portal.
Эти винты могут быть затянуты. Подпереть Portal рукой и приложите сильное давление к отвёртке.
Также можно попробовать использовать JIS‑отвёртку #00 для лучшего захвата винтов.
Шаг 35

Схватитесь за верхний край корпуса рукояти и слегка поверните его наружу (от экрана), чтобы освободить внутренние защёлки.
Шаг 36


Вставьте плоский край лопатки под внутренний край корпуса рукояти, рядом с мотором вибрации.
Поверните лопатку вдоль края, чтобы отщёлкнуть нижнюю часть корпуса рукояти.
Снимите правую половину рукояти.
Шаг 37

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, фиксирующие крышку правого джойстика.
Шаг 38

Поднимите и снимите крышку правого джойстика.
Шаг 39

Поднимите и снимите правую рукоятку с джойстика.
Шаг 40

Используйте острый конец лопатки, чтобы поднять вверх чёрную защёлку на ZIF‑разъёме правого джойстика.
Шаг 41

Отверткой Phillips снимите два винта длиной 2,9 мм, закрепляющие модуль джойстика на Portal.
Эти винты могут быть тугими. Поддерживайте Portal рукой и сильно нажимайте на отвертку.
Также можно попробовать использовать отвертку JIS #00 для лучшего захвата винтов.
Шаг 42


Сдвиньте модуль джойстика так, чтобы гибкий кабель вышел из разъёма.
Снимите правый джойстик.
При сборке вставьте кабель джойстика в разъём перед закреплением джойстика винтами.
Шаг 43

Отверткой Phillips открутите четыре винта длиной 6,5 мм (по два с каждой стороны), которыми два кронштейна джойстика закреплены на Portal.
Эти винты могут быть тугими. Поддерживайте Portal рукой и сильно нажимайте на отвертку. Также можно попробовать использовать отвертку JIS #00 для лучшего захвата винтов.
Шаг 44

Каждый кронштейн джойстика всё ещё соединён с Portal тонким гибким кабелем. Осторожно не растягивайте кабель при откидывании кронштейна.
Аккуратно переверните правый кронштейн так, чтобы он больше не перекрывал край экрана.
Повторите ту же операцию для левого кронштейна.
Шаг 45

Зафиксируйте оба кронштейна к раме с помощью ленты, чтобы они не закрывали экран.
Убедитесь, что тонкие гибкие кабели не находятся под напряжением, когда кронштейны закреплены лентой.
Шаг 46

Разогрейте iOpener и приложите его к нижнему краю экрана на две минуты, чтобы смягчить клей.
Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренняя батарея чувствительны к нагреву.
Шаг 47

Поместите пальцы под нижний край Portal, чтобы удерживать его неподвижно.
Прикрепите присоску к центру нижнего края как можно ближе к краю.
Шаг 48


Этот шаг показывает, как создать начальную щель с помощью монтажного инструмента. Если у вас нет монтажного инструмента, переходите к следующему шагу.
Сильно и равномерно тяните присоску вверх.
Нажмите краем монтажного инструмента вниз в зазор, чтобы создать начальную щель.
Если возникают трудности, повторно разогрейте край и попробуйте снова.
Вставьте кончик монтажной лопатки в зазор.
Не вставляйте лопатку глубже, чем на 2 мм, иначе вы можете повредить экран.
Шаг 49


Этот шаг показывает, как создать начальную щель с помощью монтажной лопатки.
Сильно и равномерно тяните присоску вверх, чтобы образовался зазор между экраном и рамой.
Если не удаётся вставить лопатку, разогрейте край и попробуйте снова. Возможно, придётся повторить процедуру несколько раз, пока клей не ослабнет достаточно для вставки лопатки.
Вставьте кончик монтажной лопатки в зазор.
Не вставляйте лопатку глубже, чем на 2 мм, иначе вы можете повредить экран.
Шаг 50


Наклоните монтажную лопатку вниз под углом 45°.
Это помогает лопатке скользить под панелью дисплея.
Вставляйте лопатку глубже по шву, пока она не сможет удерживаться самостоятельно.
После того как лопатка наклонена, её можно вставлять глубже 2 мм.
Шаг 51

Приложите разогретый iOpener к нижнему краю экрана на минуту, чтобы снова разогреть край.
Шаг 52


Проведите монтажной лопаткой вдоль нижнего края, чтобы разрезать клей.
Оставьте монтажную лопатку в нижнем левом углу, чтобы клей не склеился снова.
Шаг 53


Повторите процедуру разогрева и разрезания вдоль левого и верхнего краёв экрана. Оставьте монтажную лопатку в каждом углу, чтобы клей не склеился снова.
На этих краях нет кабелей, поэтому можно вставлять лопатку глубже 2 мм.
Шаг 54


Гибкий печатный шлейф (FPC) экрана расположен близко к правому краю. При слишком глубоком вхождении медиатора вы можете повредить FPC.
Нагрейте правый край экрана iOpener в течение одной минуты.
Используйте медиатор для разрезания по правому краю.
Не вводите медиатор более чем на 2 мм в зазор.
Шаг 55

Возьмите за левый край экрана у уголков и слегка приподнимите, чтобы отделить оставшийся клей.
Шаг 56


Осторожно, не натягивайте короткий кабель дисплея при перемещении экрана.
Перекиньте левый край экрана поверх правого и положите перевёрнутый экран на Portal.
Шаг 57


Положите палец на кронштейн кабеля дисплея, чтобы он не отскочил при поддёве.
Вставьте кончик лопатки под угол кронштейна и подденьте его вверх.
Снимите кронштейн.
Шаг 58

Используйте кончик лопатки, чтобы поддеть и отключить разъём кабеля дисплея.
Чтобы снова присоединить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. При смещении разъёма контакты могут погнуться и получить необратимое повреждение.
Шаг 59

Снимите экран.
Шаг 60

Вам потребуется заменить клей для повторного крепления экрана:
Для надёжного сцепления тщательно очистите все поверхности склеивания.
Удалите крупные куски клея плоским краем лопатки или пинцетом.
Используйте изопропиловый спирт высокой концентрации (>90%) для удаления оставшихся следов. Протирайте в одном направлении безворсовой тканью или фильтром для кофе, пока весь клей не исчезнет.
Дождитесь полного испарения оставшегося изопропилового спирта перед сборкой.
Нанесите полоски двухсторонней ленты, такой как Tesa, по периметру экрана для его повторного приклеивания.
Шаг 61

Отверткой Phillips отвинтите восемь винтов длиной 6,5 мм, фиксирующих крышку материнской платы к Portal.
Шаг 62

Вставьте плоский край лопатки под верхний правый угол крышки материнской платы.
Подденьте вверх, чтобы освободить защёлки, фиксирующие угол.
Шаг 63

Поднимите и снимите крышку материнской платы.
При сборке уложите крышку на место и прижмите по краям, чтобы защёлкнуть её.
Шаг 64

Используйте кончик лопатки, чтобы поддеть и отключить разъём батареи.
Шаг 65

Перед началом ремонта выключите PlayStation Portal и отключите все кабели.
Шаг 66

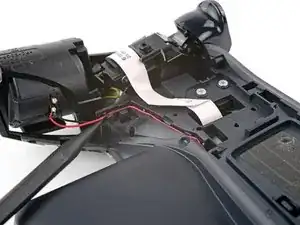

Кончиком лопатки аккуратно выведите два провода вибромотора из их канавки.
Шаг 67

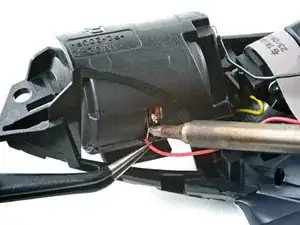

Используйте паяльник, чтобы выпаять два провода с контактов мотора.
Концы проводов имеют крючковую форму. Возможно, придётся слегка покачивать провод при выпаивании, чтобы его отцепить.
Шаг 68

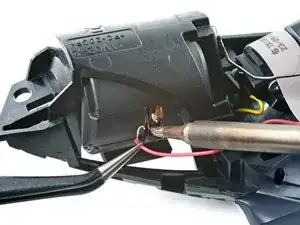

При припойке проводов при сборке:
Переверните Portal так, чтобы его задняя сторона была обращена к вам.
Чёрный провод должен быть припаян к верхнему контакту на вибромоторе.
Красный провод должен быть припаян к нижнему контакту на вибромоторе.
Это верно для любого из вибромоторов и обеспечивает их вращение в правильном направлении.
Шаг 69

Вибромотор приклеен к раме.
Надавите пальцами на заднюю часть мотора с сильным, равномерным усилием, пока он не отстанет от рамы.
Шаг 70

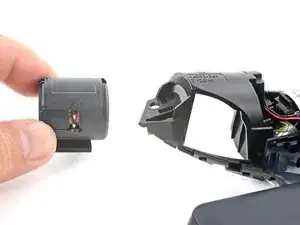

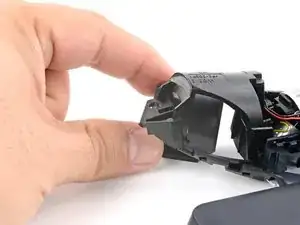

Снимите вибромотор.
Шаг 71


Во время повторной сборки:

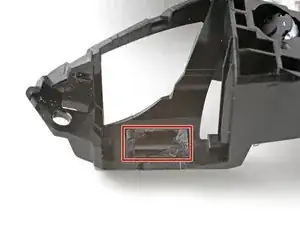

Удалите любые остатки клея с рамки и установите двустороннюю ленту, например ленту Tesa.
Если не заменить клей, вибромотор может ослабнуть и дребезжать во время работы.
Перенесите любую пенопластовую прокладку с вашего старого мотора на заменяющую деталь.
Вставьте мотор обратно в его углубление и прижмите с сильным давлением на одну минуту, чтобы клей схватился.
Припаяйте два провода к новому вибромотору.

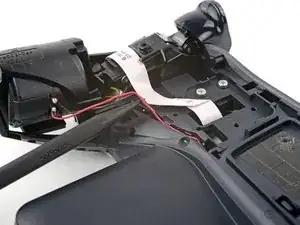

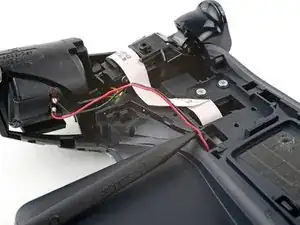

Используйте острый конец лопатки, чтобы аккуратно уложить провода мотора обратно в паз.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Отнесите электронные отходы к переработчику с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
