Замена USB‑C и разъёма для наушников PlayStation Portal

В этом руководстве показано, как снять и заменить платы с портами USB‑C и для наушников на вашей PlayStation Portal. Разъёмы расположены на небольшой модульной плате.

Вероятно, для этой процедуры потребуется замена аккумулятора. Разъёмы находятся под аккумулятором, и аккумулятор может легко согнуться или повредиться в процессе ремонта. Не используйте повторно повреждённый аккумулятор — он представляет собой потенциальную пожарную опасность.

Шаг 1

Разрядите аккумулятор вашего PlayStation Portal ниже 25% перед началом ремонта — заряженный литий‑ионный аккумулятор может загореться при повреждении.

Если аккумулятор вздут, примите соответствующие меры предосторожности.

Выключите Portal и отключите все кабели.

Шаг 2

Обе накладки на бамперах удерживаются защёлками.

Приложите палец к накладке L1, чтобы она не выстрелила при поддевании.

Вставьте плоский конец лопатки между верхним краем накладки и белым корпусом.

Подденьте, чтобы отщёлкнуть накладку.

Проведите лопаткой вдоль шва, чтобы освободить оставшиеся защёлки.

Шаг 3

Снимите накладку L1.

Шаг 4

Повторите процедуру, чтобы поддеть и снять накладку R1.

Шаг 5

Чтобы установить накладку при обратной сборке:

Совместите накладку со слотом.

Нажмите накладку пальцем вниз, пока она не защёлкнется на месте.

Шаг 6

Вставьте кончик медиатора под полоску облицовки левого джойстика, в том месте, где она огибает нижнюю часть рукоятки.

Поверните медиатор, чтобы освободить нижнюю защёлку.

Шаг 7

Вставьте кончик медиатора под внешний край полоски облицовки.

Проведите медиатором вдоль края, чтобы освободить защёлки.

Шаг 8

Вставьте кончик медиатора под внутренний край полоски.

Проведите медиатором вдоль края, чтобы освободить защёлки.

Шаг 9

Схватите нижний край полоски облицовки и медленно поднимите, чтобы освободить оставшиеся защёлки.

Если полоска застряла, поверните или сдвиньте её вбок, чтобы помочь освободить упрямые защёлки.

Шаг 10

Поднимите и снимите полоску облицовки левого джойстика.

Шаг 11

Повторите процедуру, чтобы отщёлкнуть и снять полоску облицовки правого джойстика.

Шаг 12

Чтобы прикрепить полоску облицовки при обратной сборке:

Выравнивайте и защёлкните верхний край пальцами.

Плотно прижмите остальные края, чтобы защёлкнуть полоску на месте.

Шаг 13

Отвинтите крестовой отвёрткой два винта длиной 6.5 мм в нижних наконечниках каждой рукоятки.

Возможно, придётся отклеить защитные наклейки, чтобы получить доступ к винтам.

Шаг 14

Отвинтите крестовой отвёрткой два винта длиной 6.5 мм, фиксирующие верхние углы корпуса.

Шаг 15

Задняя крышка всё ещё удерживается многочисленными защёлками. Следующие шаги покажут, как отщёлкнуть крышку, минимизируя риск повреждения защёлок.

Шаг 16

Вставьте плоскую кромку лопатки в левый, внутренний шов задней крышки.

Это освободит защёлку в этой области, слегка согнув крышку и увеличив внешний шов.

Держите лопатку вставленной в шов.

Шаг 17

Вставьте кончик медиатора в левый, внешний шов корпуса.

Проведите медиатором вдоль шва, чтобы освободить защёлки, фиксирующие край.

Оставьте медиатор в шве, чтобы крышка не защёлкнулась обратно.

Шаг 18

Уберите лопатку из внутреннего шва.

Шаг 19

Повторите предыдущие три шага с правой стороны Portal, чтобы освободить защёлки вдоль правого края.

Шаг 20

Схватитесь за верхний край задней крышки, возле угла.

Осторожно потяните верхний край наружу, пока не почувствуете освобождение защёлок в этом углу.

Шаг 21

Потяните вдоль верхнего края, чтобы освободить все защёлки верхнего края.

Шаг 22

Схватитесь за нижний край задней крышки, возле центра.

Потяните с усилием, чтобы освободить защёлки, фиксирующие нижний край.

Шаг 23

Снимите заднюю крышку.

Шаг 24

Чтобы защёлкнуть заднюю крышку при сборке:

Сначала совместите углы рядом с кнопками триггеров.

Плотно прижмите по всему периметру, чтобы защёлкнуть крышку на месте.

Шаг 25

Используйте крестовую отвертку, чтобы снять два винта длиной 6,5 мм, фиксирующие левую половину рукояти к Portal.

С тыльной стороны эти винты находятся с правой стороны Portal.

Эти винты могут быть затянуты. Подперите Portal рукой и приложите сильное давление к отвертке.

Также можно попробовать использовать JIS #00, чтобы лучше захватить эти винты.

Шаг 26

Схватитесь за верхний край корпуса рукояти и слегка поверните его наружу (от экрана), чтобы освободить внутренние защёлки.

Шаг 27

Вставьте плоский край лопатки под внутренний край корпуса рукояти, рядом с мотором вибрации.

Поверните лопатку вдоль края, чтобы отщёлкнуть нижнюю часть корпуса рукояти.

Снимите левую половину рукояти.

Шаг 28

Используйте крестовую отвертку, чтобы снять два винта длиной 6,5 мм, фиксирующие крышку левого джойстика.

Шаг 29

Поднимите и снимите крышку левого джойстика.

Шаг 30

Поднимите и снимите левую втулку с джойстика.

Шаг 31

Используйте острие лопатки, чтобы перевернуть вверх чёрную фиксирующую планку на ZIF‑разъёме левого джойстика.

Шаг 32

Используйте крестовую отвертку, чтобы снять два винта длиной 2,9 мм, фиксирующие модуль джойстика к Portal.

Эти винты могут быть затянуты. Подперите Portal рукой и приложите сильное давление к отвертке.

Также можно попробовать использовать JIS #00, чтобы лучше захватить эти винты.

Шаг 33

Сдвиньте модуль джойстика так, чтобы шлейф вышел из розетки.

Снимите левый джойстик.

При сборке вставьте кабель джойстика в розетку перед закреплением джойстика винтами.

Шаг 34

Используйте крестовую отвертку, чтобы снять два винта длиной 6,5 мм, фиксирующие правую половину рукояти к Portal.

С тыльной стороны эти винты находятся с левой стороны Portal.

Эти винты могут быть затянуты. Подперите Portal рукой и приложите сильное давление к отвертке.

Также можно попробовать использовать JIS #00, чтобы лучше захватить эти винты.

Шаг 35

Схватитесь за верхний край корпуса рукояти и слегка поверните его наружу (от экрана), чтобы освободить внутренние защёлки.

Шаг 36

Вставьте плоский край лопатки под внутренний край корпуса рукояти, рядом с мотором вибрации.

Поверните лопатку вдоль края, чтобы отщёлкнуть нижнюю часть корпуса рукояти.

Снимите правую половину рукояти.

Шаг 37

Используйте крестовую отвертку, чтобы снять два винта длиной 6,5 мм, фиксирующие крышку правого джойстика.

Шаг 38

Поднимите и снимите крышку правого джойстика.

Шаг 39

Поднимите и снимите правую насадку с джойстика.

Шаг 40

Используйте острие лопатки, чтобы поднять чёрную фиксирующую защёлку на ZIF‑коннекторе правого джойстика.

Шаг 41

Отверткой Phillips удалите два винта длиной 2.9 мм, фиксирующие модуль джойстика в Portal.

Эти винты могут быть заклинены. Удерживайте Portal рукой и сильно надавите на отвертку.

Также можно попробовать использовать отвертку JIS #00 для лучшего захвата этих винтов.

Шаг 42

Сдвиньте модуль джойстика так, чтобы гибкий кабель вышел из разъёма.

Снимите правый джойстик.

При сборке сдвиньте кабель джойстика в его разъём перед фиксацией джойстика винтами.

Шаг 43

Отверткой Phillips удалите четыре винта длиной 6.5 мм (по два с каждой стороны), которыми два кронштейна джойстиков закреплены в Portal.

Эти винты могут быть заклинены. Удерживайте Portal рукой и сильно надавите на отвертку. Также можно попробовать использовать отвертку JIS #00 для лучшего захвата этих винтов.

Шаг 44

Каждый кронштейн джойстика всё ещё прикреплён к Portal через тонкий гибкий кабель. Аккуратно обращайтесь с ним, не натягивайте кабель при перемещении кронштейна.

Осторожно переверните правый кронштейн так, чтобы он больше не перекрывал край экрана.

Повторите процедуру для левого кронштейна.

Шаг 45

Зафиксируйте оба кронштейна к рамке с помощью ленты, чтобы они не закрывали экран.

Убедитесь, что тонкие гибкие кабели не находятся под натяжением, когда кронштейны приклеены лентой.

Шаг 46

Подогрейте iOpener и приложите его к нижнему краю экрана на две минуты, чтобы смягчить клей.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть устройство — дисплей и встроенная батарея чувствительны к нагреву.

Шаг 47

Поместите пальцы под нижний край Portal, чтобы удерживать его в фиксированном положении.

Прикрепите присоску к центру нижнего края, как можно ближе к краю.

Шаг 48

На этом шаге показано, как создать начальный зазор с помощью инструмента для разборки. Если у вас нет такого инструмента, пропустите следующий шаг.

Резко и равномерно потяните присоску вверх.

Нажмите краем инструмента для разборки вниз в шов, чтобы создать начальный зазор.

Если возникают трудности, снова подогрейте край и попробуйте ещё раз.

Вставьте кончик медиатора в получившийся зазор.

Не вставляйте медиатор глубже, чем на 2 мм, иначе вы можете повредить экран.

Шаг 49

На этом шаге показано, как создать начальный зазор с помощью медиатора для разборки.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между экраном и рамкой.

Если вы не можете вставить медиатор, подогрейте край и попробуйте снова. Возможно, придётся повторить процедуру несколько раз, пока клей не ослабнет достаточно для вставки медиатора.

Вставьте кончик медиатора в зазор.

Не вставляйте медиатор глубже, чем на 2 мм, иначе вы можете повредить экран.

Шаг 50

Наклоните медиатор под углом 45° вниз.

Это помогает медиатору скользить под панелью дисплея.

Вставьте медиатор глубже в шов до тех пор, пока он не сможет удерживаться на месте самостоятельно.

После наклона медиатора его можно вставлять глубже, чем на 2 мм.

Шаг 51

Приложите подогретый iOpener к нижнему краю экрана на одну минуту, чтобы снова разогреть клей.

Шаг 52

Проведите медиатором вдоль нижнего края, чтобы разрезать клей.

Оставьте медиатор в левом нижнем углу, чтобы клей снова не застыл.

Шаг 53

Повторите нагрев и разрезание вдоль левой и верхней кромок экрана. Оставьте медиатор в каждом углу, чтобы клей не затянулся.

На этих кромках нет кабелей, поэтому можно вставлять медиатор глубже 2 мм.

Шаг 54

Гибкий печатный кабель (FPC) экрана расположен близко к правому краю. Если ввести медиатор слишком глубоко, можно повредить FPC.

Используйте iOpener, чтобы подогреть правый край экрана в течение одной минуты.

Вставьте медиатор и проведите им по правому краю, разрезая клей.

Не вводите медиатор более чем на 2 мм в шов.

Шаг 55

Схватите левый край экрана вблизи углов и слегка приподнимите, чтобы отделить оставшийся клей.

Шаг 56

Осторожно, не натягивайте короткий кабель дисплея при перемещении экрана.

Перекиньте левый край экрана через правый и положите перевёрнутый экран поверх устройства Portal.

Шаг 57

Прижмите пальцем кронштейн кабеля дисплея, чтобы он не отскочил при поддевании.

Вставьте кончик лопатки под угол кронштейна и отожмите его вверх.

Снимите кронштейн.

Шаг 58

Используйте кончик лопатки, чтобы поддеть и отсоединить разъём кабеля дисплея.

Чтобы снова подключить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посредине. При неверном совмещении контакты могут сгибаться и получить необратимые повреждения.

Шаг 59

Снимите экран.

Шаг 60

Для повторного крепления экрана потребуется заменить клей:

Чтобы обеспечить хорошее сцепление, тщательно очистите все поверхности склейки.

Удалите крупные куски клея плоской кромкой лопатки или пинцетом.

Используйте изопропиловый спирт высокой концентрации (>90%) для удаления оставшихся следов. Протирать в одном направлении безворсовой тканью или фильтром для кофе до полного удаления клеевого налёта.

Дайте изопропиловому спирту полностью испариться перед сборкой.

Нанесите полоски двусторонней ленты, например Tesa, по периметру экрана для его повторного приклеивания.

Шаг 61

Отвинтите восемь винтов длиной 6.5 мм крестовой отверткой, крепящих крышку материнской платы к Portal.

Шаг 62

Подденьте плоской кромкой лопатки правый верхний угол крышки материнской платы.

Отожмите, чтобы освободить защёлки, фиксирующие угол.

Шаг 63

Поднимите и снимите крышку материнской платы.

При сборке уложите крышку на место и прижмите по краям, чтобы защёлкились фиксаторы.

Шаг 64

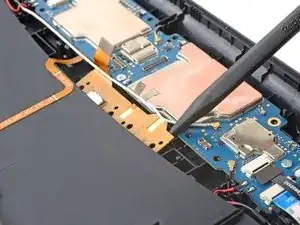

Используйте кончик лопатки, чтобы поддеть и отключить разъём батареи.

Шаг 65

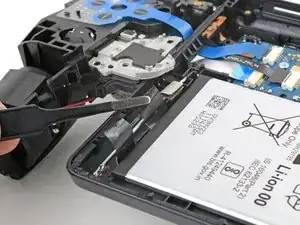

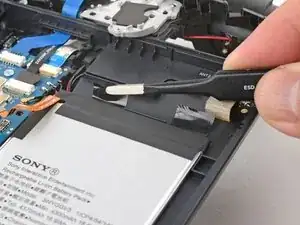

Батарея закреплена четырьмя адгезивными лентами со свойством растягивания. Каждая лента заканчивается чёрной тянущей вкладкой по внешним краям батареи.

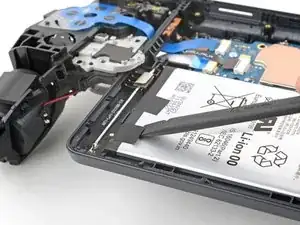

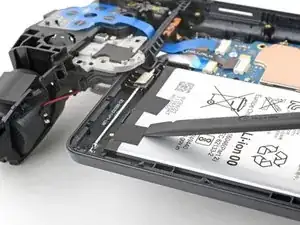

С помощью плоской кромки лопатки или пальцами осторожно подденьте чёрную тянущую вкладку с верхней части батареи.

Осторожно, не проколите батарею инструментом.

Шаг 66

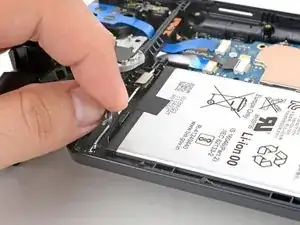

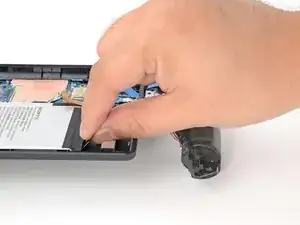

Подденьте оставшиеся три чёрные тянущие вкладки с верхней части батареи.

Шаг 67

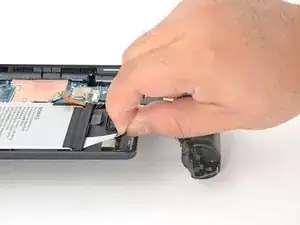

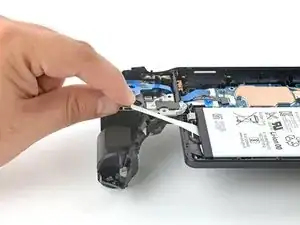

Схватите чёрную тянущую вкладку пальцами.

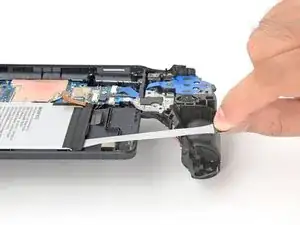

Тяните вкладку медленно под небольшим углом. Лента растянется в несколько раз по длине при вытягивании.

Продолжайте тянуть, пока лента полностью не оторвётся из-под батареи.

Если лента оборвалась, попытайтесь захватить её пальцами или тупоконечным пинцетом. Если не удаётся захватить её из-под батареи, оставьте как есть на данный момент.

Шаг 68

Повторите процедуру для удаления трёх оставшихся адгезивных лент.

Если лента оборвалась и вы не смогли её извлечь:

Нанесите несколько капель изопропилового спирта высокой концентрации (>90%) под край батареи вблизи оборванной ленты.

Подождите одну минуту, чтобы спирт ослабил клей.

Просуньте медиатор под ослабевший край батареи и аккуратно подденьте батарею.

Осторожно, не сгибайте батарею. Если она кажется застрявшей, нанесите ещё несколько капель изопропилового спирта и попробуйте снова.

Шаг 69

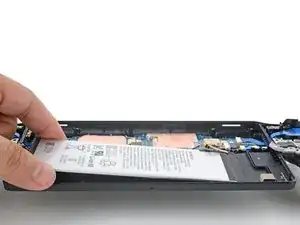

Снимите аккумулятор.

Не используйте повторно аккумулятор, если он помят или даже слегка изогнут — это потенциальная опасность. Замените его на новый.

Прикрепите заменённый аккумулятор с помощью двустороннего скотча, например Tesa, или ленты с растягивающимся клеевым слоем для снятия.

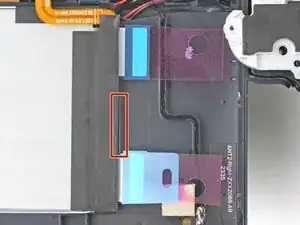

Будьте внимательны при размещении растягивающихся клеевых лент. С правой стороны от гнезда аккумулятора у Portal есть пластиковая кромка. Размещайте ленты так, чтобы они не были перекрыты кромкой.

Шаг 70

Перед началом ремонта выключите PlayStation Portal и отключите все кабели.

Шаг 71

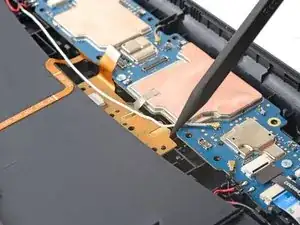

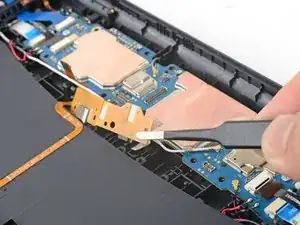

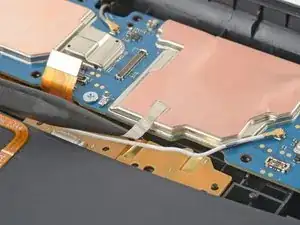

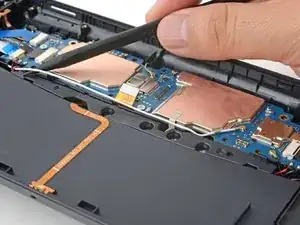

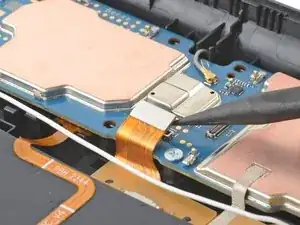

Используя наконечник лопатки, поднимите белый антенный кабель из канавки вдоль нижнего края материнской платы.

Шаг 72

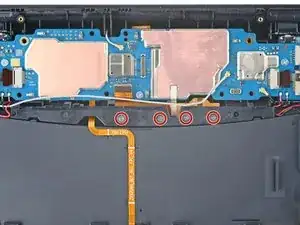

Отверткой Phillips отвинтите четыре винта длиной 6,5 мм, крепящие кронштейн порта к раме.

Шаг 73

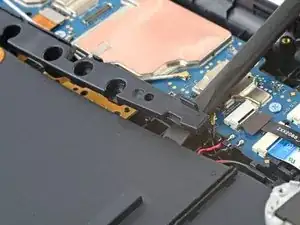

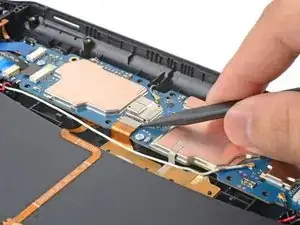

Вставьте плоский край лопатки в верхний край кронштейна порта, рядом с левым углом.

Подденьте вверх, чтобы освободить защёлки, удерживающие кронштейн.

Повторите процедуру у правого края кронштейна, чтобы полностью отщёлкнуть его.

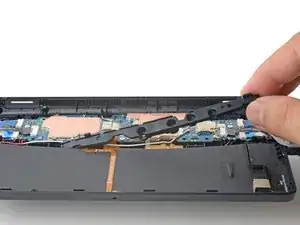

Шаг 74

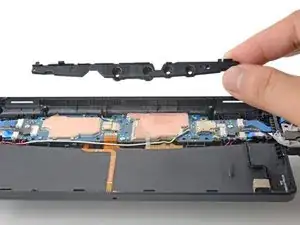

Поднимите и удалите кронштейн порта.

Шаг 75

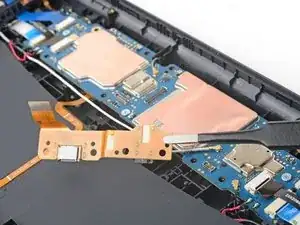

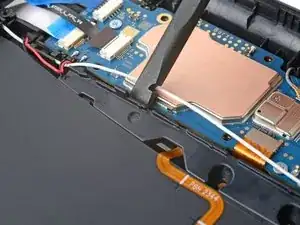

Используя наконечник лопатки, подденьте и отсоедините соединитель платы портов.

Шаг 76

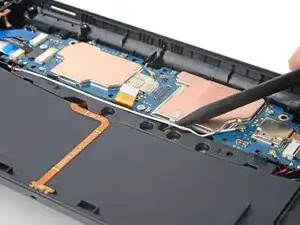

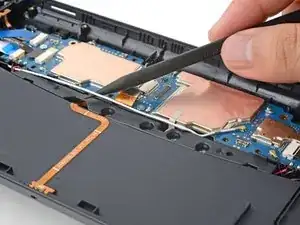

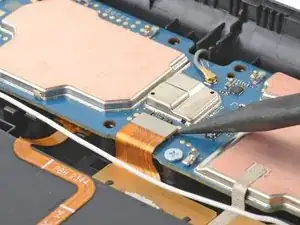

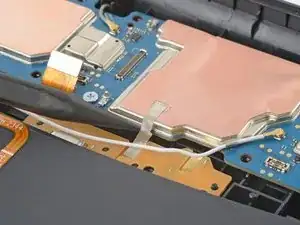

Вставьте наконечник лопатки под проводящую ленту, связывающую плату портов с материнской платой.

Аккуратно приподнимите ленту, чтобы отделить её от платы портов.

Лента помогает снижать электромагнитные помехи. Если вы повредите её во время ремонта, это не критично — Portal всё равно будет функционировать.

При сборке прижмите ленту обратно к плате портов.

Шаг 77

Вставьте наконечник лопатки под верхний правый угол платы портов и подденьте вверх, чтобы ослабить её.

Шаг 78

Снимите плату портов.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Для оптимальной работы после выполнения этого руководства откалибруйте недавно установленный аккумулятор.

Отнесите электронные отходы на переработку в центр с сертификатом R2 или e-Stewards.

Ремонт пошёл не так? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.

Перевод руководства с ifixit.com
