Замена правого бокового корпуса ручки PlayStation Portal

Перед началом ремонта выключите PlayStation Portal и отключите все кабели.

Обе клавиши-бамперы зафиксированы защёлками.

Положите палец на бампер L1, чтобы предотвратить его выпадение при поддевании.

Вставьте плоский конец лопатки между верхним краем бампера и белым корпусом.

Подденьте бампер, чтобы отсоединить защёлку.

Переместите лопатку вдоль шва, чтобы освободить оставшиеся защёлки.

Снимите бампер L1.

Повторите процедуру, чтобы поддеть и снять бампер R1.

Чтобы установить бампер при сборке:

Установите бампер в его паз.

Нажмите пальцем на бампер, плотно прижмите его, пока он не защёлкнется.

Вставьте конец открывателя под полоску обрамления левого джойстика в месте, где она проходит ниже ручки.

Поверните открыватель, чтобы освободить нижнюю защёлку.

Вставьте конец открывателя под наружный край полоски обрамления.

Переместите открыватель вдоль края, чтобы отсоединить защёлки.

Вставьте конец открывателя под внутренний край полоски.

Переместите открыватель вдоль края, чтобы отсоединить защёлки.

Удерживайте нижний край полоски обрамления и медленно поднимайте её, чтобы освободить оставшиеся защёлки.

Если полоска не сдвигается, повращайте или сдвиньте её вбок, чтобы помочь высвободить упрямые защёлки.

Поднимите и снимите полоску обрамления левого джойстика.

Повторите процедуру, чтобы отсоединить и снять полоску обрамления правого джойстика.

Чтобы прикрепить полоску обрамления при сборке:

Пальцами выровняйте и зафиксируйте верхний край.

Плотно прижмите оставшиеся края, чтобы защёлкнуть полоску.

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить два винта длиной 6,5 мм в нижних концах каждой ручки.

Возможно, потребуется снять несколько наклеек, указывающих на вскрытие, чтобы получить доступ к винтам.

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить два винта длиной 6,5 мм, крепящих верхние углы корпуса.

Задняя часть корпуса всё ещё зафиксирована множеством защёлок. В следующих шагах показано, как их отсоединить, минимизируя риск повреждения.

Вставьте плоский конец лопатки в левый внутренний шов задней части корпуса.

Это освободит защёлку в этой области и немного изогнёт корпус, увеличив внешний шов.

Оставьте лопатку в шве.

Вставьте конец открывателя в левый внешний шов корпуса.

Перемещайте открыватель вдоль шва, чтобы отсоединить защёлки по краю.

Оставьте один из открывателей в шве, чтобы корпус не защёлкнулся обратно.

Извлеките лопатку из внутреннего шва.

Повторите три предыдущих шага на правой стороне Portal, чтобы освободить защёлки по правому краю.

Осторожно переверните Portal.

Возьмитесь за верхний край задней панели вблизи одного из углов.

Аккуратно потяните верхний край наружу, пока не почувствуете, что защёлки отпали в этом углу.

Продвигайтесь вдоль верхнего края, отщёлкивая все защёлки верхней кромки.

Возьмитесь за нижний край задней панели примерно по центру.

Потяните с усилием, чтобы отсоединить защёлки, фиксирующие нижний край.

Снимите заднюю панель.

Чтобы зафиксировать заднюю панель при сборке:

Сначала совместите углы рядом с кнопками-триггерами.

Хорошо нажмите по всему периметру, чтобы защёлкнуть панель на место.

Используйте отвёртку с крестообразным наконечником, чтобы вывернуть два винта длиной 6,5 мм, крепящих правую рукоятку к устройству Portal.

Со стороны задней панели эти винты расположены слева от устройства Portal.

Винты могут быть сильно затянуты. Удерживайте Portal одной рукой и сильно нажимайте отвёрткой.

Можно также попробовать использовать отвёртку JIS №00, чтобы лучше захватить винты.

Возьмитесь за верхний край рукоятки и слегка поверните её наружу (в сторону от экрана), чтобы освободить внутренние защёлки.

Вставьте плоский край лопатки под внутренний край рукоятки рядом с вибромотором.

Поверните лопатку вдоль края, чтобы отстыковать нижнюю часть рукоятки.

Снимите правую рукоятку.

Пальцами отогните серую заглушку кнопки от рукоятки и снимите её.

При сборке убедитесь, что стрелка ориентации на заглушке направлена вверх.

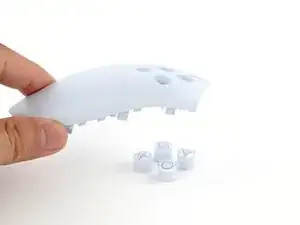

Переверните рукоятку, чтобы достать кнопки действий.

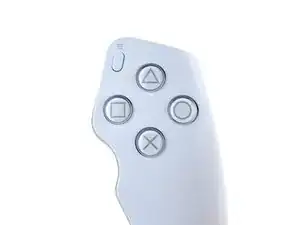

На втором фото показано, куда устанавливать каждую кнопку при сборке. Каждая кнопка имеет специальную форму, подходящую только к своему углублению и определённой ориентации.

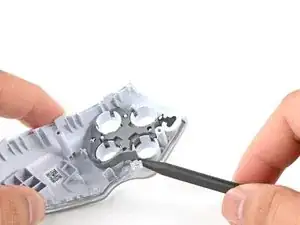

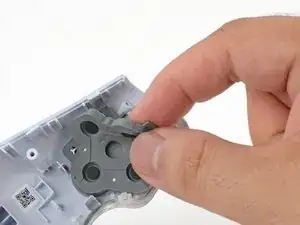

Используйте острый конец лопатки, чтобы поддеть уплотнитель кнопок вокруг отверстий.

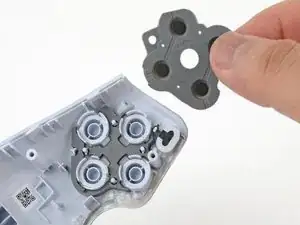

Снимите уплотнитель кнопок.

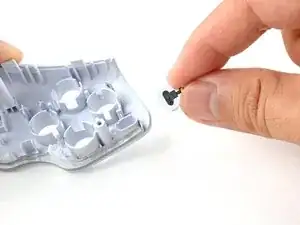

Используйте острый конец лопатки, чтобы поддеть меню-кнопку от места крепления.

Снимите меню-кнопку.

При сборке используйте лопатку, чтобы аккуратно надеть петлю крепления меню-кнопки обратно на место крепления.

Осталась только правая рукоятка.
