Замена правого динамика PlayStation Portal

Дождитесь разряда батареи PlayStation Portal ниже 25% перед началом ремонта — заряженная литий‑ионная батарея может загореться при повреждении.

Если батарея вздута, примите соответствующие меры предосторожности.

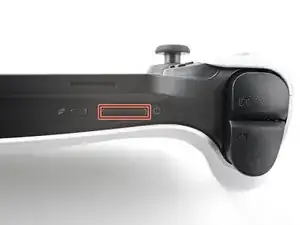

Выключите Portal и отключите все кабели.

Обе накладки удерживаются на защёлках.

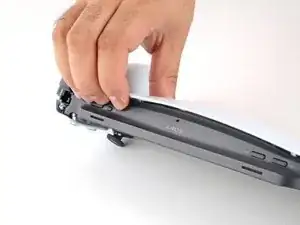

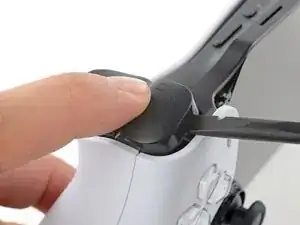

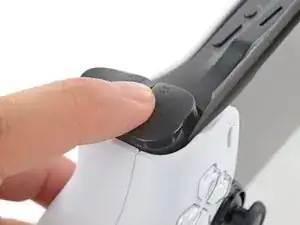

Прижмите пальцем накладку L1, чтобы она не отлетела при поддевании.

Вставьте плоский конец лопатки между верхним краем накладки и белой оболочкой.

Подденьте, чтобы отщёлкнуть накладку.

Сдвиньте лопаткой вдоль шва, чтобы освободить оставшиеся защёлки.

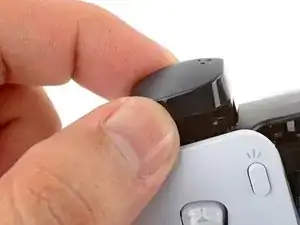

Снимите накладку L1.

Повторите процедуру, чтобы поддеть и снять накладку R1.

Для установки накладки при сборке:

Вставьте накладку в её паз.

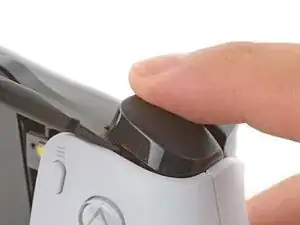

Прижмите накладку пальцем до щелчка, чтобы она защёлкнулась на месте.

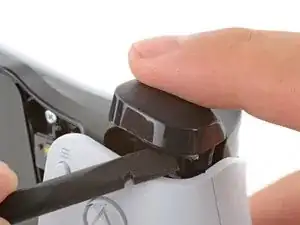

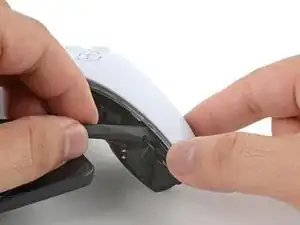

Вставьте кончик медиатора под отделочную полосу левого джойстика, там, где она оборачивается под ручку.

Поверните медиатор, чтобы освободить нижнюю защёлку.

Вставьте кончик медиатора под внешний край отделочной полосы.

Проведите медиатором вдоль края, чтобы освободить защёлки.

Вставьте кончик медиатора под внутренний край полосы.

Проведите медиатором вдоль края, чтобы освободить защёлки.

Возьмитесь за нижний край отделочной полосы и медленно поднимайте, чтобы освободить оставшиеся защёлки.

Если полоса застряла, покрутите или сдвиньте её в сторону, чтобы помочь освободить упорные защёлки.

Поднимите и снимите отделочную полосу левого джойстика.

Повторите процедуру, чтобы отщёлкнуть и снять отделочную полосу правого джойстика.

Для повторного присоединения полосы при сборке:

С помощью пальцев совместите и защёлкните верхний край на место.

Плотно прижмите по оставшимся краям, чтобы полосa защёлкнулась.

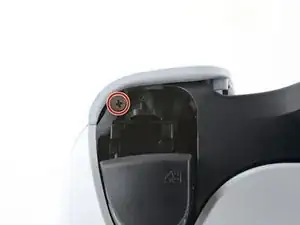

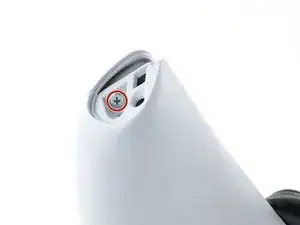

Отверткой Phillips отвинтите два винта длиной 6.5 мм на нижних кончиках каждой ручки.

Возможно, придётся снять защитные наклейки, чтобы получить доступ к винтам.

Отверткой Phillips отвинтите два винта длиной 6.5 мм, удерживающие верхние углы корпуса.

Задняя крышка по‑прежнему зафиксирована многочисленными защёлками. В следующих шагах показано, как отщёлкнуть крышку, снижая риск повреждения защёлок.

Вставьте плоский край лопатки в левый внутренний шов задней крышки.

Это освобождает защёлку в этой области, слегка изгибая крышку и увеличивая внешний шов.

Держите лопатку вставленной в шов.

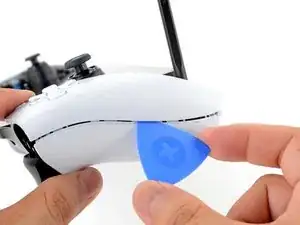

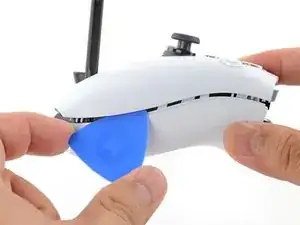

Вставьте кончик медиатора в левый внешний шов корпуса.

Проведите медиатором вдоль шва, чтобы освободить защёлки, фиксирующие край.

Оставьте медиатор в шве, чтобы крышка не защёлкнулась обратно.

Удалите лопатку из внутреннего шва.

Повторите предыдущие три шага на правой стороне Portal, чтобы освободить защёлки вдоль правого края.

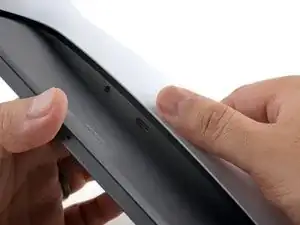

Потяните вдоль верхнего края, чтобы освободить все защёлки верхнего края.

Возьмитесь за нижний край задней крышки, ближе к центру.

Снимите с усилием, чтобы освободить защёлки, фиксирующие нижний край.

Снимите заднюю крышку.

Чтобы защёлкнуть заднюю крышку при сборке:

Сначала совместите углы рядом с кнопками-триггерами.

Плотно надавите по всему периметру, чтобы защёлкнуть крышку на место.

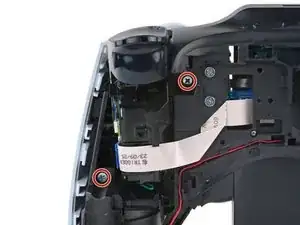

Отверткой Phillips отвинтите два винта длиной 6,5 мм, фиксирующие левую половину ручки к Portal.

Сзади эти винты находятся с правой стороны Portal.

Эти винты могут быть тугими. Зафиксируйте Portal рукой и сильно надавите на отвертку.

Также можно попробовать использовать отвертку JIS #00 для лучшего захвата винтов.

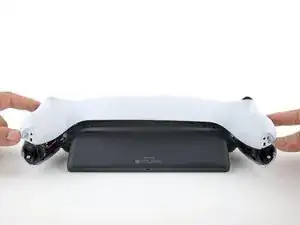

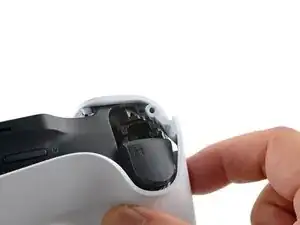

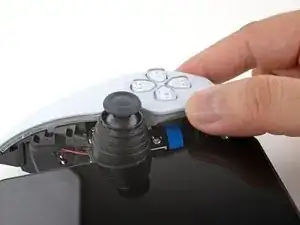

Возьмитесь за верхний край корпуса ручки и слегка выверните его наружу (от экрана), чтобы освободить внутренние защёлки.

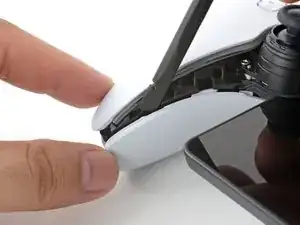

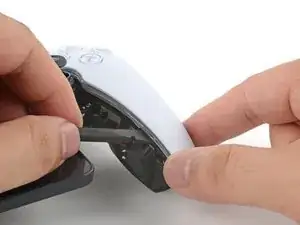

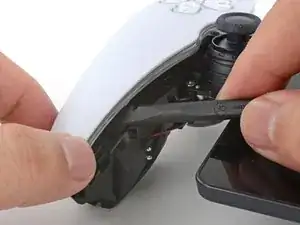

Вставьте плоскую кромку медиатора под внутренний край корпуса ручки, рядом с мотором вибрации.

Поверните медиатор вдоль края, чтобы отщёлкнуть нижнюю часть корпуса ручки.

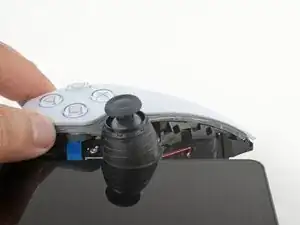

Снимите левую половину ручки.

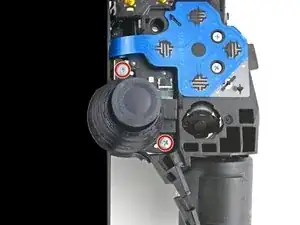

Отверткой Phillips отвинтите два винта длиной 6,5 мм, фиксирующие крышку левого джойстика.

Поднимите и снимите крышку левого джойстика.

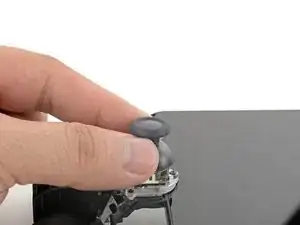

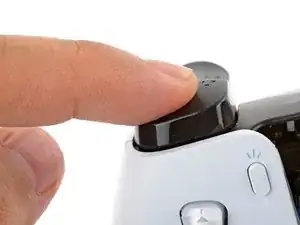

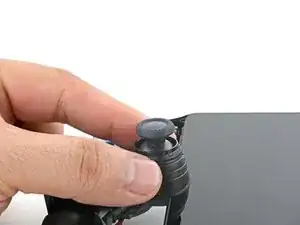

Поднимите и снимите левый колпачок с джойстика.

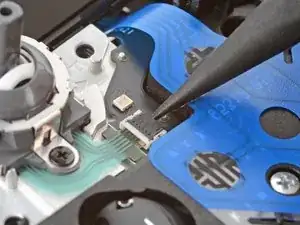

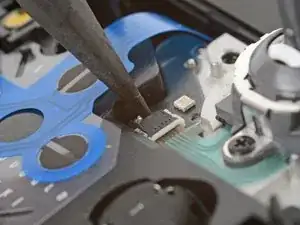

Используя острый конец медиатора, отогните вверх чёрную фиксирующую вкладку на ZIF‑разъёме левого джойстика.

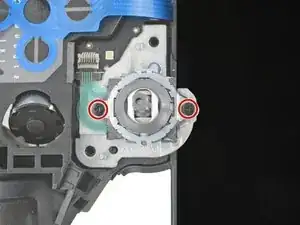

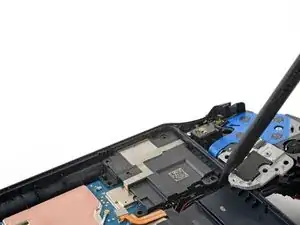

Отверткой Phillips отвинтите два винта длиной 2,9 мм, фиксирующие модуль джойстика к Portal.

Эти винты могут быть тугими. Зафиксируйте Portal рукой и сильно надавите на отвертку.

Также можно попробовать использовать отвертку JIS #00 для лучшего захвата винтов.

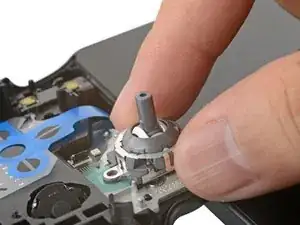

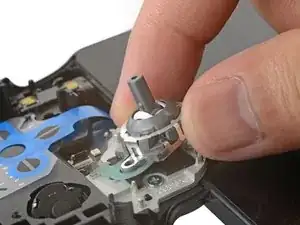

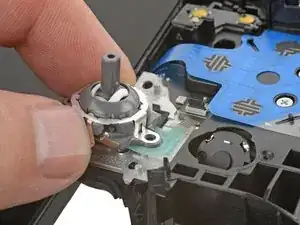

Сдвиньте модуль джойстика так, чтобы гибкий кабель вышел из гнезда.

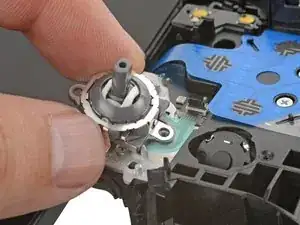

Снимите левый джойстик.

При сборке вставьте кабель джойстика в гнездо перед закреплением джойстика винтами.

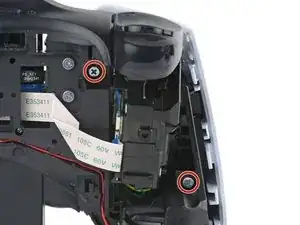

Отверткой Phillips отвинтите два винта длиной 6,5 мм, фиксирующие правую половину ручки к Portal.

Сзади эти винты находятся с левой стороны Portal.

Эти винты могут быть тугими. Зафиксируйте Portal рукой и сильно надавите на отвертку.

Также можно попробовать использовать отвертку JIS #00 для лучшего захвата винтов.

Возьмитесь за верхний край корпуса ручки и слегка выверните его наружу (от экрана), чтобы освободить внутренние защёлки.

Вставьте плоскую кромку медиатора под внутренний край корпуса ручки, рядом с мотором вибрации.

Поверните медиатор вдоль края, чтобы отщёлкнуть нижнюю часть корпуса ручки.

Снимите правую половину ручки.

Отверткой Phillips отвинтите два винта длиной 6,5 мм, фиксирующие крышку правого джойстика.

Поднимите и снимите крышку правого джойстика.

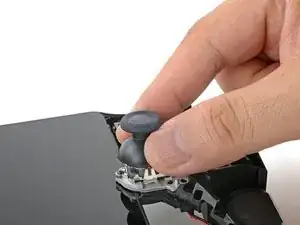

Поднимите и снимите правый колпачок с джойстика.

Используйте кончик лопатки, чтобы поднять черную защелку справа на ZIF‑разъеме правого джойстика.

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 2,9 мм, крепящих модуль джойстика к Portal.

Эти винты могут быть тугими. Поддерживайте Portal рукой и прикладывайте сильное давление к отвертке.

Также можно попробовать использовать отвертку JIS #00 для лучшего зацепления с этими винтами.

Сдвиньте модуль джойстика так, чтобы гибкий кабель вышел из разъема.

Снимите правый джойстик.

При сборке сдвиньте кабель джойстика в разъем перед тем, как закрепить джойстик винтами.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6,5 мм (по два с каждой стороны), крепящие две скобы джойстиков к Portal.

Эти винты могут быть тугими. Поддерживайте Portal рукой и прикладывайте сильное давление к отвертке. Также можно попробовать использовать отвертку JIS #00 для лучшего зацепления с этими винтами.

Каждая скоба джойстика всё ещё подключена к Portal через тонкий гибкий кабель. Будьте осторожны, чтобы не натянуть кабель при перемещении скобы.

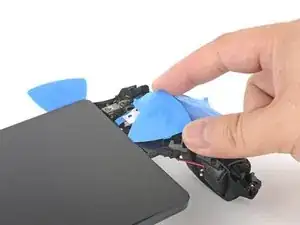

Осторожно переверните правую скобу так, чтобы она больше не закрывала край экрана.

Повторите процедуру для левой скобы.

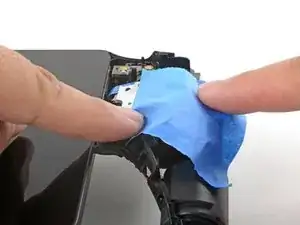

Зафиксируйте скобы к рамке лентой, чтобы они не закрывали экран.

Убедитесь, что тонкие гибкие кабели не натянуты, когда скобы прикреплены лентой.

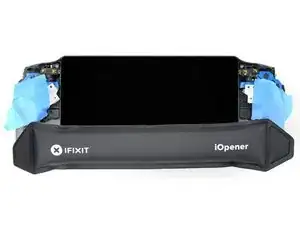

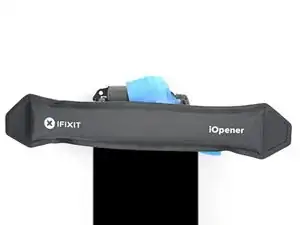

Нагрейте iOpener и приложите его к нижнему краю экрана на две минуты, чтобы размягчить клей.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренний аккумулятор чувствительны к теплу.

Поместите пальцы под нижний край Portal, чтобы удерживать устройство устойчиво.

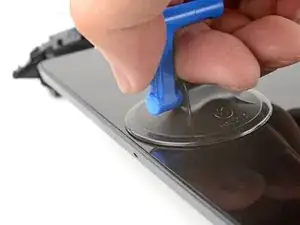

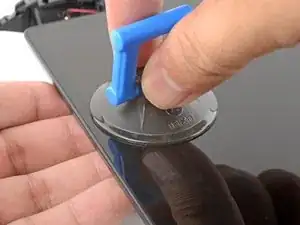

Прикрепите присоску к центру нижнего края, как можно ближе к краю.

В этом шаге показано, как создать начальный зазор с помощью монтажного инструмента. Если у вас нет такого инструмента, пропустите следующий шаг.

Резко и равномерно потяните за присоску вверх.

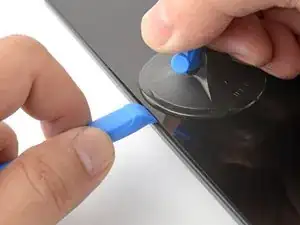

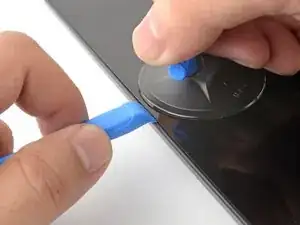

Надавите краем монтажного инструмента вниз в шов, чтобы создать начальный зазор.

Если возникают трудности, повторно подогрейте край и попробуйте снова.

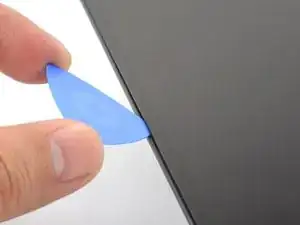

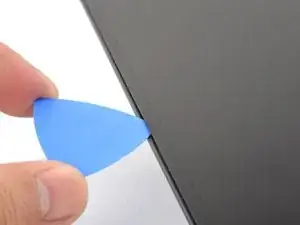

Вставьте кончик пластикового лезвия в образовавшийся зазор.

Не вставляйте лезвие глубже, чем 2 мм, иначе вы можете повредить экран.

В этом шаге показано, как создать начальный зазор с помощью пластикового лезвия.

Резко и равномерно потяните за присоску вверх, чтобы создать зазор между экраном и рамкой.

Если не получается вставить лезвие, нагрейте край и попробуйте снова. Возможно, придется повторить процесс несколько раз, пока клей не ослабнет достаточно, чтобы вставить лезвие.

Вставьте кончик пластикового лезвия в зазор.

Не вставляйте лезвие глубже, чем 2 мм, иначе вы можете повредить экран.

Наклоните пластиковое лезвие вниз под углом 45°.

Это поможет лезвию соскользнуть под панель дисплея.

Вставьте лезвие глубже в шов, пока оно не сможет удерживаться самостоятельно.

После наклона лезвия его можно вставлять глубже, чем на 2 мм.

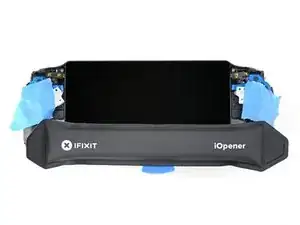

Приложите нагретый iOpener к нижнему краю экрана на минуту, чтобы снова разогреть край.

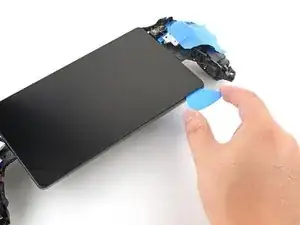

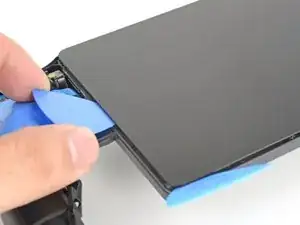

Проведите пластиковым лезвием вдоль нижнего края, чтобы разрезать клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не склеился снова.

Повторите процедуру нагрева и разрезания вдоль левой и верхней кромок экрана. Оставьте пластиковое лезвие в каждом углу, чтобы клей не склеился снова.

На этих краях кабелей нет, поэтому можно вставлять лезвие глубже, чем на 2 мм.

Гибкий печатный кабель (FPC) экрана расположен близко к правому краю. Если вы вставите лопатку слишком глубоко, вы можете повредить FPC.

Используйте iOpener, чтобы нагреть правый край экрана в течение одной минуты.

Используйте монтажную лопатку, чтобы провести вдоль правого края.

Не вставляйте лопатку более чем на 2 мм в зазор.

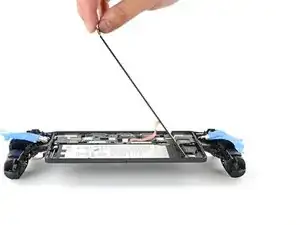

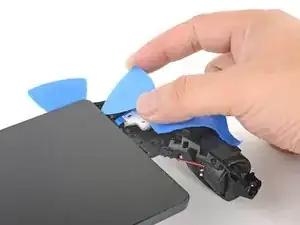

Схватите левый край экрана вблизи углов и немного приподнимите, чтобы отделить оставшийся клей.

Будьте осторожны, чтобы не растянуть короткий кабель дисплея при перемещении экрана.

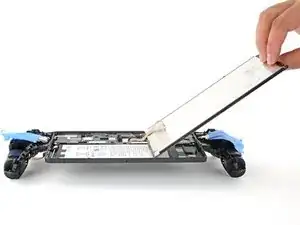

Поверните левый край экрана над правым и положите перевёрнутый экран сверху на Portal.

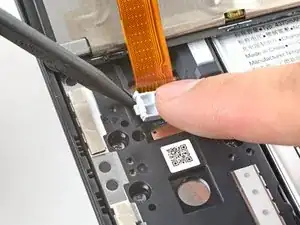

Положите палец поверх крепления кабеля дисплея, чтобы оно не выскочило при поддёве.

Вставьте остриё лопатки под угол крепления и подденьте его.

Снимите крепление.

Используйте остриё лопатки, чтобы поддеть и отсоединить разъём кабеля дисплея.

Чтобы повторно подсоединить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём окажется смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите экран.

Вам потребуется заменить клей, чтобы снова прикрепить экран:

Для обеспечения хорошего сцепления тщательно очистите все поверхности склеивания.

Удалите крупные куски клея плоским краем лопатки или пинцетом.

Используйте изопропиловый спирт высокой концентрации (>90%) для удаления оставшегося налёта. Протирать в одном направлении безворсовой тканью или фильтром для кофе, пока полностью не исчезнет клейкое остаток.

Дайте любому оставшемуся изопропиловому спирту полностью испариться перед сборкой.

Нанесите полоски двусторонней ленты, например Tesa, по периметру экрана, чтобы прикрепить его обратно.

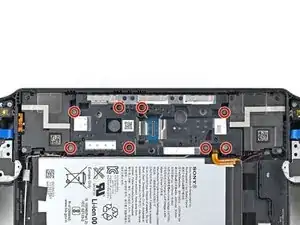

Отверткой Phillips отверните восемь винтов длиной 6.5 мм, крепящих крышку платы к Portal.

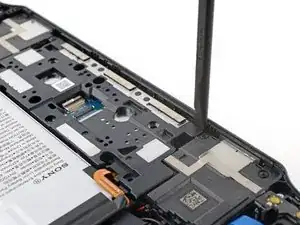

Вставьте плоский край лопатки под верхний правый угол крышки платы.

Подденьте, чтобы освободить защёлки, удерживающие угол.

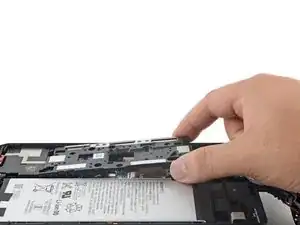

Поднимите и снимите крышку платы.

При сборке уложите крышку на место и прижмите по краям, чтобы защёлкнуть её.

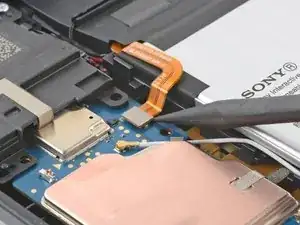

Используйте остриё лопатки, чтобы поддеть и отсоединить разъём батареи.

Перед началом ремонта выключите PlayStation Portal и отключите все кабели.

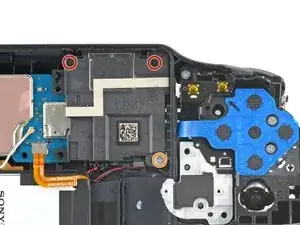

Отверткой Phillips отвинтите три винта, крепящие правый динамик к Portal:

Два винта длиной 2.9 мм

Один винт длиной 6.5 мм

Этот винт может быть тугим. Подпереть Portal рукой и сильно надавить на отвёртку. Также можно попробовать использовать JIS #00 для лучшего захвата винта.

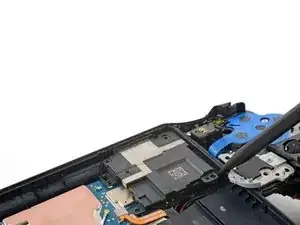

Вставьте остриё лопатки под нижний правый угол правого динамика.

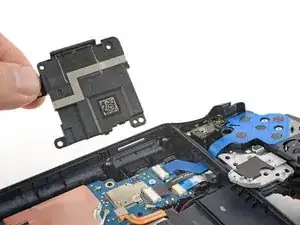

Подденьте и снимите правый динамик.
