Замена платы Wi‑Fi/Bluetooth в PlayStation 3

Используйте наконечник лопатки, чтобы снять черную резиновую заглушку винта с боковой стороны PS3.

Заглушка винта может находиться под гарантийной наклейкой. Эта наклейка изменит внешний вид и покажет «VOID» после ее снятия.

Удалите один винт T10 Security Torx длиной 8,5 мм со смарт‑панели.

Потяните смарт‑панель в сторону отсека жесткого диска, затем снимите ее с корпуса PS3.

Обязательно следите за небольшой металлической скобой, слабо закрепленной в верхней крышке, если она установлена.

Удалите следующие семь винтов:

Шесть винтов Phillips длиной 52 мм

Один винт Phillips длиной 30 мм

Поднимите верхнюю крышку с заднего края и поверните ее в сторону передней части PS3.

Снимите верхнюю крышку.

В верхнем заднем правом углу имеется пластиковый крючок, расположенный в отверстии. Аккуратно подденьте пластиковый крючок с тыльной стороны устройства лопаткой, чтобы освободить заднюю правую часть корпуса.

Удалите два винта Phillips длиной 9 мм, крепящие считыватель карт памяти к шасси.

Поднимите считыватель карт памяти из PS3 настолько, чтобы получить доступ к его кабелю.

Поднимите фиксирующую планку разъема ленточного кабеля считывателя карт памяти.

Убедитесь, что вы поддевaете фиксирующую планку, а не сам разъем.

Вытащите ленточный кабель из разъема.

Снимите считыватель карт памяти с PS3.

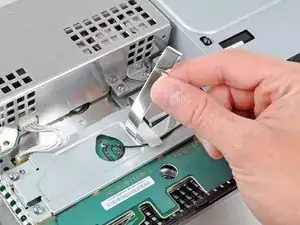

При необходимости отлейте ленточный кабель считывателя карт памяти от платы Wi‑Fi/Bluetooth.

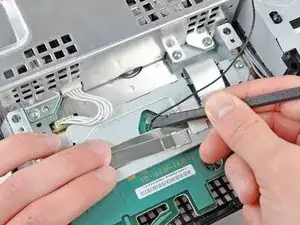

Используйте плоскую часть лопатки, чтобы поддеть разъем антенны Wi‑Fi и приподнять его из гнезда на плате Wi‑Fi/Bluetooth.

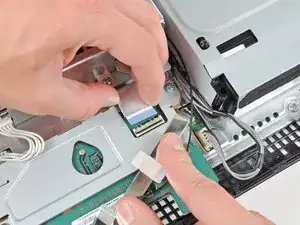

Используйте ноготь, чтобы приподнять фиксирующую планку в разъеме ленточного кабеля платы Wi‑Fi/Bluetooth.

Убедитесь, что вы поддевaете фиксирующую планку, а не сам разъем.

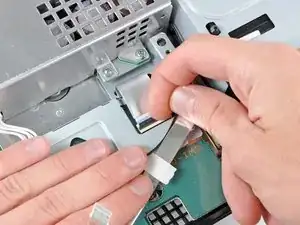

Вытащите ленточный кабель Wi‑Fi/Bluetooth из разъема.

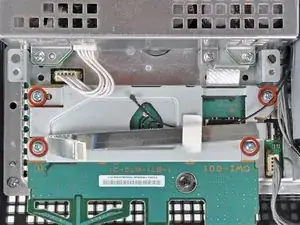

Удалите четыре винта Phillips длиной 9 мм, крепящие плату Wi‑Fi/Bluetooth к шасси.

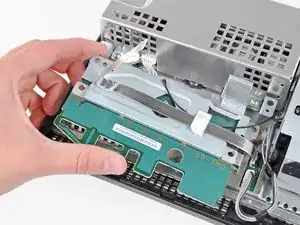

Снимите плату Wi‑Fi/Bluetooth с PS3, следя за кабелями, которые могут застрять.
