Снятие материнской платы Xbox Series X (Digital Edition) (термопаста/паста)

Прежде чем начать, полностью выключите питание и отключите все кабели от консоли.

Две наклейки закрывают винты задней панели. Их можно удалить без нагрева, но нагрев делает удаление чище.

Разогрейте iOpener и приложите его к меньшей наклейке у основания задней панели на две минуты.

Вместо этого можно использовать фен для нагрева наклейки.

Используйте пару изогнутых пинцетов, чтобы снять наклейку, скрывающую первый винт на задней панели, рядом с основанием.

Используйте iOpener или фен, чтобы нагреть большую наклейку в центре задней панели.

Используйте плоский конец лопатки, чтобы поддеть угол большой наклейки, пока вы не сможете захватить её тупым пинцетом.

Снимите наклейку тупыми пинцетами, чтобы открыть второй винт.

Вам нужно отслоить наклейку лишь настолько, чтобы получить доступ к скрытому винту. Снимать её полностью не обязательно.

Технически это пломбирующие наклейки, но не беспокойтесь — Microsoft не имеет юридического права аннулировать вашу гарантию, если вы ничего не повредите. Удачи!

В ходе ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается на своё место, чтобы избежать повреждений консоли.

Используйте отвёртку T8 Torx, чтобы вынуть два винта длиной 7.4 мм, фиксирующие заднюю панель.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с левой стороной основания.

Подденьте заднюю панель, чтобы освободить её от защёлок.

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом, рядом с правой стороной основания.

Подденьте заднюю панель, чтобы освободить её от защёлок.

Схватите заднюю панель в образовавшемся отверстии и потяните её вверх и от корпуса, чтобы отщёлкнуть длинные кромки.

При сборке нажимайте вдоль кромок задней панели, чтобы защёлкнуть её на место.

Задняя панель входит в зазор в верхней части корпуса.

Наклоните заднюю панель вверх и потяните её от верхнего края корпуса, чтобы освободить из зазора.

Снимите заднюю панель.

Используйте отвёртку T8 Torx, чтобы снять три винта, крепящие вентилятор к центральной раме:

Один «блинный» винт длиной 10.3 мм

Два винта длиной 9 мм

Используйте ногти или пару изогнутых пинцетов, чтобы плотно захватить кромки разъёма кабеля вентилятора.

Держите пинцет как можно ближе к разъёму для лучшего захвата.

Тяните разъём прямо из гнезда, чтобы отключить его.

Если возникают трудности, слегка покачайте разъём из стороны в сторону, чтобы его ослабить.

Всегда тяните кабели за разъёмы, а не за провода.

При сборке направьте кабель вентилятора под его небольшой держатель на корпусе вентилятора, чтобы он не мешал задней панели.

Сдвиньте вентилятор из его посадочного места, чтобы снять его.

При сборке:

Перед установкой вентилятора убедитесь, что он чист! Используйте воздуходувку или сжатый воздух, чтобы удалить пыль и мусор, и протрите вентилятор чистой тканью.

Держите лопасти вентилятора пальцем, чтобы они не вращались — так их легче чистить.

Обратите внимание, что вентилятор можно установить только в одном положении — убедитесь, что изображение Мастера Чифа обращено к вам.

Используйте плоский конец лопатки, чтобы поддеть фиксатор, удерживающий основание в корпусе.

Удерживайте фиксатор в открытом положении для следующего шага.

Удерживая фиксирующую защёлку открытой, возьмите основание и поверните его против часовой стрелки, чтобы разблокировать его от корпуса.

Снимите основание.

При обратной сборке вставьте защёлки основания в их отверстия в корпусе и поверните по часовой стрелке, пока основание не защёлкнется за внутреннюю фиксирующую защёлку.

Когда оно зафиксировано, строка Hello from Seattle будет параллельна сторонам устройства.

Шлейфы и их разъёмы чрезвычайно хрупкие, поэтому всегда аккуратно открывайте фиксирующие защёлки и медленно тяните кабели.

Используйте лопаточку, чтобы откинуть металлическую фиксирующую защёлку на шлейфе USB‑порта.

При обратной сборке аккуратно защёлкните металлическую фиксирующую защёлку на место после вставки кабеля.

Кабель USB‑порта прикреплён к шасси двумя участками слабо держащегося клея.

Используйте iOpener или фен, чтобы разогреть кабель USB‑порта.

Подденьте открывающую пластину под кабель USB‑порта, чтобы отделить приклеивающийся участок.

При обратной сборке используйте тонкий двусторонний скотч, чтобы закрепить кабель. Если на месте остался клей и он всё ещё липкий, его можно использовать повторно. Если у Вас новый кабель, проверьте его на наличие предварительно нанесённого клея и снимите защитные плёнки.

Пинцетом осторожно потяните за чёрную пластиковую выдвижную петлю, чтобы отключить кабель USB‑порта.

Тяните только за выдвижную петлю, а не за сам кабель.

Отодвиньте кабель USB‑порта в сторону от шасси.

Используйте заострённый конец лопаточки, чтобы нажать на металлическую защёлку сбоку разъёма платы кабеля кнопки питания.

При нажатой металлической защёлке пинцетом потяните за выдвижную петлю, чтобы отключить кабель кнопки питания от центрального шасси.

Тяните только за выдвижную петлю, а не за сам кабель.

Не тяните за кабель без нажатия металлической защёлки, иначе вы рискуете повредить кабель или разъём.

При обратной сборке кабель должен легко «щёлкнуть» при установке на место.

Используйте отвёртку Torx T8, чтобы удалить три зелёных винта длиной 7.4 мм, крепящие центральное шасси к корпусу.

Центральное шасси выровнено по дну корпуса направляющими штырями. Эти штыри должны выйти из своих пазов, чтобы шасси можно было поднять.

Возьмите шасси и потяните его к верхней части корпуса, отсоединяя направляющие штыри от корпуса.

Используйте обе руки, чтобы вынуть шасси из корпуса.

При обратной сборке:

Убедитесь, что ни один из шлейфов не зажат при опускании центрального шасси в корпус.

Используйте направляющие штыри и вырезы для правильной ориентации шасси в корпусе:

Два штыря на шасси с вырезами на дне корпуса.

Три штыря в корпусе с вырезами на шасси.

Осторожно положите шасси тыльной стороной радиатора на чистую рабочую поверхность.

При обратной сборке это хорошее время очистить ребра радиатора от пыли, грязи или мусора. Используйте воздуходувку или сжатый воздух для очистки ребер.

Используйте отвёртку Torx T8, чтобы удалить три винта длиной 9.6 мм, крепящие плату антенны к центральному шасси.

Возьмитесь за верхний правый угол платы антенны и потяните её прямо от центрального шасси, чтобы отсоединить.

При обратной сборке совместите разъём платы с портом на центральном шасси и нажмите для подключения.

Используйте отвёртку Torx T8, чтобы удалить три винта, крепящие порт силового кабеля к шасси:

Два винта длиной 13.1 мм

Один винт длиной 35 мм

Поднимите разъём питания из его углубления в шасси.

Отщёлкните и откройте крышку на пластиковом направляющем элемента силового кабеля.

Вытащите силовой кабель из‑под дополнительной секции направляющей кабеля.

Используйте отвертку Torx T8, чтобы выкрутить десять винтов, удерживающих экран платы:

Семь винтов длиной 8,7 мм

Два винта длиной 35 мм

Эти винты очень туго затянуты и могут потребовать значительных усилий для отвинчивания.

Один винт длиной 13 мм

Отведите кабель питания в сторону и поднимите экран платы строго вверх, чтобы снять его.

Откройте крышку пластикового направляющего кабеля блока питания.

Всегда тяните за кабели за разъёмы, а не за провода.

Сожмите разъём питания блока питания на 10 контактов пальцами так, чтобы фиксирующая защёлка открылась наружу.

С зафиксированной защёлкой откройте разъём, подняв его строго вверх и вытащив из гнезда.

Сожмите фиксирующую защёлку в центре разъёма межсоединительного кабеля пальцами.

Удерживая защёлку, вставьте плоский конец лопатки между верхней частью гнезда и язычком разъёма.

Поверните лопатку, чтобы приподнять разъём из гнезда, пока центральная защёлка не освободится.

Пальцами потяните разъём строго вверх и выньте его из гнезда.

При сборке вставьте разъём межсоединительного кабеля в гнездо и нажмите по обеим кромкам, пока разъём не защёлкнется.

Опустите резиновый ремешок вниз и отведите его от шасси, чтобы отстегнуть.

Снимите ремешок шасси с трёх направляющих штырей и отстегните его от боков блока питания.

Вы можете оставить ремешок под шасси или удалить его.

При сборке убедитесь, что выступы посередине ремешка встают в вырезы на ребрах радиатора.

Используйте отвертку Torx T8, чтобы выкрутить три серебристых винта длиной 35 мм с блока питания — оставьте четвёртый чёрный винт на месте.

Схватитесь за кромки центрального шасси (не за блок питания) и поднимите его с платы и узла радиатора, протянув межсоединительный кабель через вырез.

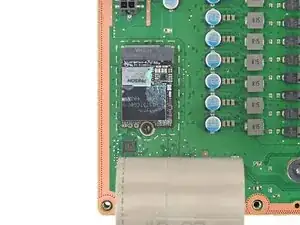

Используйте отвертку Torx T8, чтобы выкрутить винт длиной 5,1 мм, удерживающий SSD.

После удаления винта SSD приподнимется под небольшим углом.

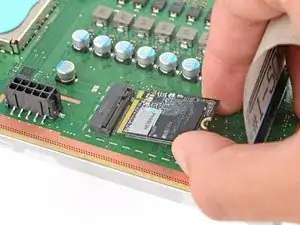

Возьмитесь за конец SSD и потяните его от разъёма платы M.2, чтобы вынуть.

При сборке вставьте SSD под небольшим углом в разъём платы и закрепите его в горизонтальном положении винтом SSD.

Сожмите фиксирующую защёлку межсоединительного кабеля на материнской плате и используйте плоский конец лопатки, чтобы снять защёлку.

Пальцами потяните разъём строго вверх и выньте его из гнезда.

При сборке вставьте сторону разъёма межсоединительного кабеля с маркировкой #1—SOC в гнездо так, чтобы фиксирующая защёлка была обращена наружу. Затем нажмите по краям разъёма, пока он не защёлкнется.

Ослабляйте и затягивайте винты крепления распорной пластины APU только по нескольку оборотов за раз, следуя схеме «X». Например: верхний левый → нижний правый → верхний правый → нижний левый.

Используйте отвертку Torx T8, чтобы выкрутить четыре винта длиной 12,4 мм, удерживающие распорную пластину APU.

Не двигайте распорную пластину APU из стороны в сторону — вы можете повредить чувствительные компоненты поверхностного монтажа под ней. Поднимайте только строго вверх.

Пальцами поднимите распорную пластину APU строго вверх и снимите её.

При сборке установите пластину так, чтобы чёрные пластиковые вставки были обращены к коротким сторонам материнской платы — пластиковая вставка с круглым отверстием (не овальным) должна быть ближе к гнезду SSD. Используйте эту фотографию как ориентир.

В зависимости от состояния термопасты и термопрокладки плата может быть приклеена к радиатору. Если плату нельзя легко снять, используйте лопатку, чтобы аккуратно приподнять края платы и отделить её.

Используйте пальцы, чтобы поднять материнскую плату прямо вверх и снять её с радиатора.

При сборке аккуратно разместите плату на радиаторе так, чтобы APU была обращена вниз. Помните, на нижней стороне платы есть оголённая термопаста, поэтому используйте направляющие штифты для правильной ориентации. Если вам придётся перемещать плату, термопаста может размазаться.

Проверьте состояние термопрокладки — она будет на радиаторе и/или на материнской плате.

Если какие‑либо кусочки повреждены или высохли, выполните следующие четыре шага, чтобы удалить и заменить их.

Если вы меняете только термопасту, перейдите к этомy шагу.

Используйте плоский конец лопатки, чтобы соскрести повреждённую или разрушившуюся термопрокладку.

Будьте осторожны рядом с мелкими компонентами поверхностного монтажа, которые могут скрываться под термопрокладкой. Работайте медленно, чтобы случайно не оторвать их.

Используйте изопропиловый спирт (>90%) и безворсовую микрофибру, чтобы удалить остатки термопрокладки.

Если нужно работать рядом с мелкими резисторами, используйте ватные тампоны.

Чтобы термопрокладка не прилипала к пальцам, наденьте нитриловые перчатки.

Отделите небольшой кусочек термопрокладки. Ориентируйтесь на размер прокладки, которую вы заменяете, чтобы определить необходимое количество.

Скатайте термопрокладку в шарик.

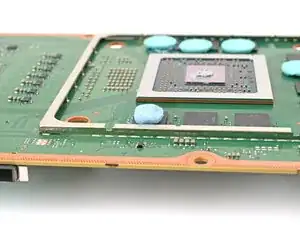

Разместите термопрокладку там, где была повреждённая прокладка, убедившись, что она центрирована над компонентом — в данном случае над микросхемой памяти.

При желании можно использовать плоский конец лопатки (или прилагаемый аппликатор), чтобы распределить термопрокладку по поверхности компонента.

При повторном установлении радиатора термопрокладка сожмётся, и шарик расплющится и распределится.

Нанесите несколько капель изопропилового спирта (>90%) на процессор и используйте фильтр для кофе или безворсовую ткань, чтобы удалить остатки.

Если нужно работать рядом с мелкими резисторами, используйте ватные тампоны.

Повторите предыдущий шаг для термопасты на радиаторе.

Если термопаста слишком засохла, можно использовать лопатку, чтобы соскрести её с радиатора.

Нанесите небольшую полоску термопасты в центр APU.

Следуйте этому руководству в обратном порядке, начиная с этого шага, чтобы снова прикрепить радиатор. Установка радиатора обратно на процессор равномерно распределит термопасту (и термопрокладку, если применимо) и соединит обе части.
